槽式抛物面聚光集热发电装置结构

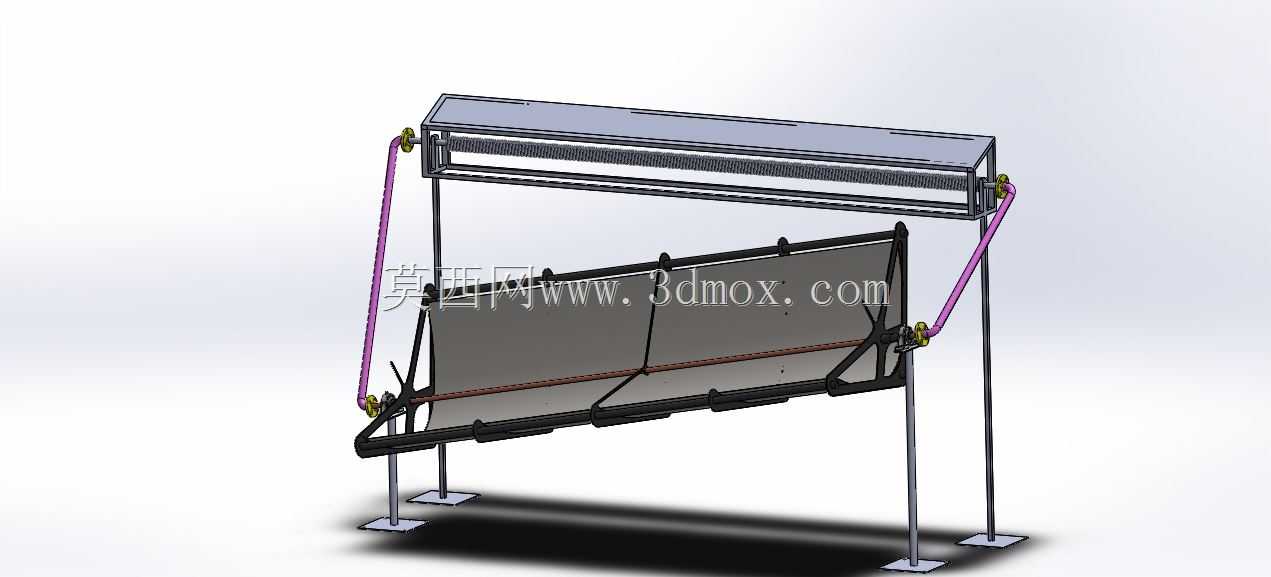

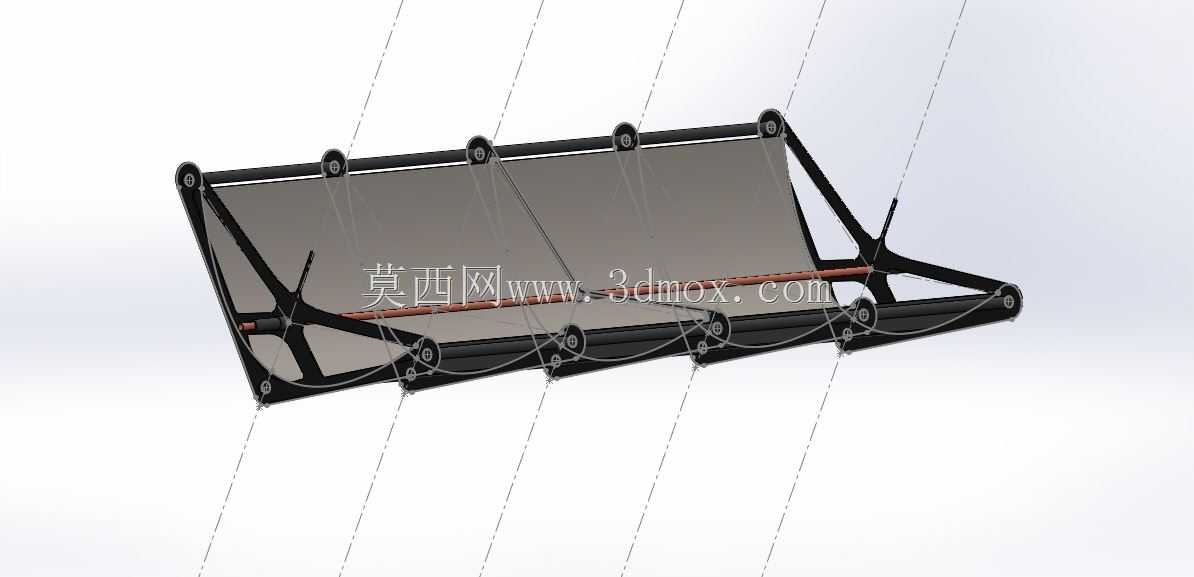

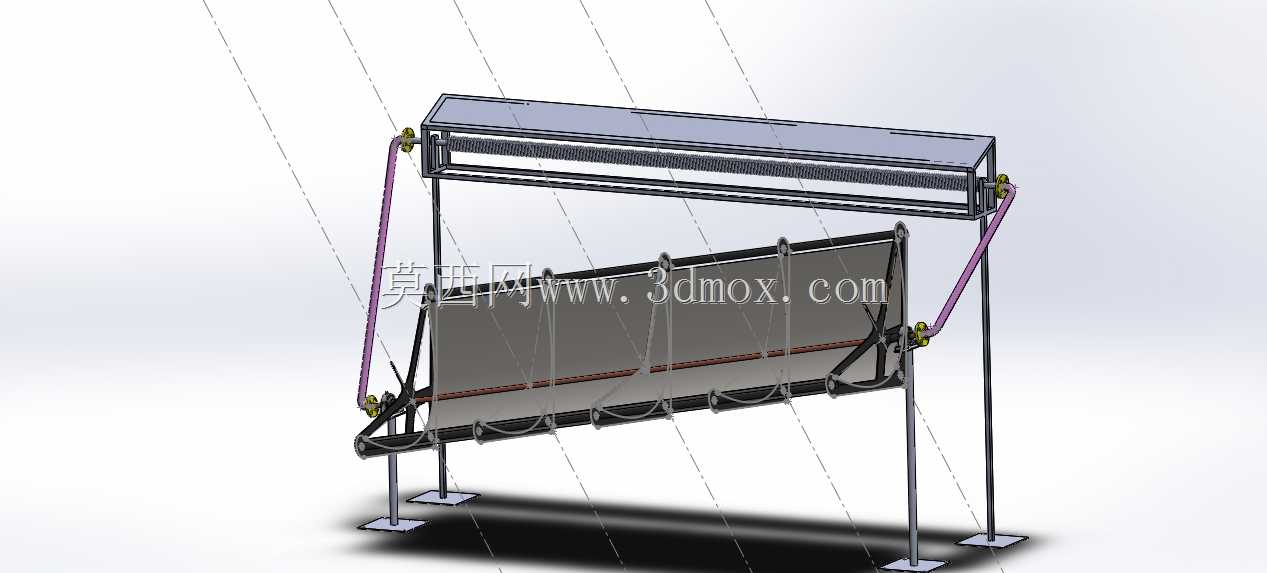

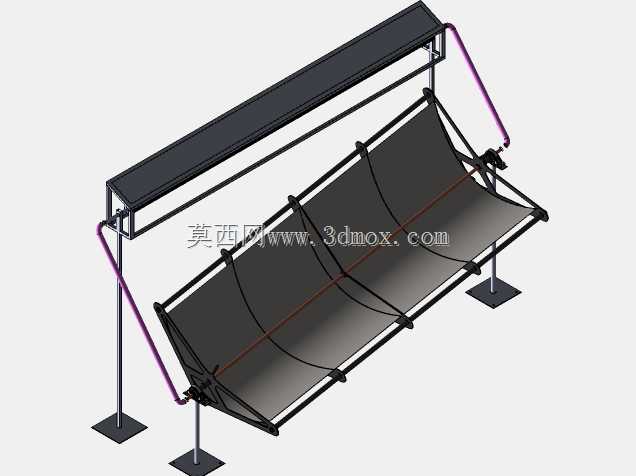

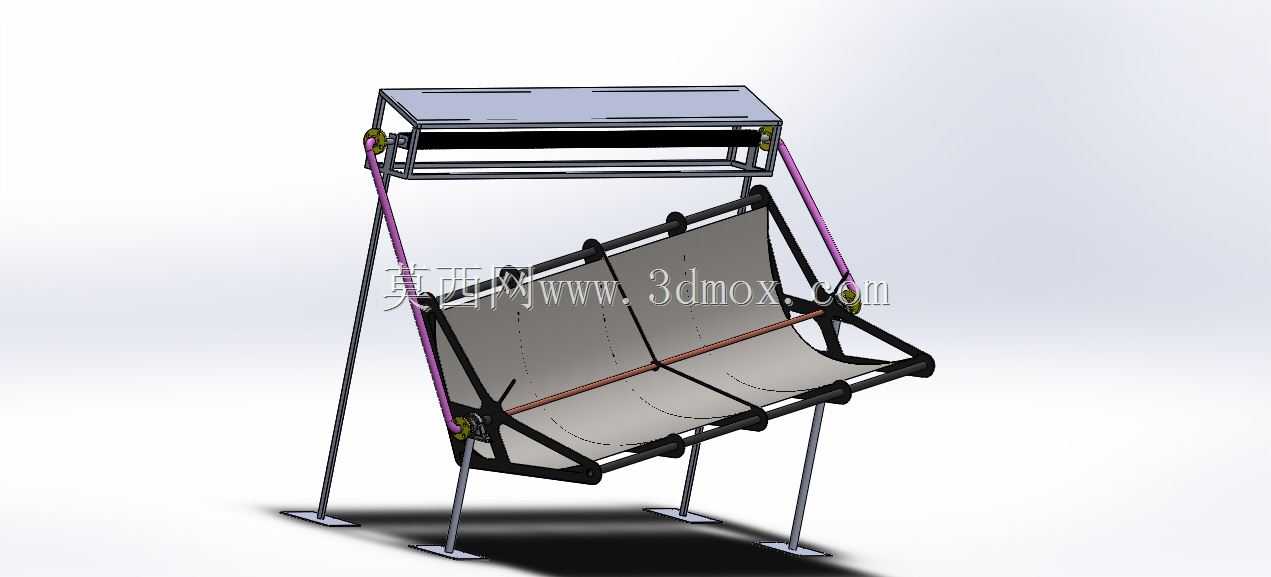

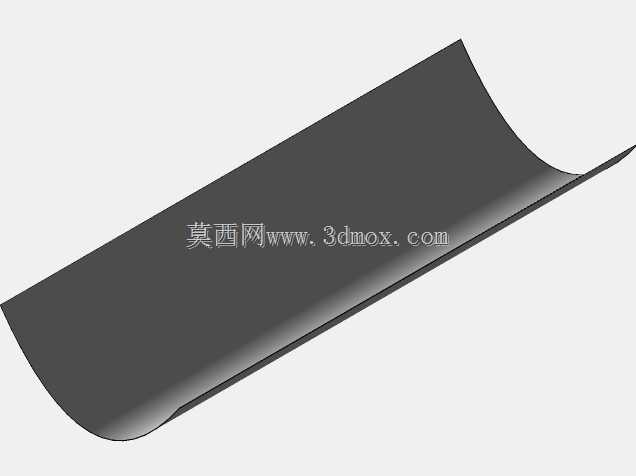

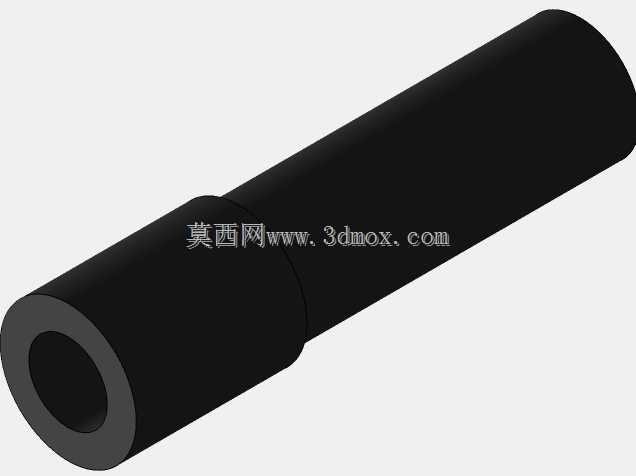

　　该装置对应槽式太阳能光热利用系统中的聚光集热单元，整体由长条形抛物反射镜面、中心真空集热管、两端支承立架、俯仰驱动连杆以及上部检修横梁构成。反射面采用连续抛物线截面，镜面沿焦线方向延伸，入射太阳光经曲面反射后汇聚到位于焦线位置的金属吸热管上；管内流通导热油、熔盐或水等传热介质，将聚集后的辐射能转化为高温热能，既可接入汽轮发电循环，也可用于工业供热、海水淡化和园区蒸汽供应。

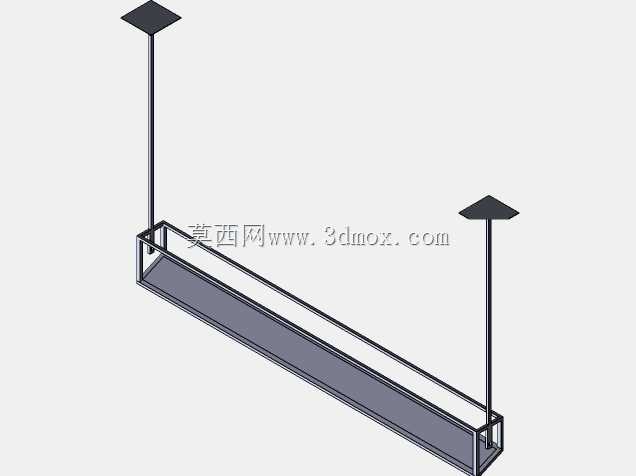

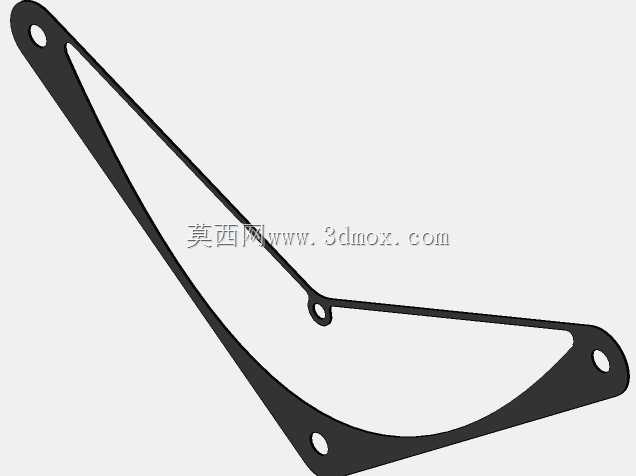

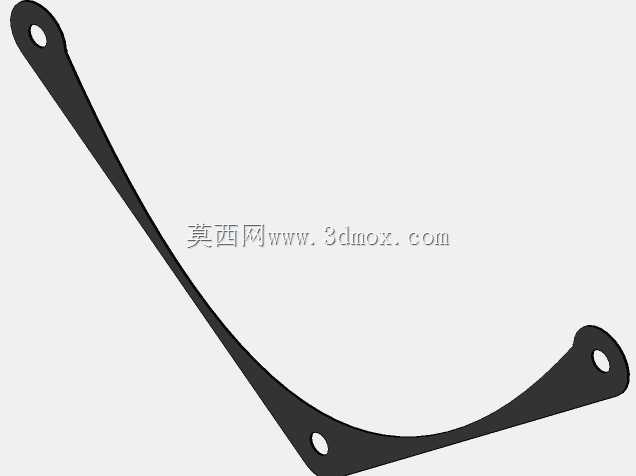

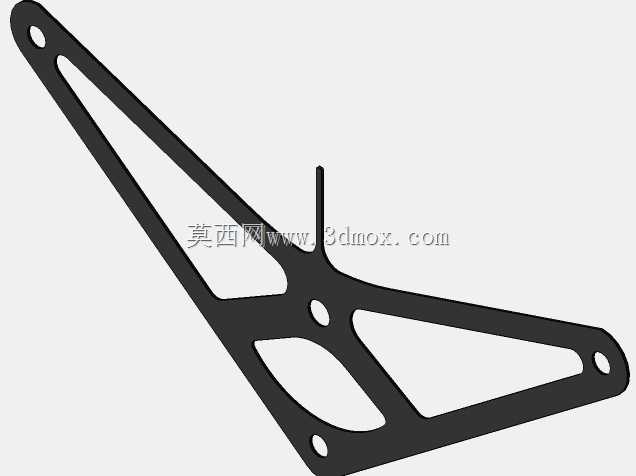

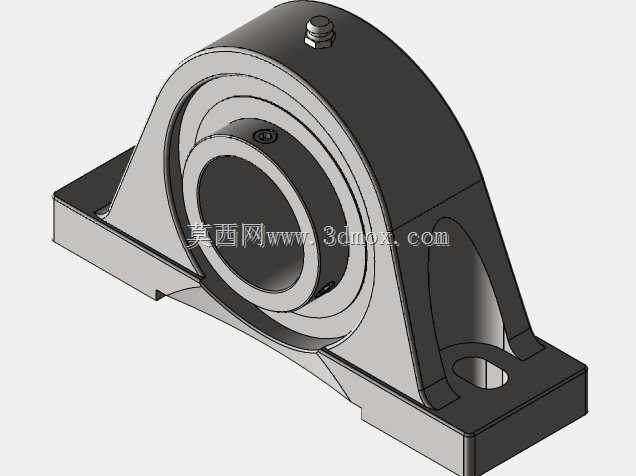

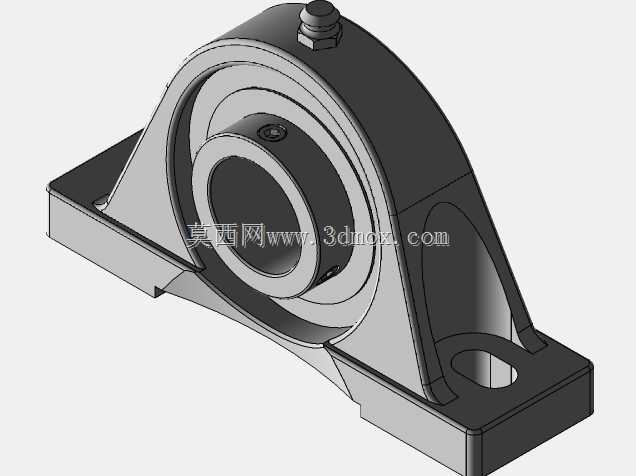

　　结构布置上，集热管位于镜面上方的焦线处，通过端部支撑保持与反射面的精确相对位置。镜面背部设置分段托架和纵向主梁，用以控制大面积薄板反射面的型面精度，避免风载和自重造成焦点偏移。两侧立柱落在独立底板上，底板通过地脚螺栓固定于混凝土基础，安装时需要保证左右回转轴线同轴，并使集热管与镜面焦线重合。上部横梁可作为检修通道或防护框架，侧面连杆将扭矩传递至聚光组件，实现绕焦线的俯仰转动。

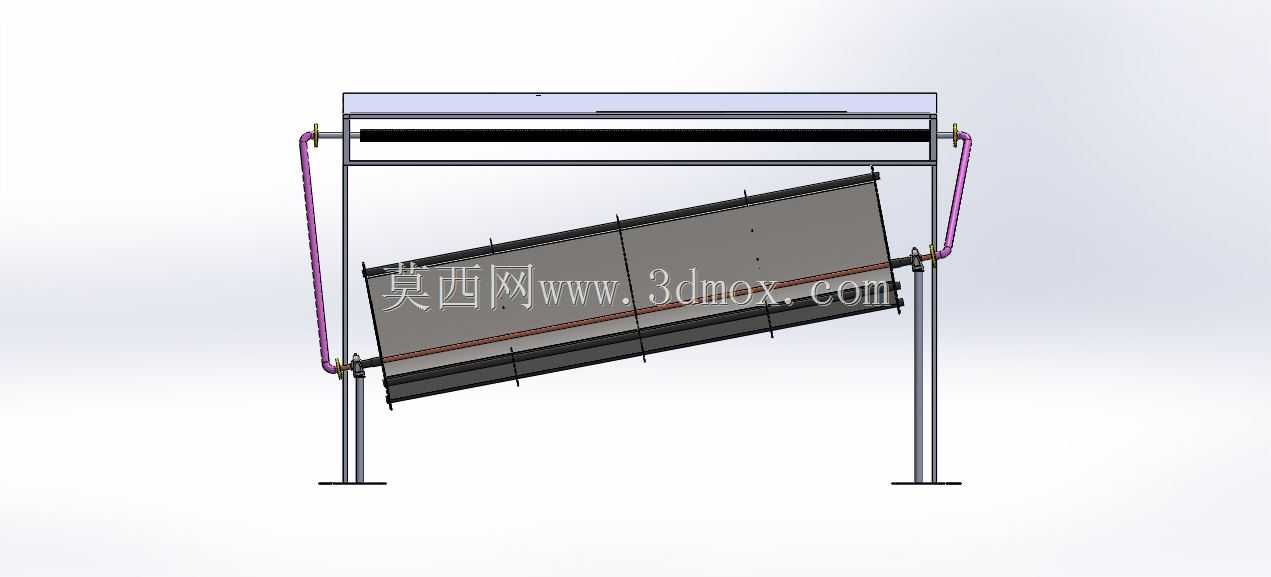

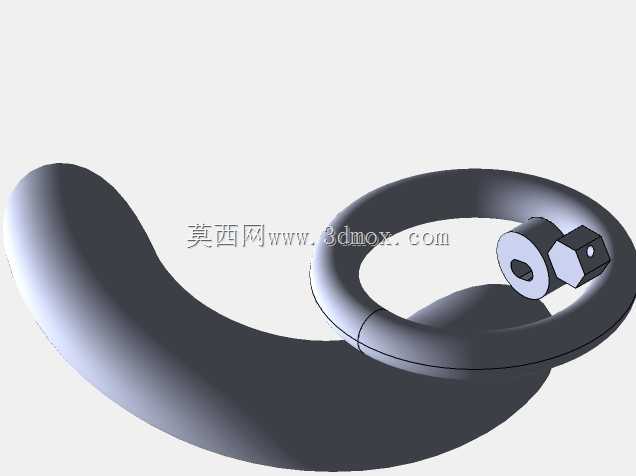

　　追日功能是该类设备的关键。驱动端通过减速机构、摇臂和连杆带动反射槽随太阳高度角变化，使入射光在全天运行中尽量保持正射。建模时应重点表达回转铰点、连杆长度、镜面骨架与集热管支撑之间的约束关系：铰点中心应落在集热管轴线附近，这样转动过程中焦线位置基本不变，管路连接端的位移也更容易补偿。紫色杆件在模型中用于标示传动或支撑管路，实际工程中可对应推杆、软管或线缆走线，需要与运动包络保持间隙。

　　外形边界呈狭长矩形，设备长度远大于宽度和高度，适合成排布置在光热场中。单组装置之间应预留检修通道、管道补偿空间和阴影避让距离；基础标高误差、立柱垂直度、镜面分段拼接间隙以及集热管同轴度，都会直接影响光学拦截率。反射面边缘设置黑色边框和固定夹，既提高薄板装配刚度，也能减少边缘风振。下部支撑脚采用可调垫板结构，便于现场找平。

　　从三维设计角度看，该模型适合用于槽式集热器方案校核、聚光场布置演示、追日机构运动分析以及钢结构支撑细化。设计时需同步考虑风荷载下的镜面变形、高温管路热膨胀、驱动扭矩、清洗维护空间和极端天气收拢位置，使光学效率、结构强度与现场可安装性达到平衡。
