平板仓储手动搬运手推车结构设计

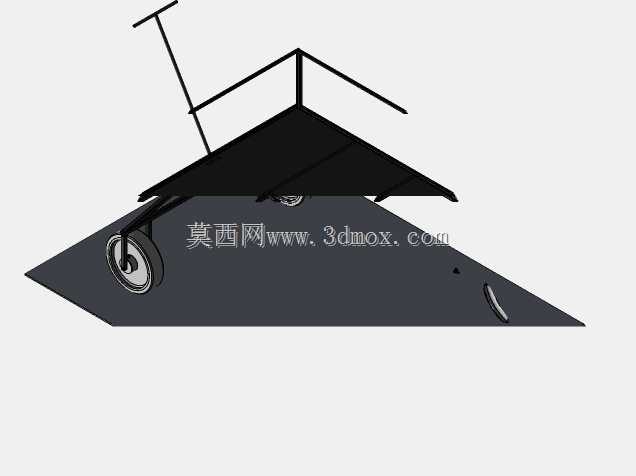

　　这款平板手推车的结构方案围绕车间短距离物料转运展开，适配生产工位间工件周转、仓储区域整箱物料搬运、装配线旁辅料配送这类高频场景，整体采用低重心平板承载布局，没有设置冗余的围挡与升降机构，核心目标是在常规通道宽度内完成重载物料的平稳推送，降低人工搬运的负重强度。

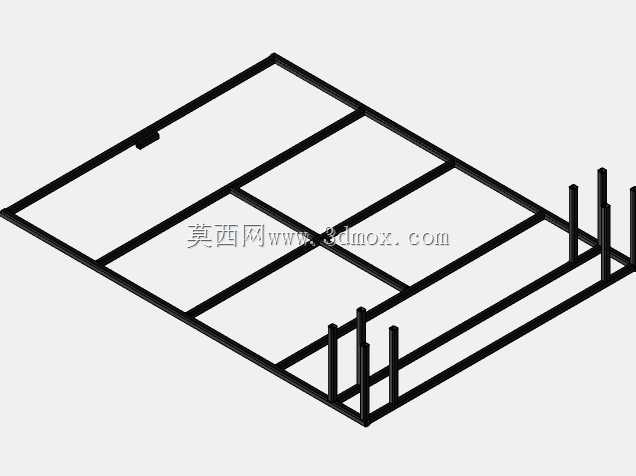

　　承载台面采用整块平直钢板作为主体承力面，板面边缘做小幅下折翻边处理，既可以避免薄板受集中载荷出现中部凹陷，也能消除板材锐边对操作人员、物料包装的剐蹭风险；台面整体呈大尺寸矩形布局，预留的承载面可直接放置标准周转箱、机加工半成品工件、工装夹具托盘，无需额外加装适配托架，台面靠近前端的位置预留了细小定位孔位，可根据使用需求捆绑固定绳，防止转运过程中物料滑移坠落。

　　行走机构配置两个大直径定向脚轮，安装在台面靠近扶手的后侧位置，轮体采用硬质耐磨轮面搭配金属轮毂，轮轴处预留标准轴承安装位，滚动阻力小，可适配车间环氧地坪、水泥硬化路面等不同通行地面；轮架通过折弯支座与台面底部刚性连接，支座与台面贴合面预留螺栓安装孔，装配时可先将轮架预装定位后再锁紧紧固件，后期轮体磨损后也可直接拆卸更换，无需整体切割返修。台面前侧未设置支撑脚轮，空载或轻载时可依托扶手将车身上抬，仅靠后侧两轮完成转向与挪位，重载放置时台面前端可直接贴地，形成稳定的三点支撑，装卸重物时不会出现车体翘翻的问题。

　　推送扶手采用圆管折弯成型的T型结构，两根竖向支撑管从台面后侧向上延伸，顶部横向握持管做水平折弯，操作人员站立推送时握持高度适配人体工学站位，无需过度弯腰发力；扶手支撑管与台面后侧通过三角折弯加强筋焊接固定，侧向推挤时可抵消扶手根部的弯矩，避免长期使用后焊缝开裂。整个车体的安装边界控制紧凑，整体宽度适配车间常规1.2米通行通道，转向时仅以后轮为支点小半径回转，在狭窄的设备过道、仓库货架间隙内也可灵活调头。

　　建模过程中所有钣金件的折弯系数、管材的切割长度都按实际加工工艺设定，脚轮安装位、扶手焊接位的配合面完全贴合实际装配公差，结构无干涉，可直接导出工程图用于下料、焊接与装配指导。
