伺服驱动旋转机械臂支撑回转组件

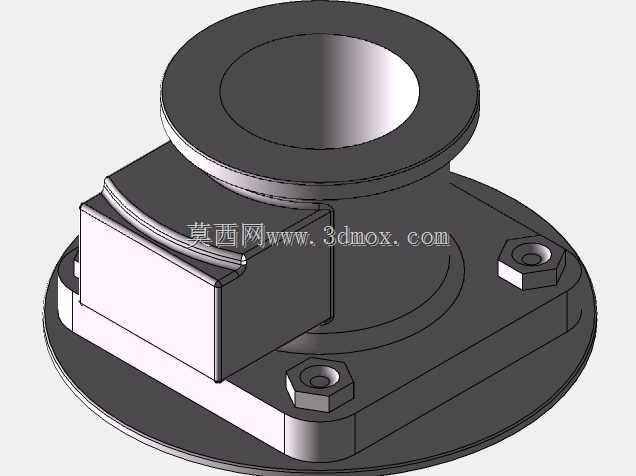

　　该回转支撑组件多用于自动化产线的工位切换环节，常见于小型装配工作站、检测工位转台以及轻型物料搬运单元中，承担末端执行器的角度分度与姿态回转功能。组件下部采用方形法兰安装基座，基座四角预留螺栓沉孔，可直接固定在设备工作台面或型材机架上，安装时需保证基座贴合面平面度控制在常规机械装配公差范围内，避免底座受迫变形影响上部回转精度。上部设置带中心通孔的圆形法兰盘，中心通孔可用于穿过气路、线缆或者配套传动轴，方便末端夹爪、工装夹具的管线布局，减少回转过程中管线缠绕干涉的风险。

　　从结构布局来看，基座与上部回转法兰之间设置阶梯式回转支撑段，侧面预留的方形腔体用于容纳伺服驱动相关的传动元件，可适配伺服电机搭配减速机构的驱动方案，动力输入后带动上部法兰完成定角度回转或者连续旋转动作。侧面腔体的封盖采用分体式设计，便于后期内部传动件的维护、润滑与间隙调整，不用整体拆解上部负载即可完成常规检修。基座上的紧固螺母采用内嵌式布局，既保证法兰连接的锁紧强度，又避免外露凸起占用周边安装空间，在紧凑工位布局中能有效缩减相邻部件的避让距离。

　　设计过程中优先考虑回转承载的同轴度要求，上部法兰的中心轴线与基座安装基准面保持垂直，回转支撑段的阶梯轴颈分别对应轴承安装位与密封位，可适配标准回转支承或者交叉滚子轴承的安装尺寸。组件的外形边界控制在小型自动化设备的常用安装区间内，方形底座的外接尺寸小于上部回转法兰的摆动包络范围，安装时只需在工作台面预留对应螺栓孔位，周边留出少量维护操作空间即可。中心通孔的贯通设计也兼顾了中空走管需求，在搭配气动夹爪、真空吸盘这类末端工具时，气管可从组件中心穿过，随回转动作同步转动，避免外置拖链在小角度频繁回转时产生弯折疲劳。

　　实际选型应用时，该组件可根据负载扭矩匹配对应功率的伺服驱动单元，上部法兰的端面螺孔可直接连接不同规格的机械臂末端、工装转盘或者检测探头，不需要额外加装过渡连接板。整体结构没有冗余的外露部件，所有连接紧固件均做了沉头或内嵌处理，在车间多尘环境下可减少粉尘堆积在运动缝隙中，日常运维只需定期对回转支撑部位补充润滑脂，检查基座螺栓的锁紧状态即可稳定运行。
