城市通勤休闲脚踏自行车结构设计

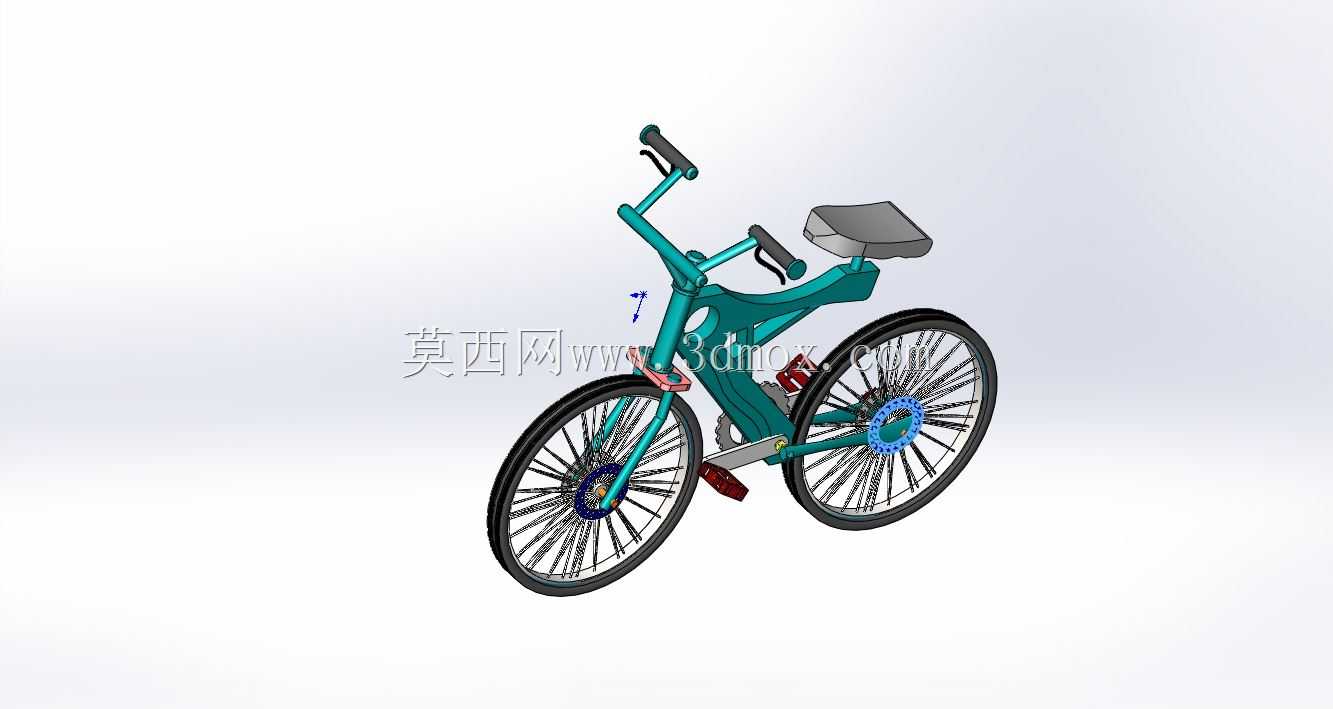

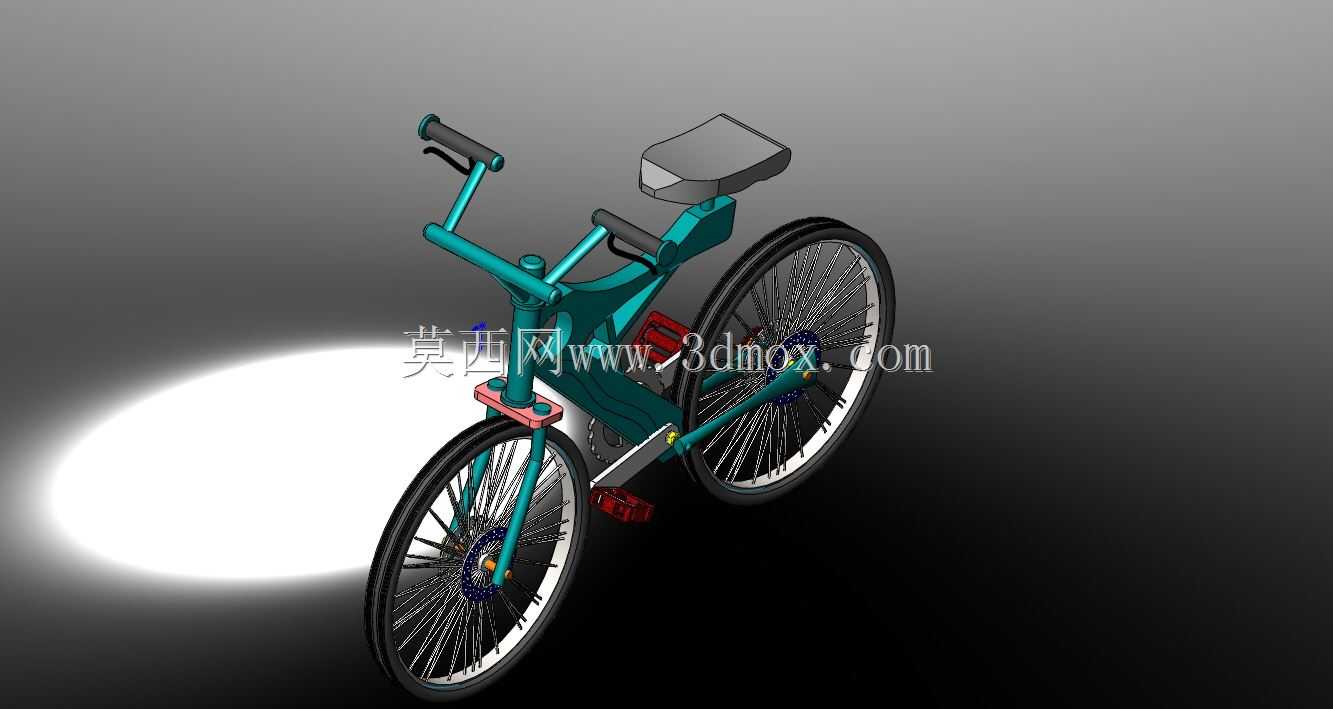

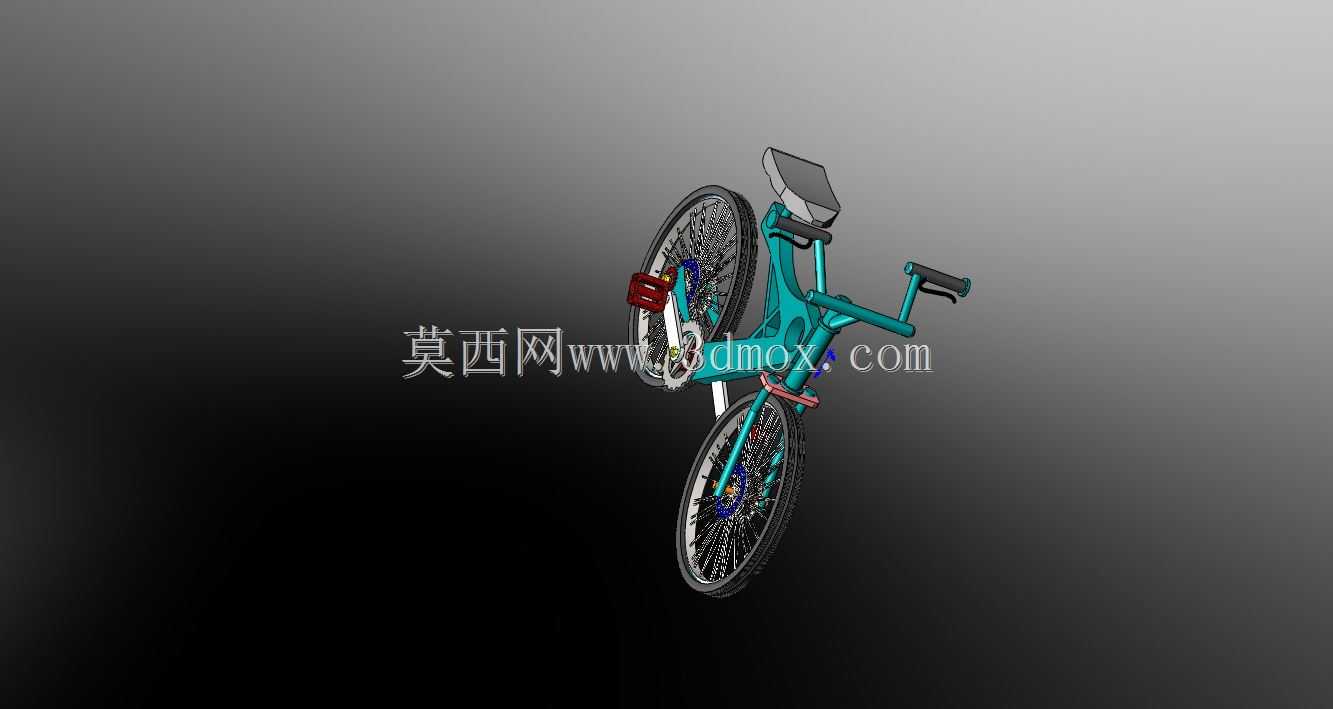

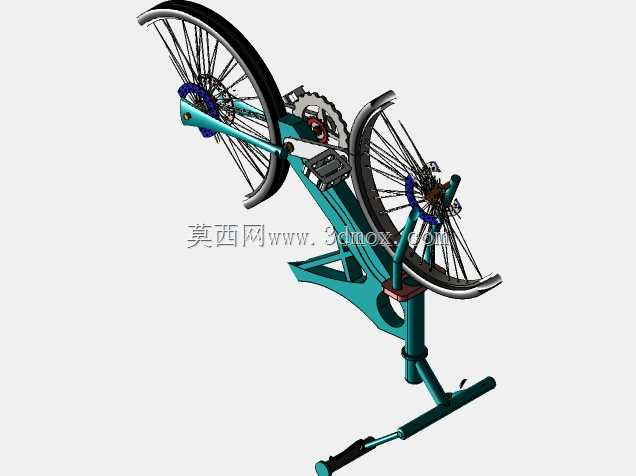

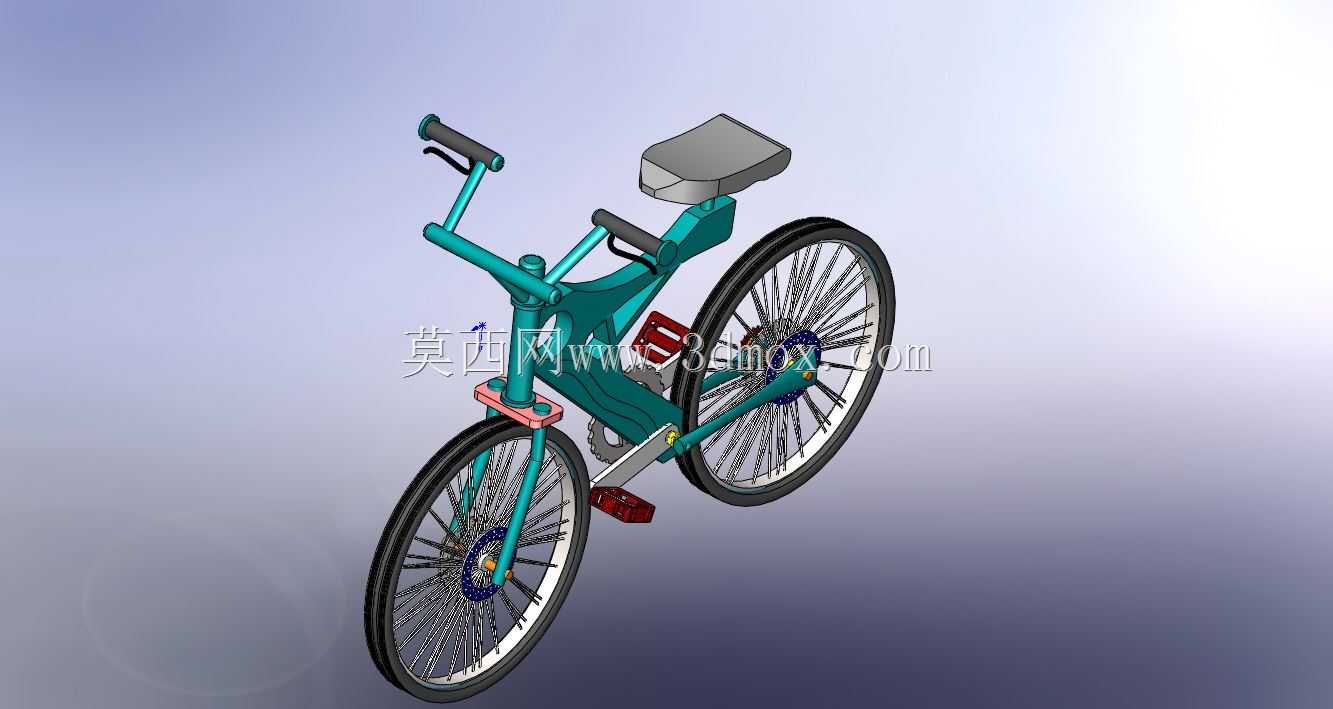

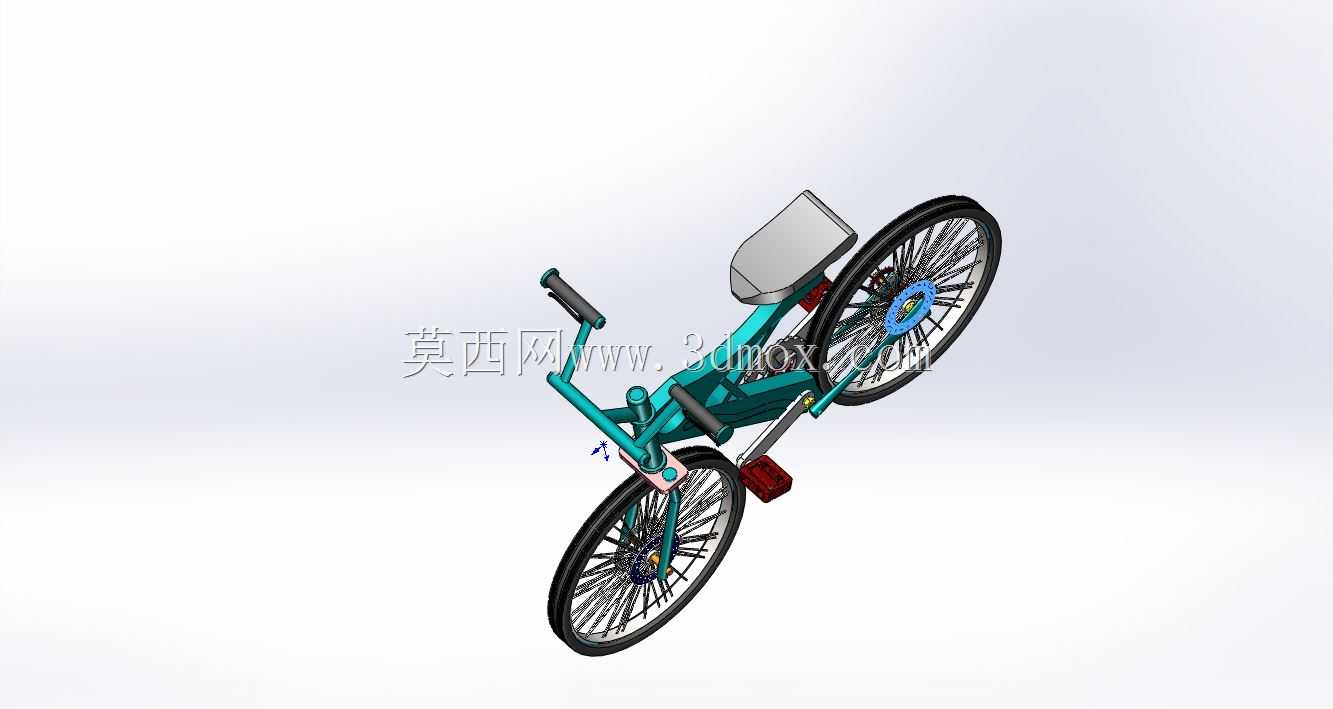

　　这款两轮脚踏骑行装置的三维结构围绕日常短距离通行、园区代步与休闲骑行场景搭建，整体采用经典钻石型车架布局，将承载、转向、传动、制动与支撑部件整合为一套完整的机械系统。建模过程中没有把自行车视作简单杆件组合，而是按照实际装配关系拆分出车架、前叉、车把、鞍座、轮组、链轮、曲柄、脚踏、链条、刹车夹器等独立构件，各部件之间保留真实的铰接、紧固与转动边界，便于后续开展干涉检查、运动校核和结构改型。

　　车架主管采用倾斜贯通的布置方式，上管连接头管与座管区域，下管从头管下部延伸至中轴壳体，后上叉与后下叉共同围合后轮安装空间。这种布局在保证立管、头管和中轴相对位置稳定的同时，使骑行载荷能够沿管材连续传递：脚踏发力经曲柄传入中轴，再通过链条拉动后轮飞轮；路面冲击则由轮组、前叉和后三角逐级分散，避免应力集中在单一焊缝或接头处。头管内预留转向轴线，前叉可绕该轴线旋转，车把横管与把立形成足够的转向力臂，操作者在低速挪车和正常巡航时都能获得清晰的转向反馈。

　　轮组部分按辐条式结构表达，轮毂、辐条、轮辋和外胎分层建立。前后轮中心距决定了整车的直行稳定性与转弯灵活性，轴距过短会使高速骑行发飘，轴距过长则会增加转弯半径并削弱操控响应。模型中轮径与车架高度相互匹配，前轮位于前叉叉端，后轮卡入后叉开口，轮胎外侧与车架管、脚踏、挡泥区域之间保留摆动和拆装间隙。鞍座通过座管插入座管夹，高度方向具备调节余量；座垫轮廓承担臀部支撑，后方不与货架或后轮发生空间冲突。

　　传动系统采用中置牙盘、链条和后轮飞轮的常规方案。曲柄与脚踏绕中轴旋转，脚踏表面设置防滑支撑面，红色踏板构件在装配中与曲柄端部形成明确轴接关系。链条沿牙盘与飞轮啮合，建模时保留上下链段的张紧走向，可用于检查曲柄转动时链条与车架、链罩之间的间隙。制动构件布置在车把与轮组附近，手柄位于握把位置，夹器对应轮缘区域，操控制力从手部传递到制动点，满足低速通勤车辆对减速和驻车安全的基本需求。

　　从安装边界看，整车宽度主要受车把横管和脚踏展开位置限制，长度由前轮前缘到后轮后缘确定，高度则随鞍座升降和车把姿态变化。前叉转动极限位置需要避免前轮或刹车线管撞击头管、下管；曲柄旋转到最低点时，脚踏不得与地面、前轮或停车支架发生干涉；后轮装入后叉时，飞轮、链条和张紧部位应留有装配通道。该结构既可作为城市代步自行车的方案验证模型，也可用于教学演示两轮车辆的受力传递、链传动啮合、转向几何和人机姿态布置。
