无人机碳纤维X型机臂锁紧夹座结构

　　这套夹座结构面向多旋翼无人机机架的机臂连接环节，主要解决碳纤维圆管机臂与中心承载板之间的定位、锁紧和快速拆装问题。现场使用中，无人机机臂需要在运输、收纳和作业状态之间切换，若采用整体粘接或永久固定方式，机架占用空间大，外场携带不便；若仅靠普通抱箍夹持，机臂在电机振动、起降冲击和飞行载荷下又容易出现周向转动或轴向滑移。该结构通过块状夹座包覆圆管机臂，并配合螺丝压紧，使机臂在展开后能够保持确定的空间角度，同时限制不必要的垂直窜动。

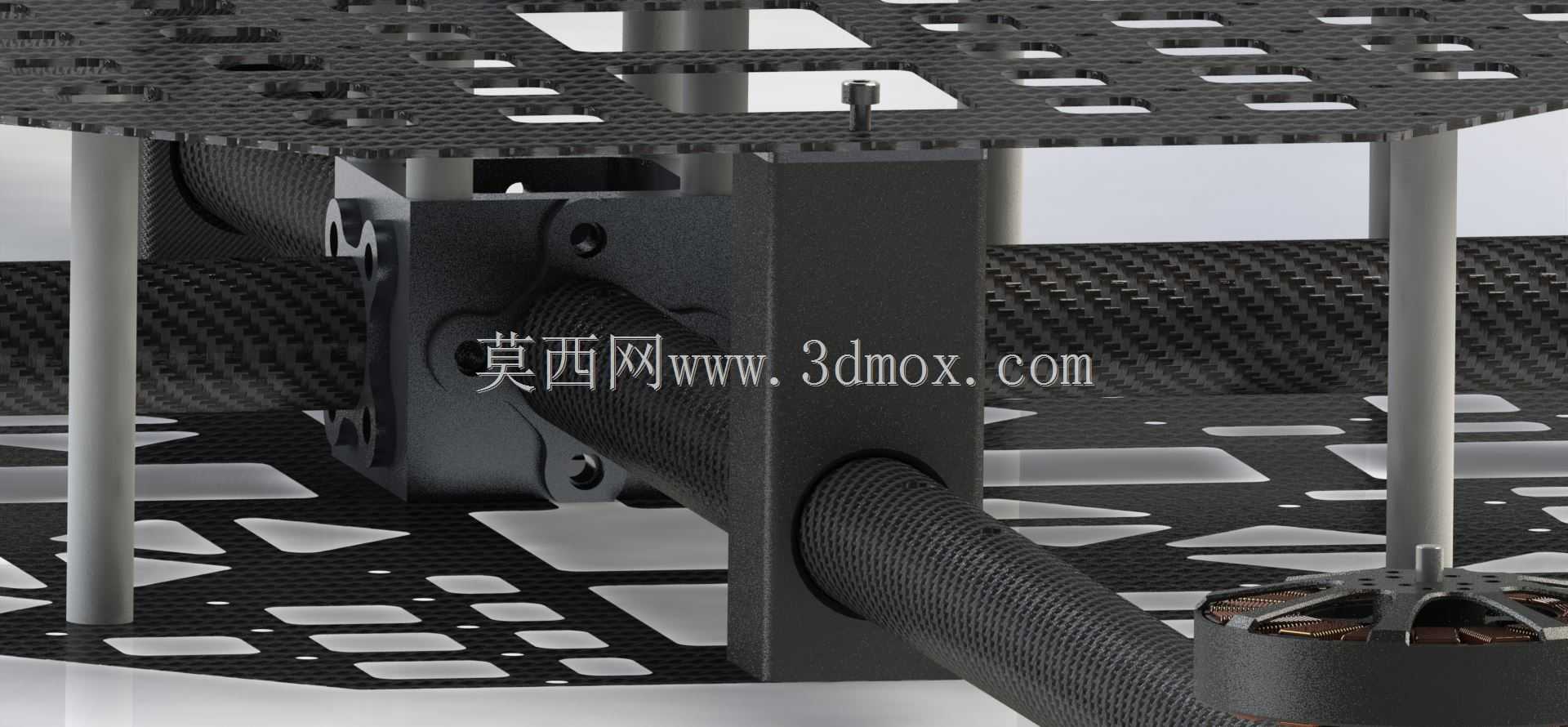

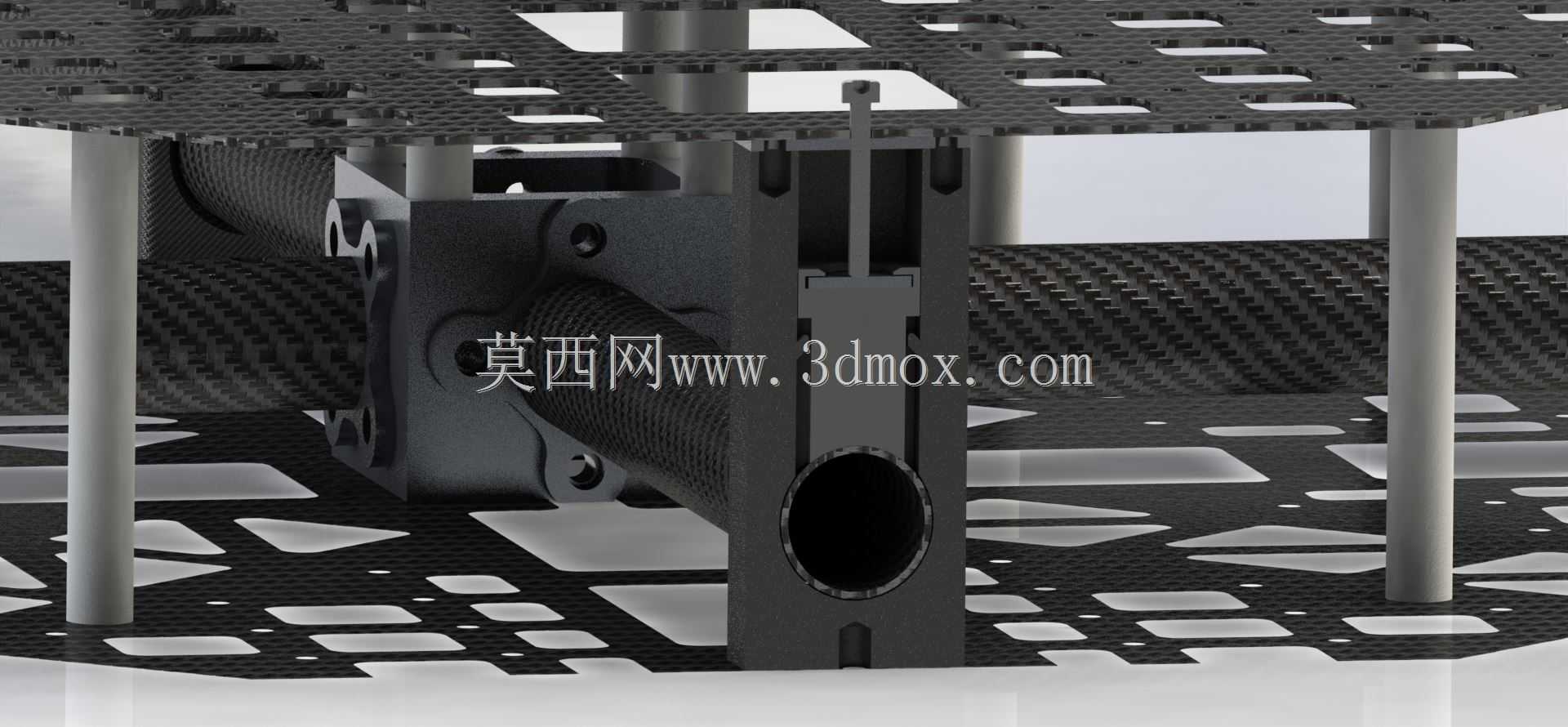

　　从布置方式看，夹座安装在上下碳纤维板之间，竖向支柱承担板间支撑，夹座本体则卡在中心板开孔和安装边界内。机臂圆管从夹座侧向穿入，夹持孔与管材外径形成配合面；螺丝收紧后，局部夹紧力转化为管材表面的摩擦约束，足以抵抗电机扭转和飞行中的惯性载荷。设计时需要重点关注夹持孔长度、壁厚、螺丝孔位以及夹座与中心板的避让关系。夹持区过短会降低摩擦力裕度，过长则会增加重量并侵占电调、飞控和布线空间；螺丝过于靠近管材入口可能造成应力集中，过于靠近外侧又会削弱夹紧效果。

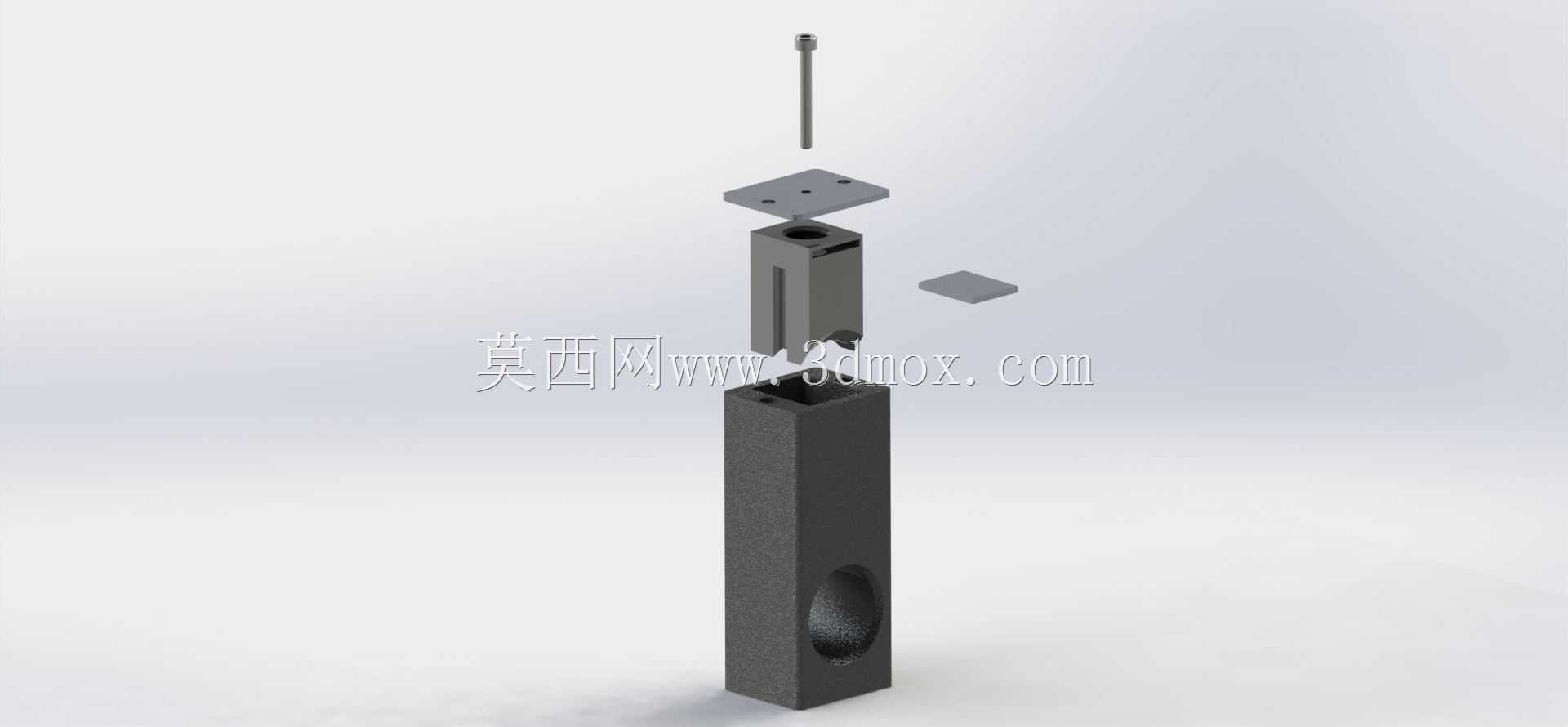

　　夹块本体采用铝件加工思路，适合通过喷水、钻孔和常规切削完成成型，材料在保证刚度的同时控制重量。外露的碳纤维管利用其高比强度承担机臂弯矩，中心板上的镂空区域则用于减重、走线和设备安装。其余非承力或复杂形状零件可采用碳纤维PETG打印，便于迭代孔位、垫块和护罩等细节。结构外形并不追求复杂曲面，而是以平直安装面、同轴夹持孔和可加工孔系为核心，方便在三维环境中检查干涉：机臂旋转展开时不能碰到中心板边缘，螺丝装入方向要预留工具空间，上下板之间的高度还要容纳夹座本体、螺母和导线走向。

　　在实际建模中，圆管、夹块、支柱、碳板和电机座形成完整装配关系。夹座既要传递机臂载荷，又要作为机架模块化连接节点，使单根机臂能够拆卸更换。对于从事飞机构件、轻型机架和小型载具设计的人员来说，这类结构的价值不在于单件外形，而在于夹持可靠性、拆装效率、重量控制和安装边界之间的平衡。
