链条张紧导向轮式张力调节装置

　　这套张力调节装置主要面向链条传动、缆绳牵引以及柔性输送场景，承担维持传动件预紧力、补偿磨损伸长、引导走线方向的作用。在实际产线中，链条长期运行后销轴与套筒会产生磨损，节距逐渐变大，若没有张紧环节，容易出现跳齿、脱链、冲击噪声增大等问题；而牵引绳或输送带在载荷波动下也会松弛，该装置通过回转底座与导向轮的配合，把张紧力稳定作用在传动件上，减少松边垂度。

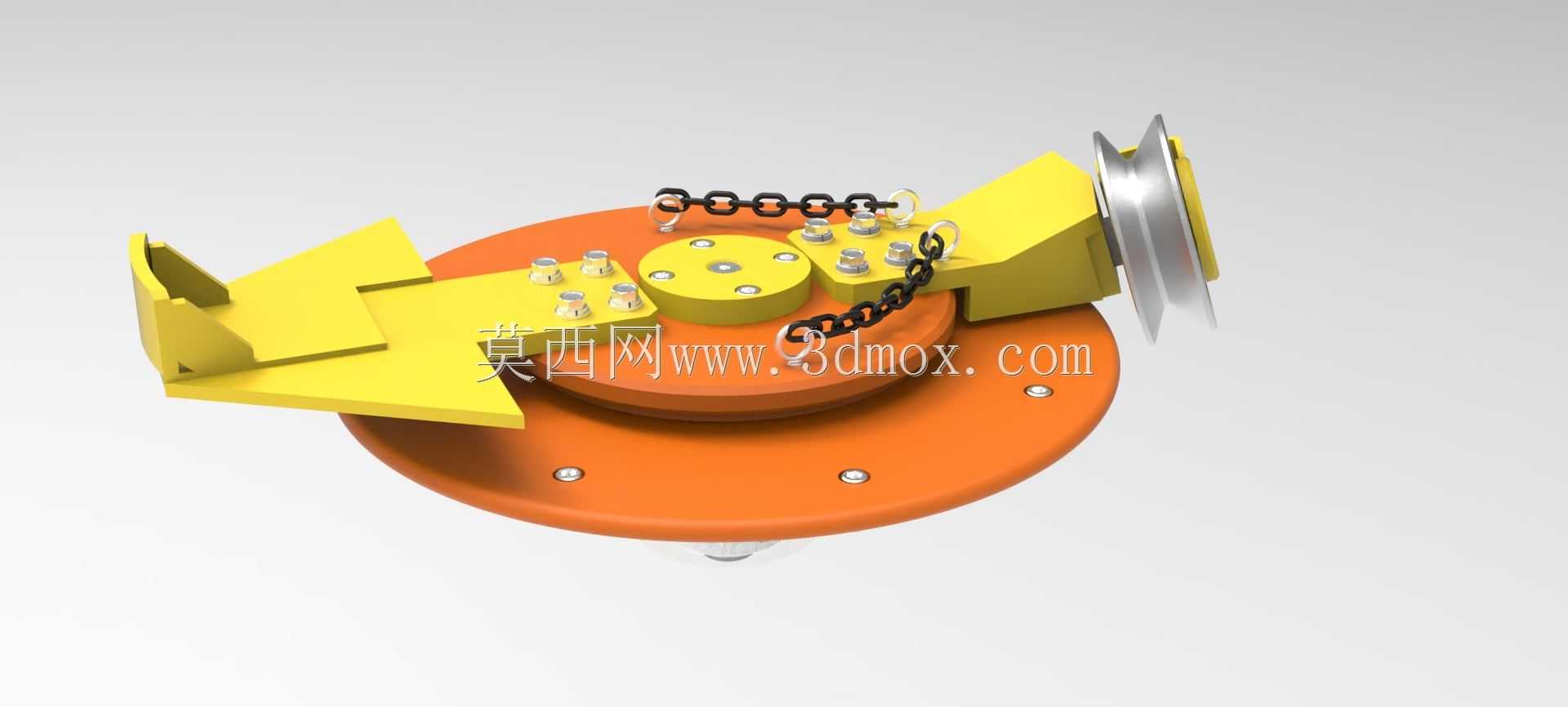

　　结构上，装置以橙色圆形底盘作为承载基础，底盘上均布安装孔，可通过螺栓固定在机架台面或设备侧壁，安装边界以底盘外径为基准，周边需预留链条绕行与维护空间。底盘中央设置回转支承区域，上方黄色支架能够绕中心轴小幅摆动，这种浮动式设计让张紧轮可以自适应链条张力变化，避免刚性顶紧造成的附加载荷。支架一端布置带槽导向轮，轮槽型面与链条或绳径匹配，负责承托并改变传动件走向；另一端延伸出挡料与导向板，对链条进入啮合区前的姿态进行约束。

　　链条路径在装置上经过多组压块与限位件，黑色链条沿黄色支座上方绕行，压块通过螺栓固定在安装座上，形成半包围约束，防止高速运行时链条跳脱。中央黄色圆盘兼具盖板与定位功能，盘上螺栓孔用于固定转轴或限位销，周边紧固件把回转部分与底盘连接成整体。设计时需要重点核对导向轮中心高、底盘安装孔距以及支架摆角范围：中心高决定链条包角，包角过小会降低啮合可靠性；摆角过大则可能使链条与支架干涉。

　　从受力角度看，张紧力通过导向轮作用到支架，再经回转轴传递到底盘，因此底盘厚度和螺栓规格要按最大张紧反力校核。轮体建议采用耐磨材料并保证轮槽表面光滑，以降低链条滚子与轮缘的磨损。现场调试时，先固定底盘，再穿入链条，调整支架初始角度使松边获得合适垂度，最后锁紧限位件。该结构适用于机床辅助输送、包装线牵引、农机传动以及小型提升设备，在空间受限又需要吸收链条伸长量的工位上，比固定式导轨更便于维护，也比单纯张紧轮具有更好的导向与防脱能力。
