段码式液晶显示模组结构

　　段码液晶显示模组在工业仪表、流体计量终端、小型控制板和嵌入式设备中承担核心人机信息输出任务，适合显示固定图标、单位符号、状态标识和多位数字。该类屏幕不像点阵屏那样依赖复杂刷屏逻辑，而是通过预先排布的段电极点亮指定笔画，驱动方式简单、功耗低、对比度稳定，在水表、气表、流量计、温控器、电源面板以及机床辅助显示单元中应用广泛。

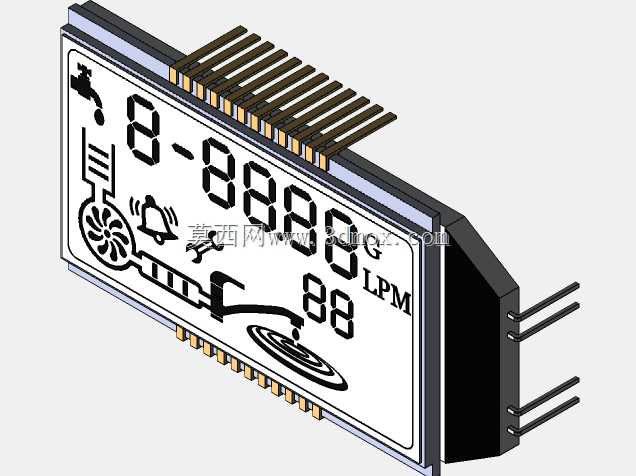

　　从结构上看，模组主体由薄型液晶玻璃、导电连接端、背部支撑边框和两侧引出端子组成。玻璃正面集成了完整的段码图案，除多位七段数字区域外，还布置有阀门、管路、叶轮、报警提示、流量单位等固定图形，能够直接表达介质流动、累计量、瞬时量和设备状态。数字段与图标段按功能分区排列，主显示区用于大字号数值读取，辅助区用于单位和工况提示，使用者在较远距离或工业照明环境下也能快速识别关键信息。

　　建模时需要重点处理玻璃层、密封边、金属引脚和背部PCB或导电胶连接区域的空间关系。液晶屏本体厚度较薄，边缘承载能力有限，因此外壳设计通常要在玻璃四周预留限位台阶和缓冲间隙，避免装配螺钉或卡扣直接压迫玻璃。顶部密集排针用于段电极和公共电极信号输出，针脚间距小、数量多，三维布局中应明确插针伸出长度、焊接区宽度以及与主板连接器的对位方向；侧面少量端子可用于背光、驱动或额外电气连接，走线时要保证相邻端子之间不与壳体筋位发生干涉。

　　安装边界方面，显示窗口开口应略小于玻璃可视区外缘，使面板能够压住屏幕边框而不遮挡有效笔画。玻璃背后可根据整机需求放置背光片、 zebra 导电胶条或金属压框，压框受力点应靠近屏幕边缘，避免中部产生局部应力。若设备处于振动较强的场景，屏幕与壳体之间宜增加泡棉或橡胶垫，既限制窜动，又能补偿温度变化带来的尺寸差异。

　　该模型把段码图案、引脚排布和模组厚度关系完整表达出来，可用于仪表外壳开窗校核、显示面板堆叠设计、主板连接器选型以及装配干涉检查。结构工程师在整机布置时，可依据屏幕可视面确定面板丝印和透明视窗位置，依据端子方向规划PCB连接方式，并结合维修装配顺序确认屏幕从正面装入还是从背部固定，从而减少打样阶段因视窗偏移、针脚错位或压屏过紧造成的返工。
