内燃机曲轴箱壳体结构设计

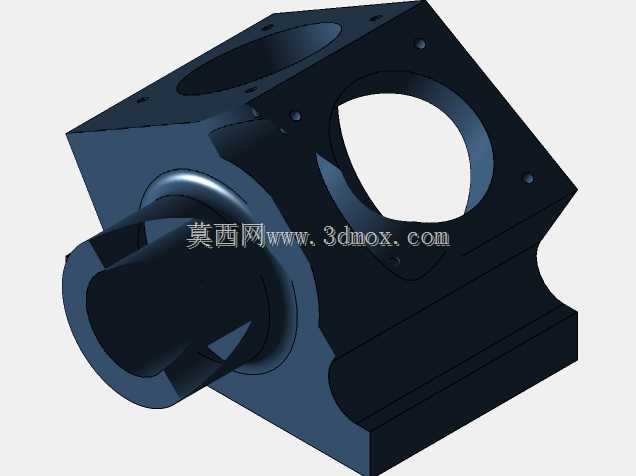

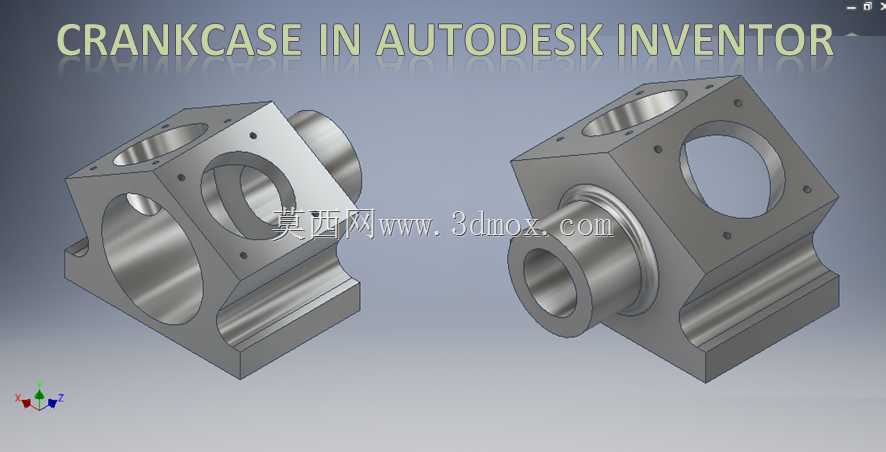

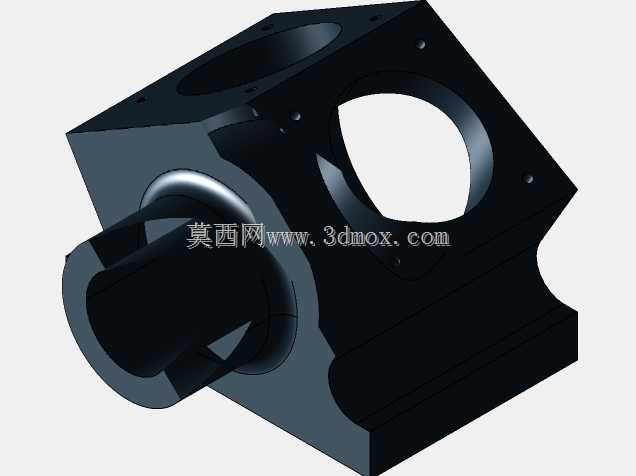

　　曲轴箱属于动力总成中的核心承载壳体，主要用于小型内燃机、教学实验台架以及紧凑型动力单元中。它不仅承担曲轴、连杆、活塞等运动部件的安装定位，还需要在运转过程中承受交变载荷、润滑油压力以及机体连接带来的约束反力。该结构在外形上采用近似方形的箱体布局，侧面布置大尺寸圆形开孔，用于曲轴端部、轴承组件或检视结构的安装；顶部和侧面保留多个同轴孔位，可满足轴系穿装、端盖固定以及附属部件连接需求。

　　从实际装配角度看，箱体下部设置有平直支撑面，便于与机架、底座或试验平台贴合。安装时需要重点控制底面平面度、孔轴线相对高度以及两侧轴承孔的同轴度，否则曲轴旋转时容易出现卡滞、偏磨或异常振动。箱体外侧的凸台和加厚区域并非单纯造型，而是对应螺栓预紧、轴承支承和载荷传递路径进行的局部加强；壁厚在孔口、法兰边和支承肋附近逐步过渡，可减少应力集中，也有利于铸造或加工时控制变形。

　　设计思路上，这类曲轴箱先确定曲轴回转中心，再围绕连杆运动包络、轴承外径、润滑空间和拆装工具空间建立内部腔体。圆形大开孔兼顾减重与检修，孔周凸缘用于安装密封端盖；侧向伸出的圆筒结构可作为主轴支承位，内部台阶孔用于轴承定位和轴向限位。箱体背部与底部的平整区域提供螺栓连接边界，周边小孔可用于油道、堵头、传感器或紧固螺钉布置。

　　在三维建模过程中，应先搭建基准轴、安装面和腔体轮廓，再通过拉伸、旋转、切除和阵列特征完成孔系。轴承孔、密封面和连接法兰需要保留明确的配合尺寸，内腔则要避开连杆运动轨迹，并给润滑油回流保留通道。外形尺寸受曲轴冲程、连杆长度和活塞组件布置直接影响，安装边界则由底脚孔距、端盖外径以及外接轴伸长度共同决定。

　　该类零件常用于发动机原理验证、机械设备动力模块、教学演示样机和小型传动系统开发。结构分析时需关注曲轴载荷向箱体支承孔的传递、螺栓连接面的压紧均匀性，以及高温振动环境下箱体刚性是否足够。对于后续工程化，还可在此基础上增加加强肋、油尺孔、通气孔、放油口和冷却翅片，使箱体在保证刚度的同时兼顾装配、密封与维护便利性。
