CA6140车床齿条齿轮传动组件

　　这套齿条齿轮传动组件是普通卧式车床进给传动系统里的核心执行构件，日常在车间里承担把溜板箱的旋转动力转化为床鞍纵向直线进给的任务，不管是车削外圆时的匀速走刀，还是车削螺纹过程中配合开合螺母完成精准定距移动，都要靠齿条和配套齿轮的稳定啮合来实现。做结构设计的时候最先要卡准的就是安装边界：齿条本体要沿车床床身正面的安装基面通长布置，两端的铰接安装孔直接和床身预设的定位销位对齐，不需要额外做复杂的转接支架，装配时只要把齿条基准面贴紧床身安装面，穿入定位销再锁紧固定螺钉就能完成定位，后期维护更换也不用拆解床身主体结构。从功能特性上看，齿条的齿形参数必须和溜板箱输出轴上的小齿轮完全匹配，模数、压力角都要和CA6140车床的原厂传动参数保持一致，

　　齿侧间隙要控制在合理范围：间隙太大走刀时会出现窜动，车削端面或者台阶时容易留下振纹，间隙太小又会出现卡滞，手动摇动车床溜板的时候手感发沉，甚至会加剧齿面磨损。建模过程里先从二维草图入手，把齿条的基体轮廓、两端安装孔的位置、齿形的分度线逐一绘制，齿形部分先按渐开线齿廓的几何关系画出单个齿的截面，再通过线性阵列完成整段齿条的齿形排布；三维成型阶段先对基体轮廓做拉伸得到长条状本体，再对两端的安装铰接位做凸台拉伸，内孔通过剪切拉伸成型，齿形部分直接复用草图轮廓做双向拉伸，所有锐边位置都按车间实际装配要求做了小倒角，避免安装时刮伤操作工人，也能消除热处理环节的应力集中。实际工况里这套部件还要承受进给过程中的交变载荷，粗车削时吃刀量大，

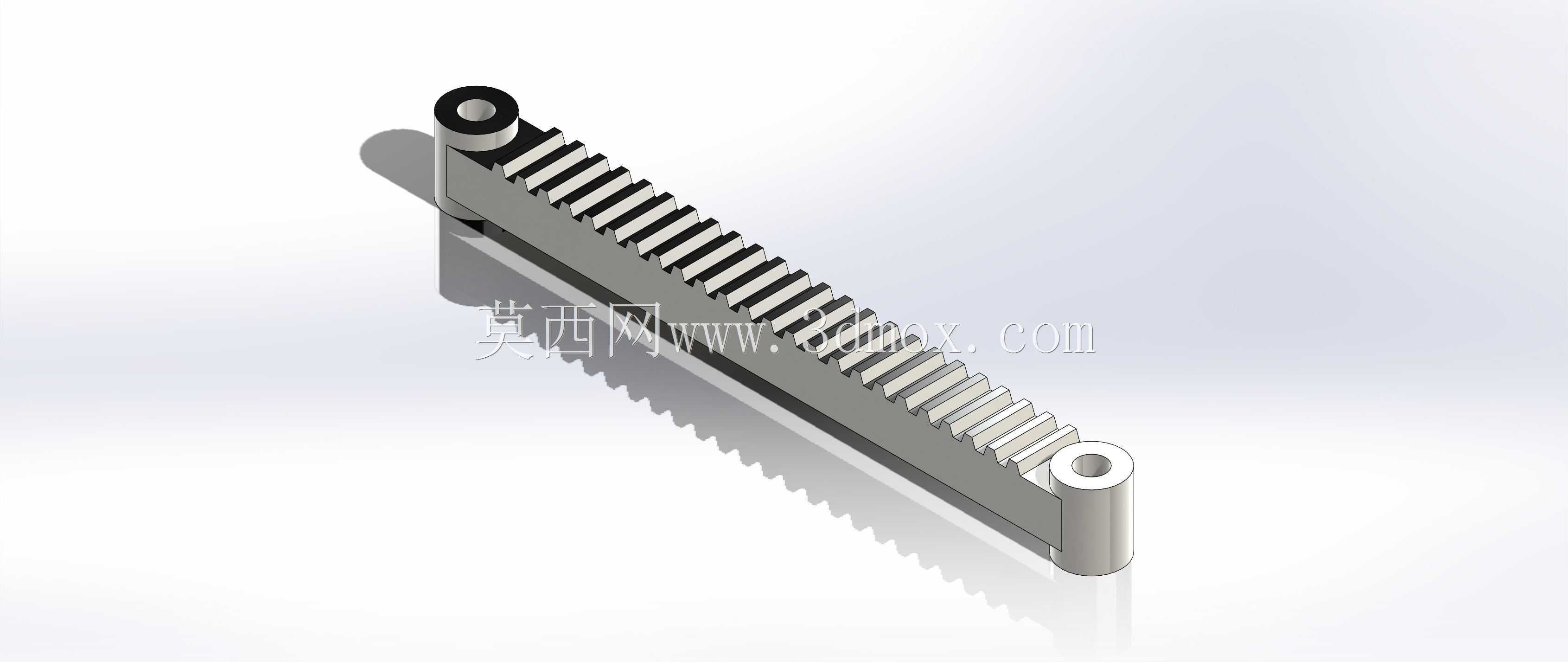

　　齿轮传递的扭矩会直接作用在齿条齿面上，所以齿根的厚度、齿条基体的刚性都要留够余量，不能出现受力后齿条弯曲变形导致啮合脱开的问题。外形上齿条整体为长条形结构，两端的圆柱铰接凸台高出齿条基体平面，和床身的安装槽位形成嵌套定位，整根齿条的安装平面度要控制在车床进给精度允许的公差范围内，不然长行程走刀时会出现齿轮啮合松紧不一致的情况，影响整台机床的加工精度。日常设备检修时，这套齿条也是重点检查项，磨损超差后直接更换即可，互换性完全匹配CA6140系列普通车床的进给机构布局。
