CA6140车床专用机加工定位支承块

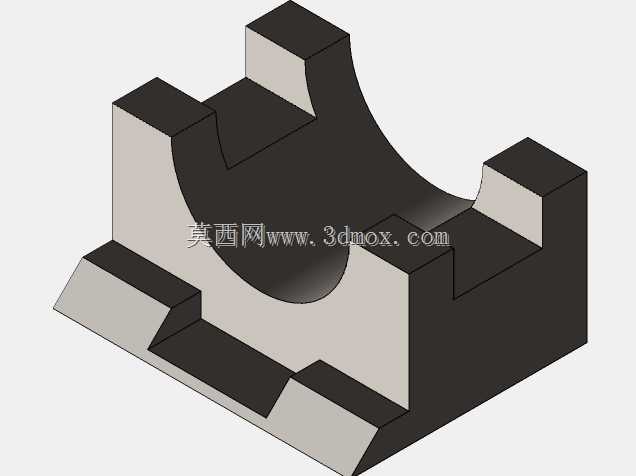

　　这款支承块是为CA6140普通车床配套设计的专用工装定位零件，在车床轴类、套类工件的装夹工序中承担径向托持与轴向限位的作用，日常装夹长轴、偏心套或者异形坯料时，可直接配合车床中拖板、刀架侧的工装安装位使用，替代临时垫铁、非标垫块的零散装夹方式，大幅缩短找正辅助工时。零件主体为整体式方块结构，上部开设大半径半圆弧承托槽，槽口两侧预留等高凸台挡边，工件落入弧槽后两侧挡边可限制坯料径向窜动，底部两侧加工出阶梯定位止口，止口面与机床工装台的T型槽安装边精准贴合，装配时无需反复打表找正，推入安装位后锁紧压板即可完成固定。设计阶段优先考虑装夹刚性与排屑便利性：半圆弧槽的曲率匹配CA6140车床常规加工的轴件直径区间，弧面预留0.

　　2mm的精加工余量，现场可根据待加工工件的实际外径配磨弧面，保证支承接触面贴合率不低于85%；块体两侧的凸台高度经过受力校核，切削过程中工件受径向切削力时，凸台侧壁可承受侧向分力，避免工件装夹偏移。底部的阶梯结构同时承担安装导向与承重作用，下层台阶的宽度适配车床工装台的标准槽距，安装时台阶侧面贴紧槽壁即可完成X向定位，上层平面作为主要承载面，厚度方向预留足够的刚性余量，即使承受大切深粗加工的切削振动，块体也不会出现形变下沉。零件所有棱边均做倒角处理，无尖锐毛刺，装配操作时不会划伤操作人员，也避免应力集中导致的块体边角开裂。在实际生产线场景中，这类支承块常成对布置在工件的前后支承位，配合车床卡盘形成一夹一托的装夹方案，

　　加工长轴时可有效抵消工件自重产生的绕度，减少切削振纹，提升轴件外圆的加工圆度。建模过程中所有配合面的尺寸公差、形位公差均按照机床工装的装配要求标注，半圆弧槽的同轴度、底部止口的平行度都预留了现场修配的余量，既可以直接作为铸造成型的工装坯件加工基准，也可以直接用45号钢板材铣削成型，适配单件小批量的工装自制需求。块体的整体外形尺寸紧凑，不会和车床刀架的走刀路径发生干涉，换产时拆卸压板即可快速取下，更换不同弧槽规格的支承块就能适配不同直径的工件，通用性与专用性平衡得当。
