薄型四方贴片64引脚集成电路封装

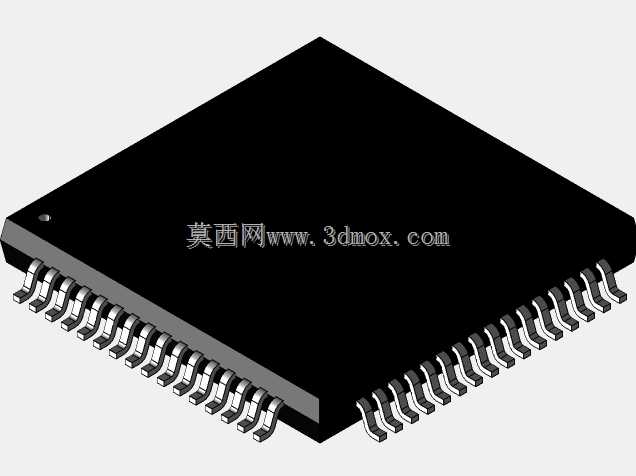

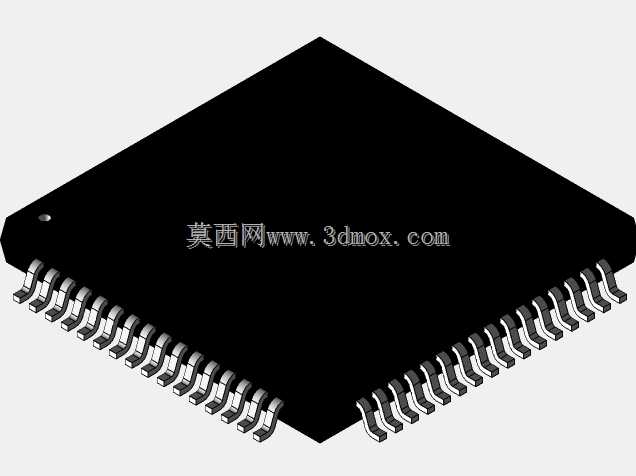

　　该封装属于薄型四方扁平贴片器件，主体为黑色矩形塑封体，四个侧边均匀引出鸥翼形引脚，总计64个引脚，每边16个。引脚从封装侧面下部伸出后先向外水平延展，再向下弯折形成贴装焊接段，末端略微外张，这种形态能够在回流焊过程中吸收PCB与器件之间因热膨胀系数差异产生的微小位移，降低焊点疲劳开裂风险。建模时引脚间距、引脚宽度、站立高度与塑封体厚度均按常规LQFP64器件的典型装配关系处理，引脚根部与塑封体侧面保留清晰分界，弯折圆弧过渡自然，避免直角应力集中。

　　从整机布局角度看，这类封装广泛用于主控MCU、微处理器、通信接口芯片、电机驱动控制芯片和工业采集模块。在板卡设计中，它常布置在PCB中央或靠近功能接口的位置，四周需要预留焊盘、丝印轮廓和返修热风空间。由于引脚分布在四个方向，布线时可将电源、地、信号引脚按功能分区引出，配合底部或周边过孔完成电源回流。模型保留了完整的外部装配特征：塑封体顶面平整，可用于丝印型号、批号和方向标识；边角通常带有一处定位标记，用于指示第一引脚方向，防止贴片时旋转错位。

　　安装边界方面，塑封体占用面积与引脚展开后的总占地不同，结构工程师在做壳体避让时，不能只按黑色本体尺寸开孔，还需把外侧引脚、焊盘以及焊点爬锡范围纳入限制区。器件下方若布置散热铜皮或接地焊盘，应与塑封体底面保持规定间隙；若外壳需要加绝缘片、导热垫或屏蔽罩，则要依据引脚站立后的实际高度建立堆叠尺寸。鸥翼引脚对外壳侧壁、连接器、固定柱等邻近零件较敏感，侧向间隙不足会在装配时碰弯引脚，造成虚焊或相邻引脚短路。

　　建模思路上，外形以塑封体为核心，先确定本体长宽、厚度和底面离板高度，再按四边阵列生成引脚。引脚不是简单薄片，需要体现冲压金属件的厚度、宽度和折弯层次；阵列后重点检查每边首尾引脚与角部空间的关系，保证四角不干涉。封装顶面可保留轻微倒角与标识区，侧面则表现塑封材料与金属引脚的材质分界。该模型适合用于PCB装配校核、机箱内部干涉检查、焊接工装定位、吸嘴取放仿真以及教学演示，能够帮助设计人员在投产前确认器件与板卡、外壳、连接器之间的空间关系。
