卧式天然气承压储罐结构设计

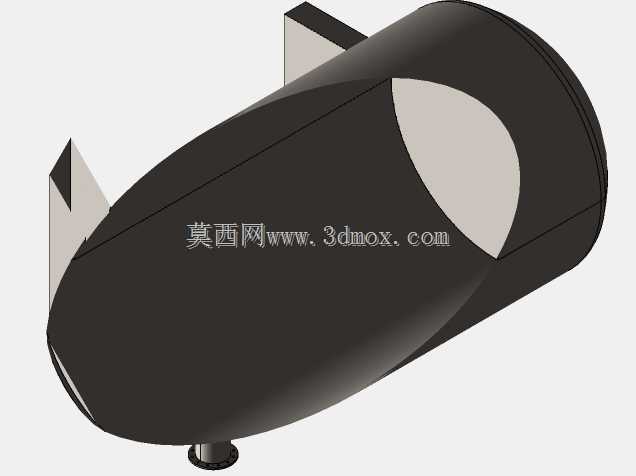

　　该卧式天然气储罐的三维结构围绕中小型燃气缓冲、暂存与稳压工况展开，罐体采用横置圆筒加两端椭圆封头的经典承压构型，这类构型在燃气调压站、分布式能源站点、小型工业燃气供给系统以及厂区自用气配套环节中十分常见。圆筒段承担主要储容与周向承压作用，椭圆封头则通过连续曲面降低端部应力集中，避免平盖结构在内部压力作用下产生过大弯曲载荷。

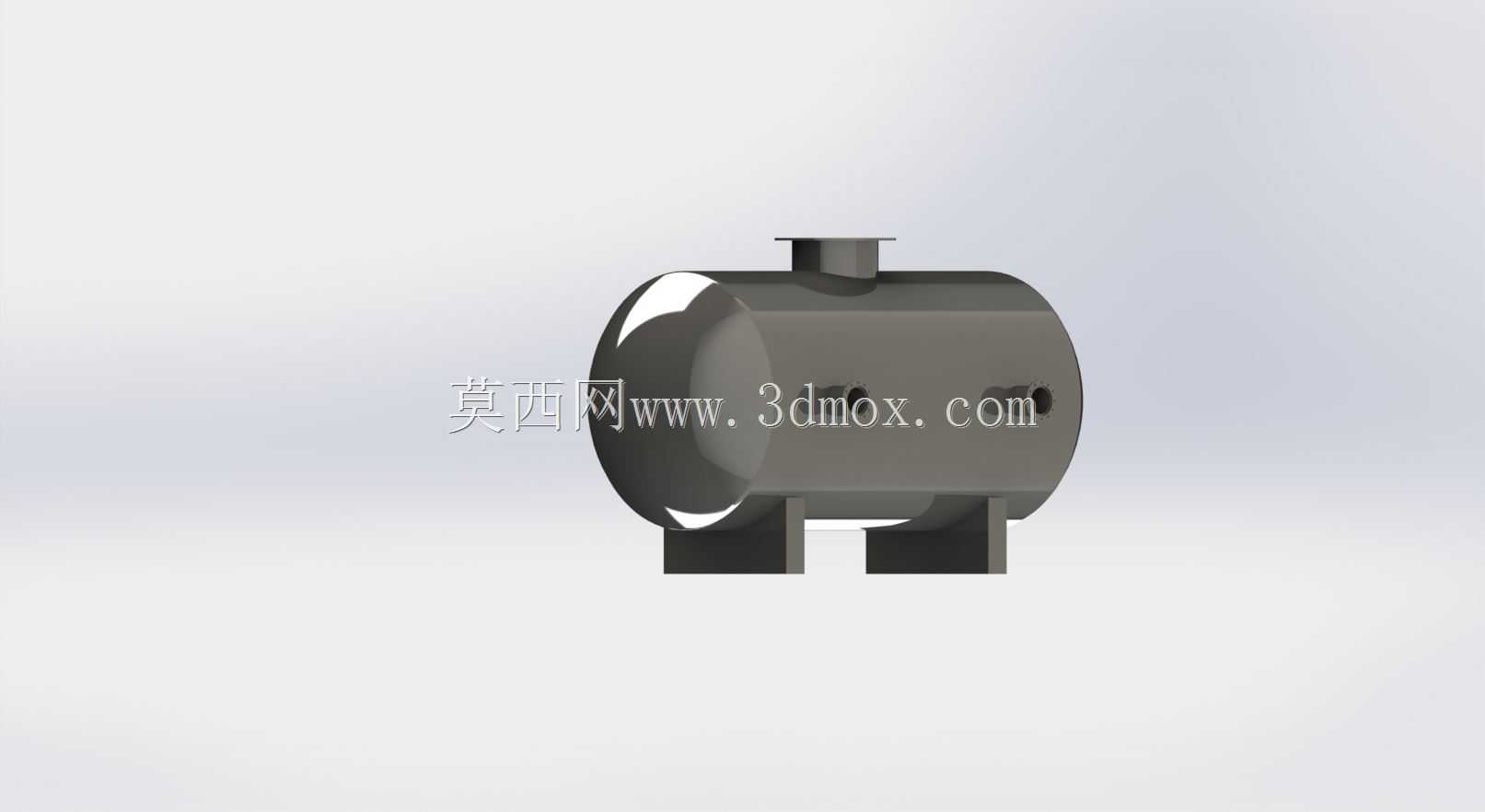

　　从结构布置看，罐体顶部设置竖向接管，可用于进气、安全附件接入或检修排气；筒体侧面分布多个侧向接口，能够配合液位、压力、排污、出气或旁通管路进行布置。接口位置没有随意堆放在同一截面，而是沿轴向错开，既减少开孔对筒体局部强度的削弱，也给现场法兰连接、阀门操作和后期维护留出扳手空间。底部采用双支座形式，支座与筒体之间形成稳定承托，支腿下端带有安装基面，可通过地脚螺栓固定在混凝土基础或钢平台上。

　　建模时首先需要把握筒体直径、总长、封头深度和支座跨距之间的关系。卧式容器并非简单把圆筒放在支架上，支座位置会影响筒体弯矩、封头受力以及热胀冷缩时的约束状态。若两支座过于靠近封头，中部悬伸增大，筒体自重和充液载荷下弯曲效应明显；若跨距过小，又会造成支承点附近局部反力集中。合理的支座边界通常让封头附近获得支承，同时保持筒体中段具有连续承载能力。

　　外形尺寸方面，模型需要明确罐体最大外径、总长度、顶部接管高度、侧向接口中心高、支座底面宽度及螺栓孔位置。安装边界不仅包括设备本体占地，还应考虑顶部阀门开启高度、侧面管道法兰拆装距离、底部排污空间以及巡检通道。对于天然气介质，设备周边还要预留安全阀泄放方向和压力表观察位置，因此三维布局时不能只追求罐体外形完整，而要把管口方位和操作空间一并校核。

　　壳体设计思路强调承压连续性与制造可行性。筒节与封头连接区域应保持圆滑过渡，接管开孔处需要考虑补强圈或加厚接管结构，支座与筒体接触位置则应关注焊接应力和局部压应力。支腿采用板式焊接结构，能够把罐体载荷传递到基础，同时避免复杂铸件带来的成型成本。整体结构简洁，零部件关系清晰，适合用于压力容器方案沟通、管路干涉检查、场站布置预览以及装配建模练习。

　　在实际选型中，这类储罐并不单独决定系统能力，而是与压缩机、调压器、阀门、安全泄放装置和管路系统协同工作。三维模型的价值在于提前暴露管口朝向、支座定位、设备净距和检修路径问题，使后续详细设计在进入工程图阶段前就能完成主要空间校核。
