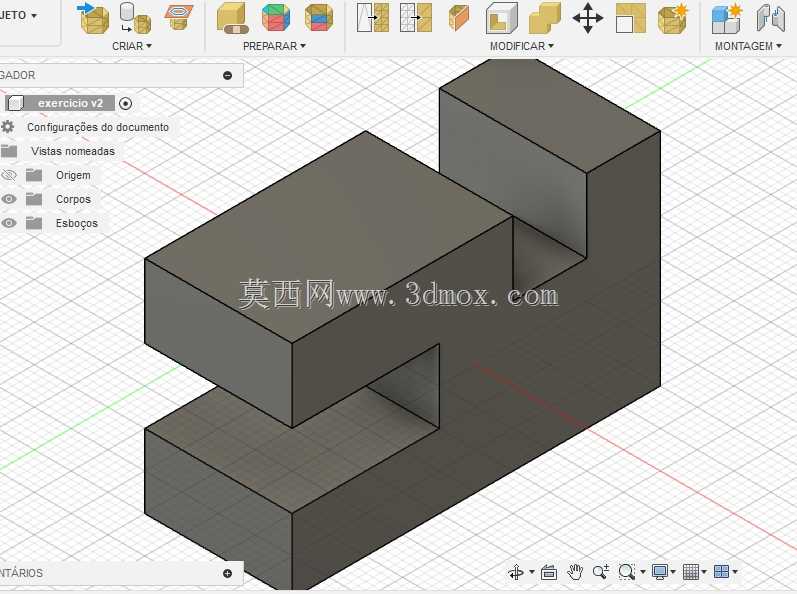

C型开槽夹装基座立体结构

　　该构件为典型C型开口式刚性支撑基座，整体采用长方体块体经双侧错位开槽成型，主体轮廓呈三段式堆叠形态：底部为水平延展的矩形承载底板，中部预留前后贯通的矩形避让空腔，上部为向一侧延伸的悬臂压块，上下两个水平工作面平行度可通过铣削加工直接保证，中部空腔形成的开口空间可直接容纳待夹持工件的伸入段，在机床工装场景中常作为小型台钳基体、检测工位固定座或轻型压装支架使用。

　　从实际装配边界来看，构件所有棱边均保留直角工艺特征，未设置额外圆角或倒角，建模阶段完全按照块体布尔减运算逻辑搭建：先以整体外轮廓尺寸生成实心长方体，再分别从上下两个对立侧面向内切除指定深度的矩形槽体，最终形成上下两个开口方向相反、中间保留竖向连接立板的C型受力结构。竖向立板作为核心承力筋，连接上下两个水平臂，在夹持作业时可承受悬臂端施加的夹紧反力，结构传力路径直接，无多余曲面特征，加工时仅需通过数控铣床的平面铣削、轮廓铣削工序即可完成全部外形加工，毛坯可直接选用标准矩形型钢下料，材料利用率高。

　　在产线布局中，这类基座的底板预留区域可直接开设安装通孔，用于将整个构件锁附在机床工作台面或者自动化线的工位基板上，上部悬臂的下端面可作为压合工作面，搭配压紧螺钉、压块即可完成对薄型工件、小型轴类零件的侧向夹紧；中部贯通槽同时可作为排屑通道，机床加工产生的金属切屑、切削液可直接从槽内落下，不会在夹持位置堆积，日常清理维护难度极低。

　　建模过程中所有配合面均按平面基准约束，三个轴向的尺寸边界清晰，无复杂拔模斜度或者异形曲面，既可以作为初学者练习布尔运算、特征建模的教学案例，也可在实际工装设计中直接作为基体原型，根据待夹持工件的尺寸调整开槽深度、悬臂厚度以及整体长宽高参数，快速衍生出不同开口规格的夹装支座，适配钻床、小型铣床、装配工位的不同装夹需求，结构刚性在同等耗材重量下优于单侧悬臂支架，侧向受力时的形变量更小，能够满足常规轻负载机加工工序的定位精度要求。
