等距视角卡斯特洛场景拼装结构设计

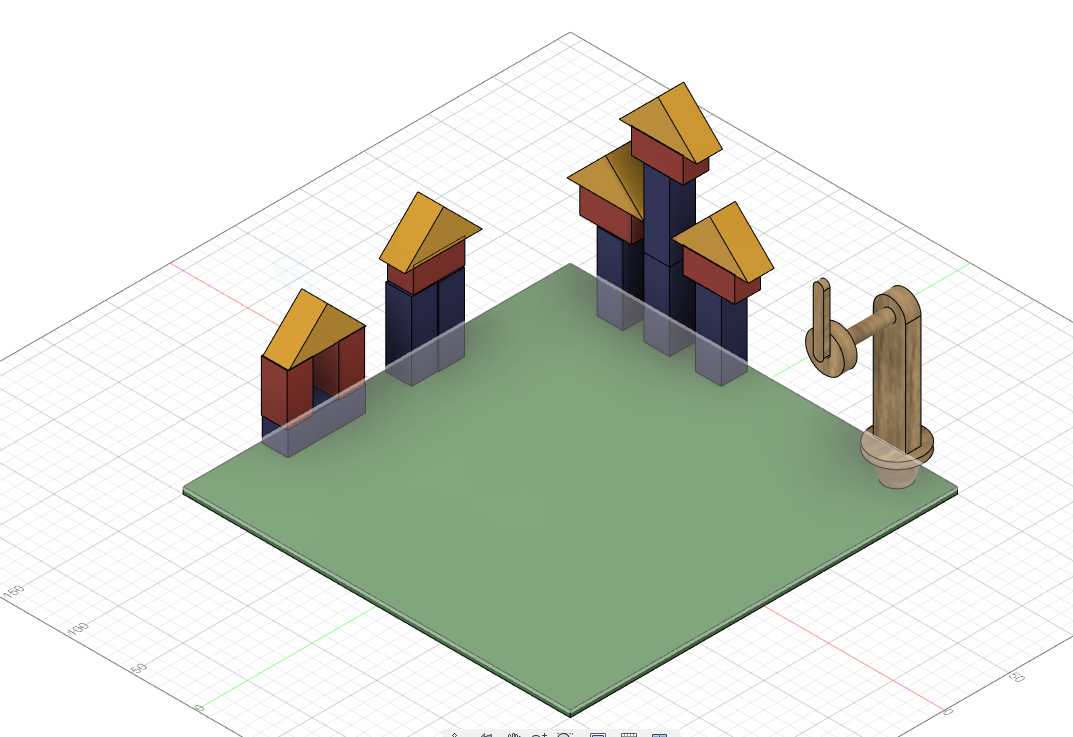

　　这套等距视角的卡斯特洛场景结构，核心是做模块化拼装的场景演示载体，日常可用于机械结构教学的拼装演示、文创摆件的结构打样验证，也能作为三维建模教学中装配约束、层级结构设计的练习案例。整个场景以一块方形平板作为安装基座，基座表面做了平整的安装基准面，所有上部构件都以该平面为定位基准，安装边界控制在300mm见方的范围内，基座厚度预留8mm，保证放置时的结构稳定性，边缘做了1mm的倒角处理，避免锐边划伤。场景内的塔楼构件采用统一的模块化设计逻辑，每座塔楼分为基座段、墙身段、屋顶段三个可拆分部分，墙身段采用两种配色的块体拼接，分别模拟砖石墙体与木质饰面的视觉效果，相邻塔楼的高度做了梯度差设计，最高塔楼高度控制在180mm，

　　最低塔楼高度为90mm，形成错落的视觉层次，同时所有塔楼的底部定位销尺寸统一，可在基座的网格定位点上任意调换位置，满足不同场景布局的调整需求。塔楼旁的起重装置采用铰接式结构设计，底座通过沉头螺钉固定在基座边缘预留的安装孔位上，立臂与底座之间采用销轴连接，可实现水平方向180度旋转，前端的吊钩部分做了配重平衡设计，旋转过程中不会出现重心偏移倾倒的问题，该起重构件一方面还原了城堡场景的配套作业元素，另一方面可作为装配体运动仿真的练习载体，验证旋转副、接触约束的设置合理性。设计过程中优先考虑了拼装的容错性，所有拼接面都预留了0.2mm的装配间隙，避免3D打印或者激光切割加工后出现过盈装配无法拼接的问题，每个构件的棱角处都做了0.

　　3mm的圆角过渡，既降低加工时的应力集中问题，也提升拼装操作的手感。整个场景的构件拆分完全遵循模块化设计原则，单个构件的最大尺寸不超过120mm，适配常规桌面级3D打印机的成型尺寸，不需要额外做支撑拆分，打印完成后去除少量支撑即可直接拼装。从结构选型来看，塔楼的墙身段采用空心薄壁结构，壁厚设置为2mm，在保证结构强度的前提下尽可能降低整体重量，基座内部做了十字形加强筋布局，避免大尺寸平板出现翘曲变形，屋顶的坡形结构采用45度倾角设计，一方面还原城堡屋顶的经典造型，另一方面该角度在FDM打印过程中不需要添加支撑即可直接成型，减少后处理工作量。在安装定位设计上，基座表面的网格线既是视觉参考元素，也对应了下部的定位孔位，

　　每个网格交点处都预留了直径3mm的定位孔，与塔楼底部的定位销过盈配合，不需要额外粘接即可实现稳定固定，同时方便拆卸重组。这套结构的设计思路没有追求复杂的细节还原，而是侧重模块化装配逻辑的演示，每个构件的结构都足够简洁，适合刚接触三维建模的从业者练习拉伸、切除、装配约束等基础操作，也可作为文创产品开发的原型，通过更换不同的表面配色、调整构件布局，衍生出不同风格的场景摆件。在实际应用中，这套结构也可作为工业设计专业的立体构成作业载体，通过调整塔楼的高度、排布位置、屋顶造型，训练空间布局与结构平衡的设计能力，起重装置的铰接结构也可拓展为小型物料搬运的演示模型，验证小型旋转起重结构的运动范围与配重合理性。
