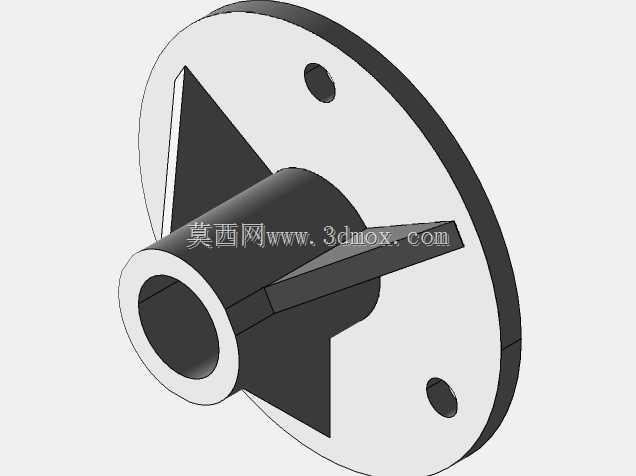

带三角加强筋的法兰轴座支撑构件

　　该支撑构件在常规传动布局里，常被布置在箱体外侧、机架端面或者回转工位的进料侧，用来给短悬臂轴、导向套、检测探头的安装杆提供同轴定位。现场安装时，圆形法兰盘直接贴靠在已加工的基准立面上，盘面上两个预留通孔可穿入内六角螺钉完成锁紧，法兰背面与安装面完全贴合后，前端伸出的中空轴套即可为穿入其中的杆件提供径向约束，避免悬臂端在往复运动或者低速回转过程中出现偏摆。

　　从结构受力逻辑来看，轴套与法兰盘的交接区域是整个零件的应力集中位置，若仅靠直角过渡，轴套承受径向载荷时焊缝或者铸造圆角处很容易出现疲劳开裂。该构件在轴套外周均匀布置了三块三角形加强筋，筋板一侧沿轴套母线方向延伸，另一侧直接抵靠法兰盘内端面，把轴套受到的径向力直接分流到整个法兰盘面，再通过法兰连接点传递到主机机架上，相比无筋的光面轴座，同等壁厚下抗倾覆能力可提升数倍，不需要额外加大轴套外径或者增加法兰厚度就能满足支撑刚度要求。

　　建模过程中首先要锁定的是安装边界：法兰盘的外圆轮廓决定了安装时所需的平面空间，盘面上两个安装孔的中心距需要和配套机架的预钻孔位完全对齐，孔位相对于中心轴套的角度公差会直接影响装配时螺钉能否顺利穿入。轴套的内孔是整个零件的核心工作尺寸，内孔轴线必须与法兰安装端面保持严格垂直，否则穿入其中的传动轴会出现别劲现象，长时间运行后会加剧轴面磨损甚至导致密封件失效。轴套的外伸长度需要匹配被支撑件的悬臂跨度，伸出过长会无谓增加整体重量，伸出过短则无法为杆件提供足够的支撑跨距，三角筋板的轴向长度刚好覆盖轴套与法兰连接的高应力区段，筋板厚度在保证拔模或者铣削加工可行的前提下，兼顾了轻量化与刚度需求。

　　在实际设备改造场景中，这类支座还常被用来替换老旧设备上断裂的原装支撑件，测绘时只需确认法兰安装孔距、轴套内孔直径、轴套外伸长度三个核心尺寸，即可快速完成适配建模。构件的中空结构既可以让传动轴、气管或者线材从中穿过，也能在孔内加装衬套来保护主体零件，磨损后仅更换衬套即可完成维护，不需要整体拆卸替换支座。法兰盘的圆形外缘没有突出的棱角，在设备内部布线密集的工位中也不会刮蹭相邻的油管或者线缆，三角筋板之间留出的空隙还可以作为装配时的扳手空间，方便操作人员从侧面伸入工具锁紧轴套端部的配套紧固件。
