双叉铰接联动支座结构设计

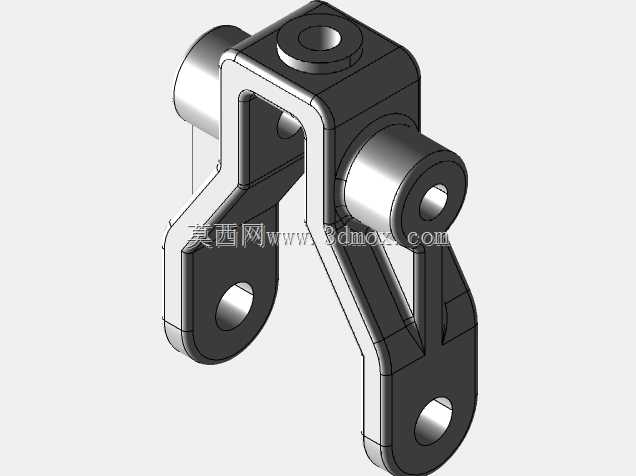

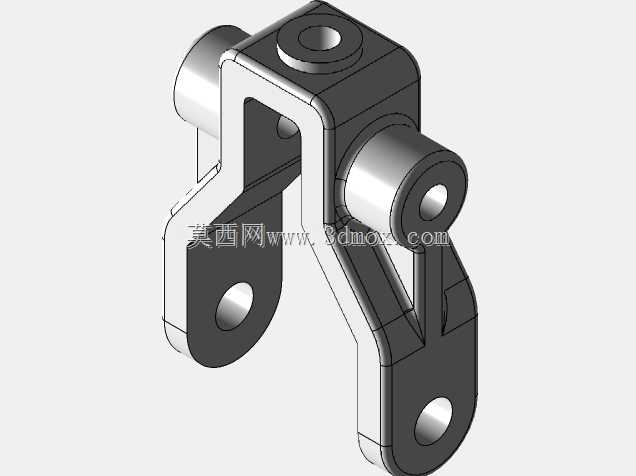

　　该联动铰接支座多用于轻载往复摆动机构的传力节点，常见于包装线拨叉摆臂、小型工装翻转架、自动化料门连杆以及教学实训台的铰接工位。零件本体采用一体化叉架构型，上部设置同轴铰接筒，下部延伸出两片平行承力耳板，中部通过斜向加强筋把载荷从铰接孔分散到两侧耳板，避免单一支臂在交变摆动力下出现根部应力集中。耳板末端开设长圆形安装孔，孔位沿耳板长度方向留有余量，装配时可补偿连杆销孔的累计位置偏差，也方便在磨损后微调铰接中心距。上部铰接筒内孔用于穿装销轴或衬套，筒壁厚度按径向挤压载荷校核，端部预留台阶面，可嵌入耐磨轴套，降低反复转动造成的孔面拉伤。两侧耳板呈对称布置，工作时销轴承受双向剪切，支座本体主要承担弯矩与拉压复合载荷，

　　因此筋板与筒身交接处采用大圆角过渡，减少铣削与铸造过程中的应力突变。外形边界上，两支耳板向下张开并保持平行间距，该间距决定配对连杆端部的厚度上限，设计时需在耳板内侧留出连杆摆动间隙，防止运动到极限角度时侧面磕碰。铰接筒中心到耳板孔中心的跨距是机构运动校核的关键尺寸，直接影响连杆摆角和传动力臂，建模时先锁定两孔中心距，再向外推演筒壁、耳板宽度和筋板轮廓。安装面以耳板孔轴线为基准，销轴穿过支座与配对件后由开口销或挡圈轴向限位，支座本身不需要大面积贴合基面，适合悬空布置在多连杆机构中间。结构细节上，耳板端部做圆弧收头，既消除尖角应力集中，也避免装配刮伤；筒顶的小凸台孔可作为润滑脂注油通道，或用于安装定位销、感应挡片。

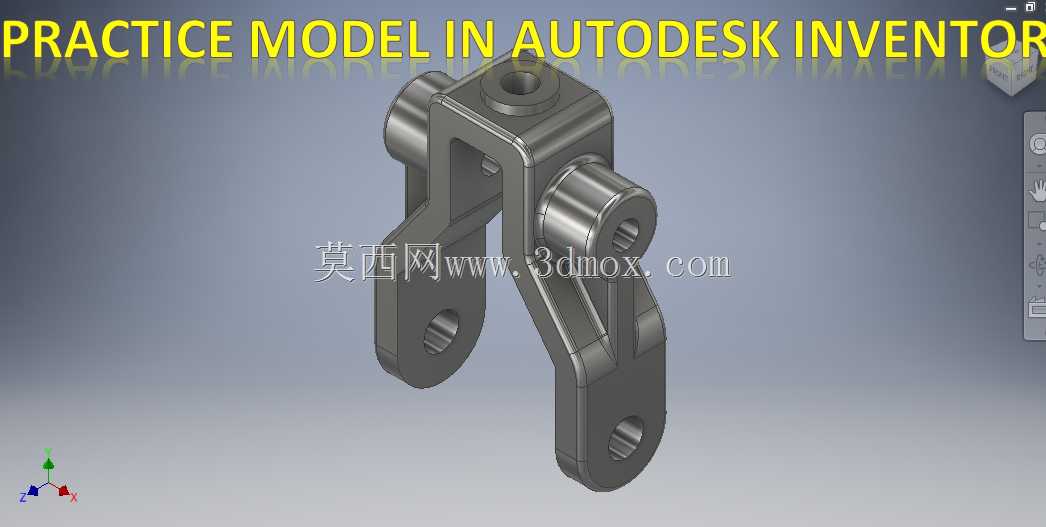

　　建模流程可先绘制单侧耳板草图并拉伸，再镜像得到双叉形态，随后叠加铰接筒与加强筋，最后统一处理孔特征和圆角。这种结构在低速、中频摆动场景下维护方便，衬套磨损后只需更换销轴和轴套，不必整体更换支架；对于需要调整行程的工位，还可通过更换不同孔距的耳板或在长圆孔内偏移销轴来微调运动轨迹。
