卧式轴瓦支撑座夹座结构设计

　　该零件属于剖分式滑动轴承配套的下半轴承座支撑构件，在普通卧式车床、中小型通用机床的主轴传动单元、进给传动副以及各类重载低速回转支承工位中十分常见，主要作用是为轴瓦提供刚性安装基准，承载转轴工作过程中传递的径向载荷，同时通过两侧耳板的铰接孔实现轴承盖的锁紧装配，配合上半轴承盖完成对轴瓦的周向限位，补偿转轴运行中产生的微量同轴度偏差。

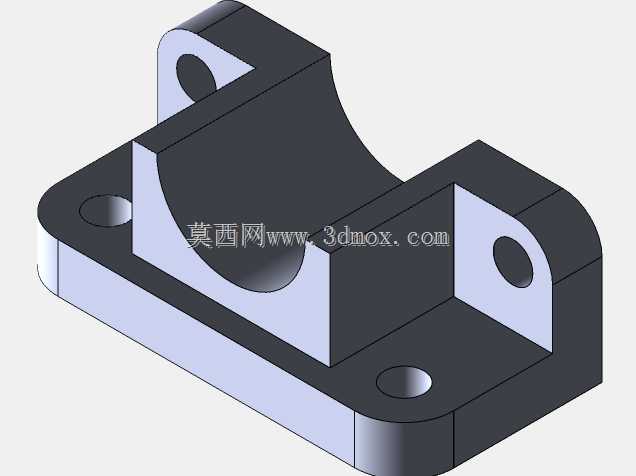

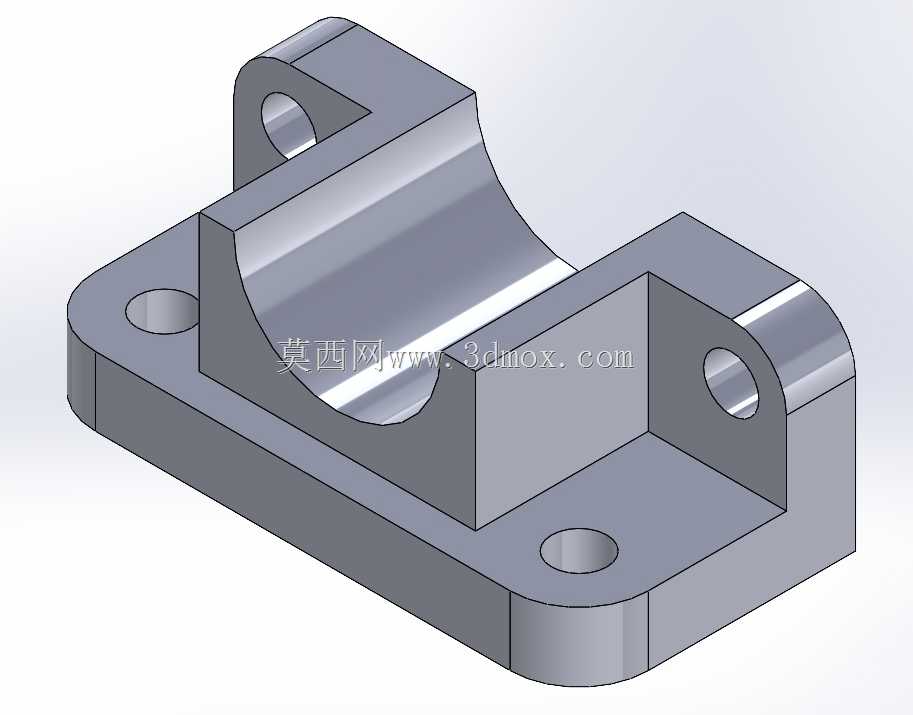

　　从结构布局来看，底部为带圆角的矩形安装法兰，法兰对角位置开设两个贯通沉头安装孔，可直接穿过内六角螺栓将整个支座固定在机床床身、设备机架或者预制安装平台上，法兰边缘做圆角过渡，既消除了热处理与铣削加工过程中的应力集中风险，也避免安装时锐边划伤装配人员。支座中部向上延伸出两个对称的立式支撑耳，两个耳板同轴加工出横向贯通的铰接销孔，该孔用于穿装锁紧螺栓或者铰接销轴，和上方配对的轴承盖形成铰接开合结构，检修更换轴瓦时无需完全拆卸转轴，仅松开一侧销轴即可翻开上盖完成维护，大幅降低停机维保的工作量。

　　两个支撑耳之间的主体承载面为半圆柱形内凹弧面，弧面的曲率半径和配套下半轴瓦的外圆弧面完全匹配，装配时轴瓦可直接贴合嵌入弧槽内，弧面两侧预留的轴向定位台阶能够限制轴瓦沿转轴轴向窜动，保证轴瓦和转轴的配合接触面均匀承载，避免局部偏磨。建模过程中首先以安装法兰底面为装配基准绘制底板草图，拉伸生成法兰实体后对四角做倒圆角处理，随后在法兰上表面定位两个支撑耳的拉伸轮廓，保证两侧耳板关于半圆柱弧面的中心轴对称，再通过旋转切除命令生成中部的半圆弧承载槽，最后依次加工耳板铰接孔、法兰安装沉孔，对所有锐边做工艺倒角。

　　设计时需要重点管控的尺寸边界包括：法兰底面到半圆弧槽最低点的中心高，该尺寸直接决定转轴的安装轴心高度，必须和配对传动部件的轴心高保持一致；两侧铰接孔的同轴度公差需要控制在IT7级以内，避免轴承盖装配后出现偏斜；半圆弧承载槽的内径尺寸需和轴瓦外径采用过渡配合，保证轴瓦装入后无径向松动；法兰上安装孔的孔距需要和安装基座的预留螺栓孔位完全匹配，现场安装时可先将支座落位在安装面，穿入定位销预定位后再锁紧固定螺栓，后续装入轴瓦与转轴后盘动轴件验证转动无卡滞，再扣合上轴承盖穿入锁紧销轴完成最终装配。这类支座结构广泛适配CA系列普通车床的主轴支承改造、小型输送设备的辊筒支承工位以及通用传动装置的滑动轴承安装场景，刚性足、维保便捷，对中精度表现稳定。
