机床管线夹持固定异形支架结构

　　该夹持类支撑件多用于CA6140普通车床周边的液压油管、冷却管路、气动线缆排布场景，在机床改造、管线规整作业中承担径向抱紧与侧向定位作用，避免设备运行过程中管线随拖板往复移动出现晃动、摩擦剐蹭，也能减少管路接头处受交变拉扯出现的松动渗漏问题。

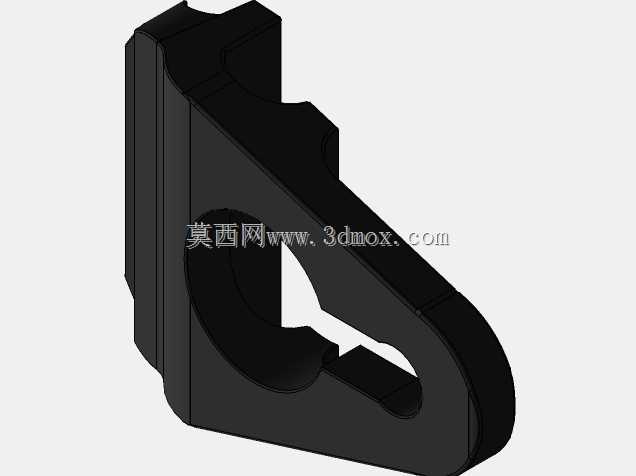

　　从结构形态来看，零件一侧为平直安装基准面，预留的贴合面可直接抵靠机床床身侧壁、拖板护板或者预制安装支板，依托侧边的连接位完成锁附固定；主体延伸出的弧形环抱腔为核心夹持工位，内腔圆弧轮廓适配对应外径的硬管、线束护套，开口处的收窄卡位可在管路压入后形成侧向约束，不需要额外拆分卡箍就能完成管线嵌装，日常检修拆装时只需侧向脱出即可完成管路更换，维护效率远高于传统对合式双片管夹。

　　设计阶段优先考虑了安装边界的避让需求：支架整体采用三角加强的变截面轮廓，从安装立板到弧形夹持端逐步过渡壁厚，既在安装根部保留足够的抗弯折厚度，抵消管线自重和设备振动带来的弯矩，又在夹持臂外侧做了削薄减重处理，不会过多侵占机床周边的操作空间。零件上开设的异形镂空槽一方面用于避让相邻的机床凸起棱边、油管接头六角部位，避免装配时出现干涉顶死，另一方面也可作为扎带穿孔位，当布设多根细线缆时，可通过束带穿过镂空位将线缆二次捆扎固定，拓展夹持容量。

　　建模过程中先以安装贴合面为基准搭建草绘轮廓，将弧形夹持腔的圆心、安装孔位的相对坐标按照车床实际管线走线路径标定，再对两侧侧壁做等距拉伸，后续对所有锐边做倒圆角处理：夹持内腔的圆角避免划伤管线外壁，外部棱边倒圆则消除装配时的应力集中点，长期受机床振动工况下也不会在拐角处萌生裂纹。该支架的安装孔距、环抱内径均可根据现场布设的管线规格调整参数，在老旧机床管线升级、自动化产线周边线缆固定场景中都可直接复用该结构逻辑，不需要重新设计整套夹持工装，单件即可完成单点位的管线承重与限位，替代了原有焊接式管架不可调、拆装麻烦的缺陷。
