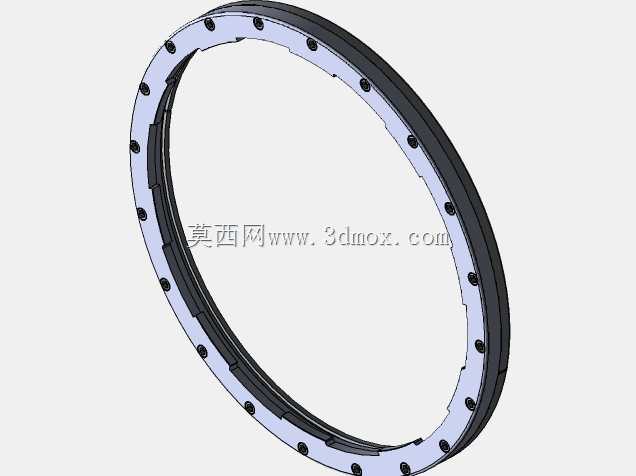

北约标准高压氧舱可移动活动法兰结构

在医用高压氧舱、深海模拟压力舱这类承压密闭设备的舱段对接场景中，这类北约标准型活动法兰是解决舱体轴向对位偏差、补偿安装累计误差的核心连接件。不同于普通固定式焊接法兰，该结构采用分体式双层环体设计，外层为带均布螺栓孔的承压锁紧环，内层为带密封槽的贴合密封环，两层环体之间预留有微小的径向活动余量，在舱段对接时可抵消舱体制造过程中产生的圆度公差、轴向同轴度偏差，避免强行锁紧螺栓导致的密封面压合不均、局部应力集中问题。

从实际使用场景来看，高压氧舱的舱段多为大直径薄壁筒体，现场安装时受吊装精度、地基沉降、筒体焊接变形等因素影响，相邻两段舱体的法兰螺栓孔很难做到完全同轴对位，如果采用传统固定法兰，往往需要通过火焰烤校、千斤顶强行顶推筒体来对齐孔位，不仅安装效率极低，还会在筒体焊接区域产生额外的装配内应力，长期承压运行时存在应力开裂的隐患。而这款可移动法兰的锁紧环可相对于密封环做小范围的径向滑移，安装时可先将密封环与舱体端面贴合定位，再调整外层锁紧环的位置对齐相邻舱段的螺栓孔，无需强行调整筒体位置即可完成穿栓锁紧，大幅降低大直径承压舱段的现场安装难度。

设计层面上，该法兰的密封环端面开有两道环形密封槽，适配O型橡胶密封圈或金属缠绕垫片，密封面的平面度公差控制在0.1mm以内，粗糙度达到Ra1.6，保证在最高0.6MPa的舱内工作压力下无气体泄漏。外层锁紧环上的螺栓孔采用等角度均布设计，孔位数量匹配北约标准压力舱的连接规范，螺栓孔直径比配套螺栓大2mm，预留足够的对位调整余量，同时不会因间隙过大导致锁紧时环体偏移。两层环体的配合面采用间隙配合，配合间隙控制在0.2-0.3mm之间，既保证锁紧环可灵活移动调整对位，又不会因间隙过大导致密封环受压时产生偏斜。

从安装边界来看，该法兰的径向总厚度比同压力等级的固定法兰厚15%左右，设计舱体周边结构时需要预留对应的径向安装空间，避免与舱体外部的加强筋、管路支架产生干涉。法兰的轴向总厚度与同规格固定法兰保持一致，可直接替换原有固定法兰结构，无需调整舱段的轴向预留尺寸。安装时需先将内层密封环与舱体端面采用连续角焊缝焊接固定，焊接时需采取对称分段焊接工艺，控制焊接变形量，保证密封面的平面度符合要求，待焊缝冷却并做无损检测合格后，再将外层锁紧环套入密封环的定位台阶，检查锁紧环的滑动灵活性，确认无卡滞后方可进行舱段对接作业。

在承压性能方面，该法兰的材质选用低合金高强度结构钢，整体经过调质处理，抗拉强度不低于600MPa，可承受舱内压力反复升降带来的疲劳载荷，螺栓锁紧时的预紧力经过精确计算，既保证密封面有足够的压合比压，又不会因预紧力过大导致密封环产生塑性变形。日常维护时，只需在每次开舱检修时检查两层环体配合面是否有锈蚀、杂物卡滞，定期涂抹少量二硫化钼润滑脂保证锁紧环滑动顺畅即可，无需整体拆卸法兰，维护成本远低于传统固定法兰结构。对于多舱段拼接的大型高压氧舱、减压舱设备而言，这类活动法兰结构能有效解决大直径筒体安装对位难题，提升设备的密封可靠性与长期运行稳定性。
