工业框架用欧标槽铝挤型截面结构

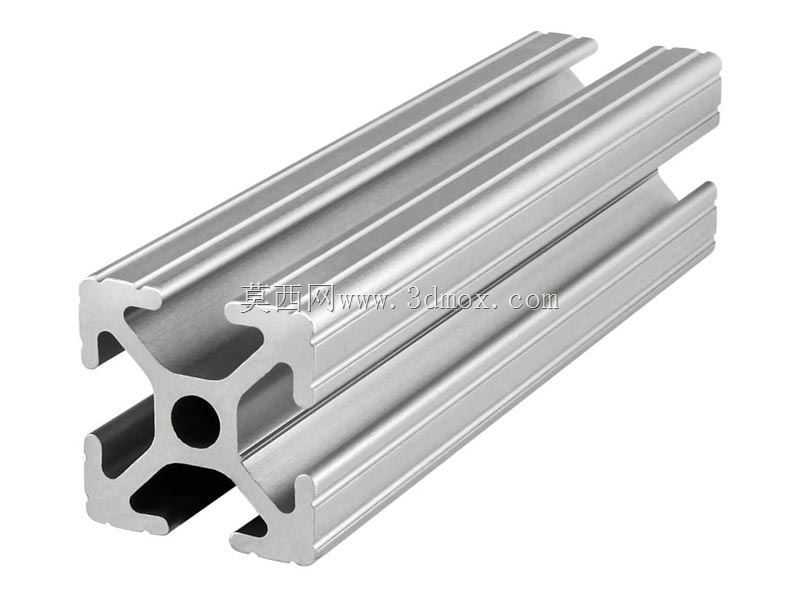

　　做非标设备机架设计时，这类带T型槽的铝挤型材是绕不开的基础构件，早年做小型输送线护架、检测设备台架、实验室工装架都用过同截面的型材，不用焊接、拆改灵活的特性，比焊接方管的适配性高太多。这款型材的截面做了对称四槽设计，四个方向都能直接装入T型螺栓，不管是拼直角框架、还是在型材侧面装传感器安装板、走线槽、防护门板，都不用额外打孔攻丝，组装时只需要端面装角件或者内置连接件就能锁固，后期改线、加配件的时候不用拆整架，松掉对应槽位的螺栓就能调整位置。截面中间的空腔做了带中心孔的加强筋结构，不是纯空心的薄壁设计，既控制了整根型材的重量，又能保证长跨度安装时的抗弯刚度，做1米以内的悬臂支架时，不用额外加加强筋也不会出现明显下挠，要是跨度超过1.

　　2米，也能在中心孔穿入钢棒提升整体刚性，适配不同负载的机架需求。型材的槽口尺寸是标准工业铝型材槽宽，适配市面上通用的T型螺母、弹性螺母，不用单独开模做配套紧固件，配件采购成本很低，组装时不用做表面处理，挤型出来的阳极氧化表层耐磨耐刮，车间日常使用沾了切削液、灰尘，直接用抹布擦就能清理，不会像钢材那样容易生锈掉漆。设计这类型材截面的时候，要特别注意槽口的壁厚和筋位的过渡圆角，要是槽口壁厚太薄，锁螺栓的时候容易把槽口撑变形，导致连接件滑牙；筋位过渡处要是直角，挤型的时候容易出现应力集中，生产出来的型材拉直工序容易开裂，这款截面的筋位都做了小圆角过渡，槽口壁厚也留够了锁附余量，实际组装时用常规扭矩锁螺栓不会出现变形问题。安装边界上，

　　这款型材的端面是平整的挤型切面，做框架拼接时，端面可以直接装端盖，也能攻丝装脚轮、可调支撑脚，四个方向的槽位都能兼容常规的铝型材配件，不管是做小型设备的主机架，还是做设备外围的安全防护栏、物料周转架，都能直接裁切使用，不用二次加工截面，能大幅缩短机架的加工组装周期。
