二十毫米工业铝挤型机架导轨结构

　　在自动化产线、小型工作台、检测治具以及3D打印设备的框架搭建中，20mm截面铝型材属于使用频率极高的基础构件。这一规格兼顾了轻量化与结构刚性，既不会因截面过大造成设备整体笨重，也不会因壁厚与槽口设计不足而在承载后出现明显挠曲。实际选型时，工程师通常先根据载荷分布、跨距和连接方式校核抗弯能力，再决定型材在框架中的排布方向；同样的截面，立向布置与平放布置所获得的有效支撑刚度存在明显差异，槽口朝向也会直接影响后续附件的安装效率。

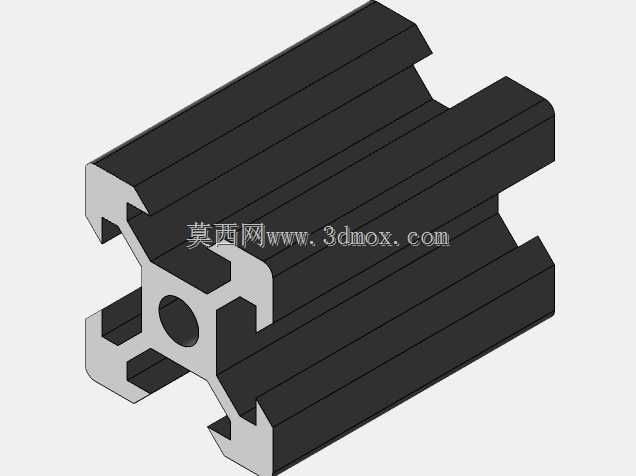

　　该铝型材采用四面带槽的对称截面，中心预留贯通孔道，外部轮廓通过多组加强筋形成封闭与半封闭结合的受力结构。槽型轮廓用于嵌入T型螺栓或滑块螺母，使面板、铰链、传感器支架、导轨、拖链和防护罩能够沿长度方向任意定位，不必在型材主体上额外钻孔。中心孔道既可作为穿线通道，容纳传感器线缆、气管或低压线束，也可在需要时穿入拉杆，提升长框架拼接后的整体拉紧效果。对于需要频繁改型的实验台和教学装备，这种结构能显著减少二次加工量，拆装调整时只需松开端部或槽内紧固件，即可移动横梁位置。

　　从建模思路看，截面草图需要优先保证槽口、壁厚和筋位的对称关系。拉伸实体时应保持长度方向特征连续，端部切割面与槽口中心线的垂直度会影响拼接间隙；若端面存在偏斜，角件或隐藏式连接件锁紧后容易在框架内产生附加内应力。圆角过渡不能只按外观处理，筋位交汇处的圆角承担应力分散作用，过小的圆角在受冲击或长期振动工况下可能成为裂纹起始位置。槽口唇部则要兼顾螺母装入和防转需求，唇部过宽会降低夹持可靠性，过窄又会限制标准紧固件的通用互换。

　　安装边界方面，20mm规格适合构成紧凑型设备骨架，常见立柱与横梁按正交方式组合，转角处可采用角件、角槽连接件或端面攻纹连接。外装面板时应预留紧固件沉入空间，避免门板、亚克力护板或钣金封板与槽口螺栓发生干涉；若框架内部布置直线运动模组，还需核对型材中心线与运动轴的平行度，槽口可作为目视基准，但最终装配仍应以加工基准面或校准仪器为准。多根型材并行使用时，间距要兼顾覆板挠度和维护操作空间，线缆从中心孔引出的位置应设置防磨护圈，减少往复振动对线皮的切割。

　　在机床周边防护、轻工装配工位、视觉检测支架等场景中，这类型材还常与脚轮、可调脚杯、门吸和层板托配合。底部承力节点应把紧固件布置在靠近受力轴线的位置，避免悬臂端单独承受偏载；高速运动设备上则需检查连接点防松，槽内螺母的咬合长度和螺栓预紧力不能仅凭手感确定。通过合理利用连续槽道和中心孔，框架可在少焊接、少钻孔的条件下完成搭建，后期维护、扩展和搬迁都更方便。
