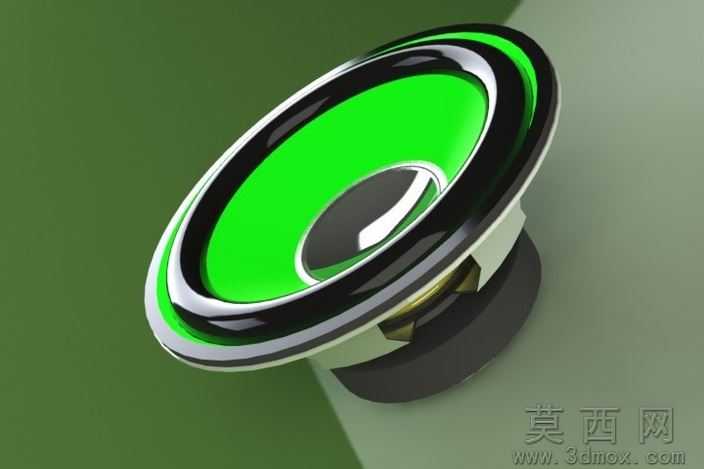

红黑配色圆形动圈式扬声器三维设计

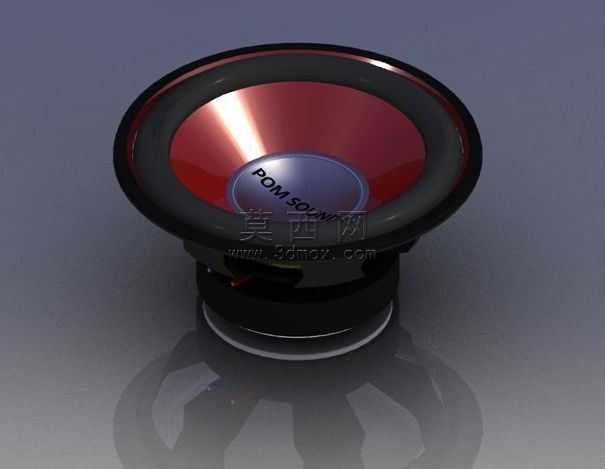

本作品为动圈式扬声器的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循电声器件的实际生产结构逻辑，对扬声器的各个组成部件进行了独立建模后完成总装配。首先构建的是锥形振膜部分，采用红黑撞色的视觉设计，振膜曲面通过放样曲面命令生成，精准还原了纸盆（或复合材质振膜）的锥度弧度，边缘的折环部分单独建模，还原了橡胶折环的环形凸起结构，保证后续结构运动仿真的合理性。振膜中心的防尘帽采用圆形凸面结构，表面添加了品牌标识的浮雕细节，通过包覆命令实现标识与曲面的完美贴合，无拉伸变形问题。磁路系统部分，建模还原了T铁、华司、环形磁钢的同轴装配结构，磁钢采用黑色哑光材质表现，T铁与华司采用镀锌金属材质，精准还原各部件的配合公差，磁隙位置的尺寸严格按照常规动圈扬声器的设计参数设定，保证结构合理性。盆架部分采用一体化的黑色硬质结构建模，边缘的安装固定孔位按照标准安装尺寸阵列排布，方便后续直接调用至音响产品的装配设计中。接线端子部分设置在盆架后侧，还原了焊片式接线结构的细节。渲染阶段采用Keyshot完成材质与光影调试，振膜红色部分采用带细微珠光质感的半光泽漆面材质，黑色折环采用哑光橡胶材质，金属部件采用带细微拉丝纹理的镀铬或镀锌金属材质，磁钢采用磨砂黑色金属材质，背景采用深灰色渐变环境，添加地面反射效果，突出扬声器的结构层次感与材质质感，光影采用侧上方主光源搭配补光，清晰展现振膜的曲面反光与折环的结构细节。设计过程中兼顾了外观视觉效果与结构合理性，所有部件的尺寸比例符合常规4英寸全频动圈扬声器的实际参数，既可以作为外观设计参考，也可用于结构原理演示、教学展示等场景，模型装配关系完整，无干涉问题，可直接导出用于后续的工程图生成或3D打印验证。
