四色套装荧光记号笔外观结构三维设计

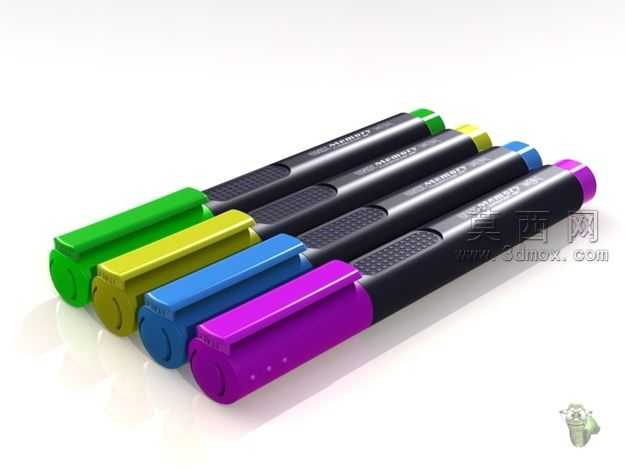

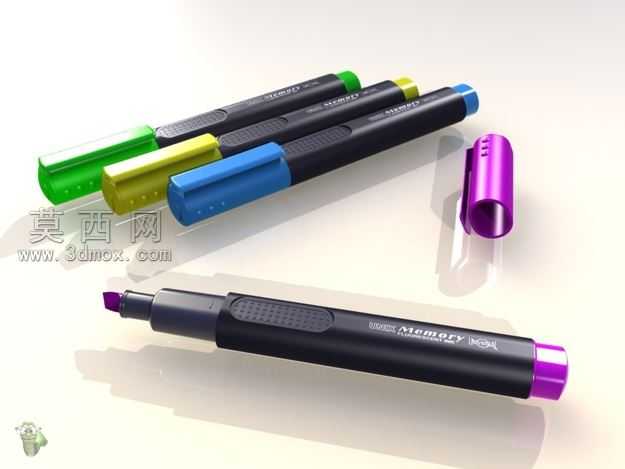

本作品为四色套装荧光记号笔的三维建模设计，建模过程以实物测量数据为核心依据，先通过游标卡尺对实体记号笔的各部位尺寸进行精准测绘，获取笔身长度、笔帽直径、笔夹弧度、防滑纹理间距等核心参数，再依托三维建模软件完成全结构搭建。建模阶段采用自底向上的设计逻辑，首先构建笔身主体基础圆柱特征，通过拉伸、切除命令完成笔身内部的笔芯容纳腔结构，再对笔身表面的防滑握持区域进行细节处理，采用阵列命令生成等距分布的点状防滑纹理，同时通过曲面扫掠命令构建笔身侧面的品牌标识凹槽，保证外观还原度。笔帽部分单独进行子装配建模，首先匹配笔身端部的卡扣结构，设计笔帽内部的环形卡位凸台，确保笔帽与笔身扣合时的装配精度，再通过曲面拉伸、圆角过渡命令构建笔夹结构，对笔夹与笔帽的连接部位做应力过渡处理，还原实物笔夹的弹性形变空间，同时对笔帽顶端的彩色标识区域做分色面拆分，为后续材质赋予做准备。渲染阶段采用哑光塑料材质作为笔身主体材质，调整材质的粗糙度参数还原记号笔笔身的磨砂防滑质感，笔帽部分根据四个不同配色分别赋予高饱和度的绿、黄、蓝、紫半透明荧光塑料材质，调整材质的透光率与折射参数，模拟荧光记号笔笔帽的半通透视觉效果，场景搭建采用纯白影棚环境，添加三点布光系统，主光源从侧上方45度角照射，突出笔身的纹理层次与笔帽的色彩质感，辅光源补亮暗部避免死黑，添加微弱的环境反射效果提升模型真实感。设计过程中重点还原了记号笔的人机握持结构，笔身的防滑区域位置对应日常握持的手指接触范围，笔身直径参数贴合成年人握持的舒适尺寸，各部件之间的装配间隙控制在合理公差范围内，既保证了外观的高度还原，也完整复现了产品的结构逻辑，可用于文具产品的外观展示、结构验证以及相关教学演示场景。
