四缸内燃机曲柄活塞连杆总成结构

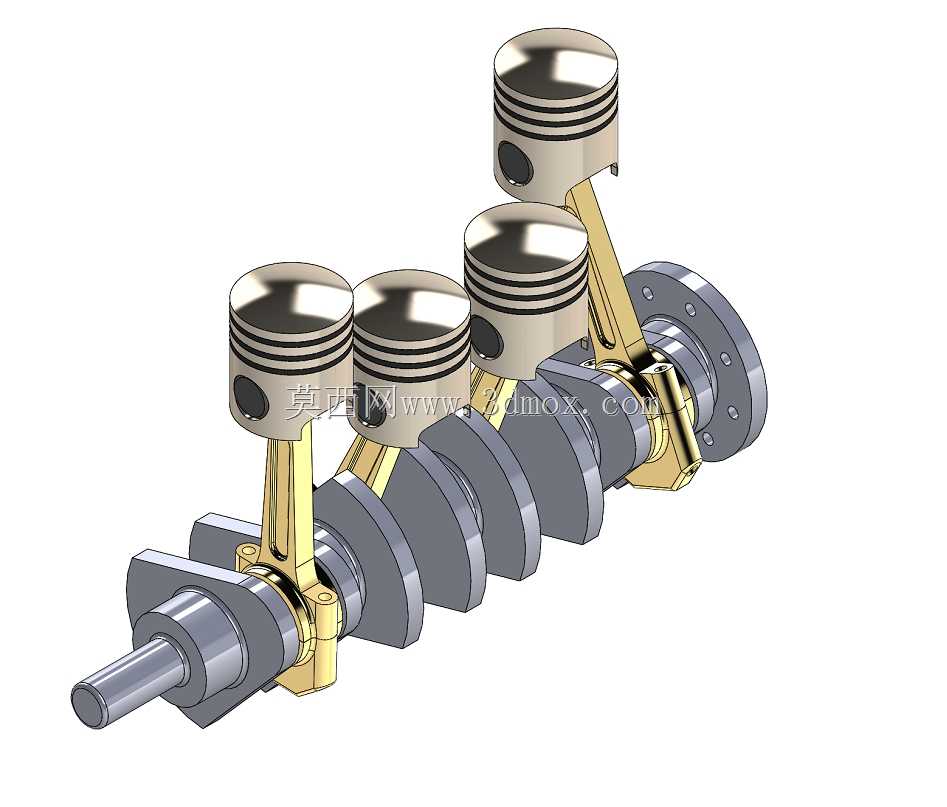

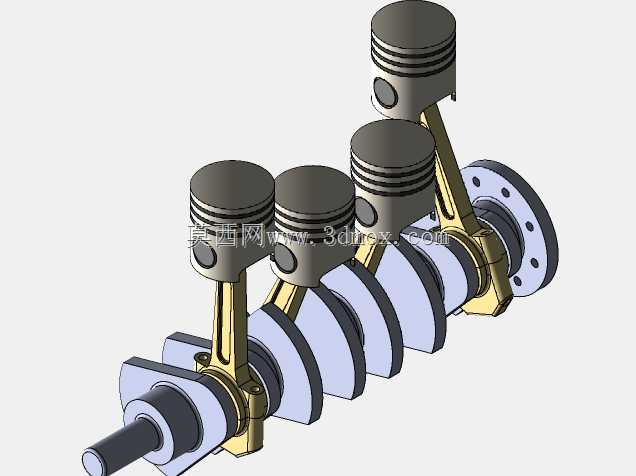

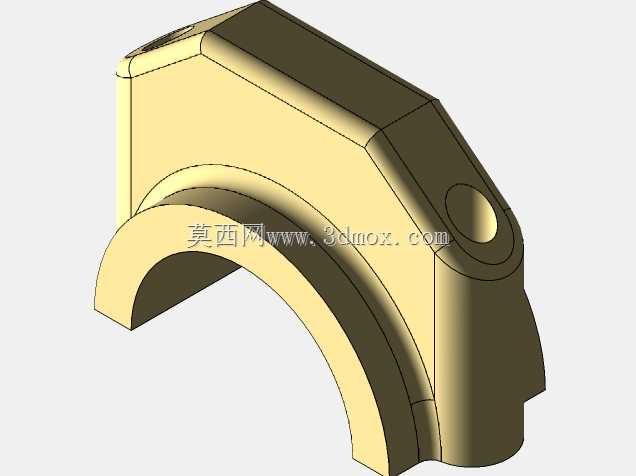

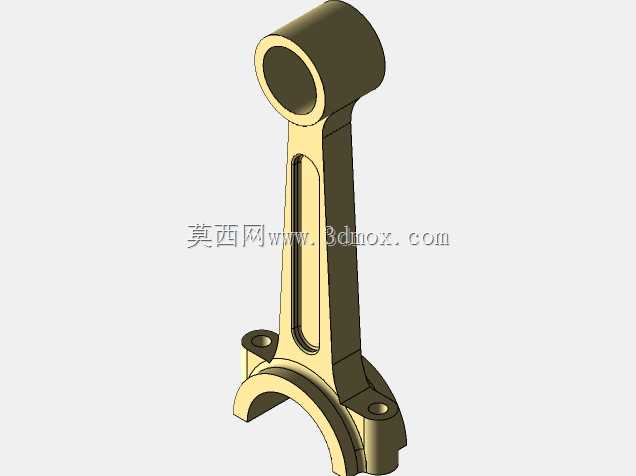

　　这套曲柄连杆总成围绕直列四缸内燃机的核心运动链展开，建模时先从曲轴主轴颈同轴度、连杆轴颈相位角入手，把四个气缸的做功间隔、活塞上下止点位置和曲轴回转中心的空间关系逐一锁定。四组活塞沿曲轴轴向等距排布，相邻曲拐按点火顺序错开相位，避免连续两缸同向运动造成的惯性力叠加；活塞头部保留环槽结构，用于布置气环与油环，裙部型面则按往复导向需求处理，连杆大头采用剖分式结合面，便于装配时抱合在曲轴连杆轴颈上，小头通过活塞销与活塞铰接。

　　从实际用途看，该机构是内燃机中将燃烧压力转化为旋转扭矩的关键部件：燃气作用在活塞顶面的推力经连杆传递到曲拐，再由曲轴后端法兰输出给传动系统。它既服务于乘用车、轻型商用车的动力单元开发，也可用于教学演示、运动干涉校核和维修拆装培训。设计过程中需要同时处理往复惯性力与旋转惯性力，四缸布置本身有利于一阶往复惯性力的平衡，但曲轴仍需通过平衡重抵消曲拐和连杆大头旋转质量产生的离心力矩，因此模型中扇形平衡重与曲拐一体成型，位置和质量分布直接影响整机振动水平。

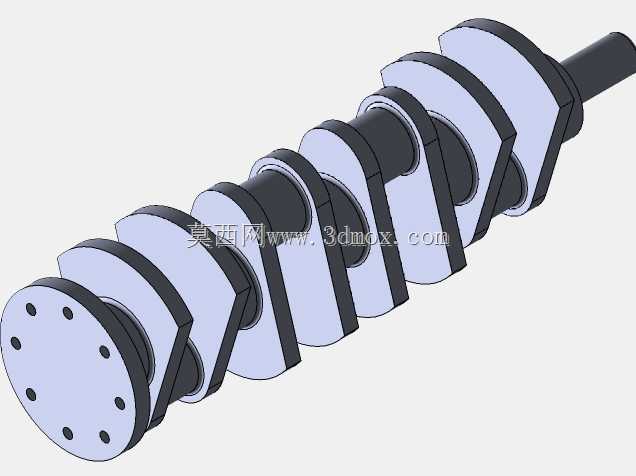

　　外形与安装边界方面，曲轴前端轴颈用于布置正时传动或带轮，后端法兰连接飞轮或动力输出部件，主轴颈中心线构成整机装配基准；活塞外径必须与气缸套间隙匹配，连杆运动轨迹不能与缸体下部、曲轴箱内壁发生干涉。建模时需要重点检查活塞在上止点、下止点及中间转角时，连杆大头与平衡重、缸壁之间的最小间隙，同时确认活塞销孔、连杆螺栓孔、曲轴油道孔等特征的相对位置。该结构没有把外围缸盖、缸体全部纳入，而是突出动力转换部件之间的装配关系，便于从业者观察曲拐相位、连杆摆角和活塞行程，也为后续进行运动仿真、强度分析和整机布置提供清晰的几何基础。
