多爪自定心拉拔拆卸工装结构设计

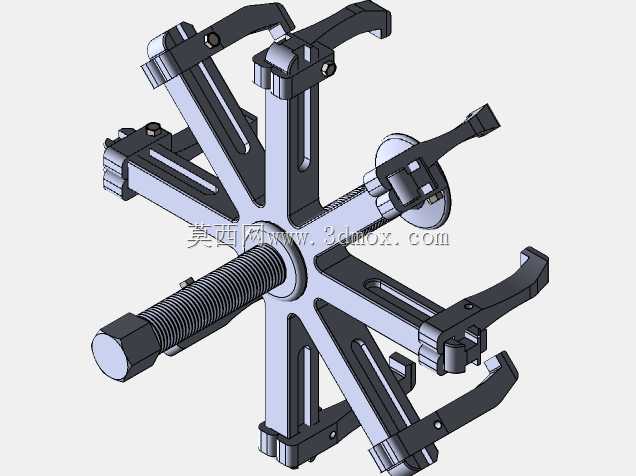

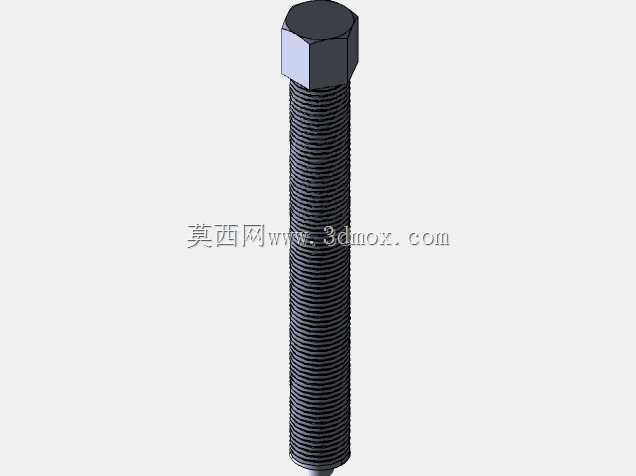

　　这套六爪拉拔工装的结构方案，最初是针对车间维修场景里皮带轮、轴承内圈、联轴器轮毂这类过盈配合件拆卸难题梳理出来的。常规两爪拉马在受力时很容易出现爪钩滑脱、单侧偏载的问题，遇到大直径薄壁轮毂或者周向受力要求均匀的工件，两三个钩爪的接触点太少，局部拉力集中还会把工件边缘拉裂，这套六爪均布的结构就是围绕这个痛点展开的。中心承压螺杆采用梯形传动螺纹，螺杆底端设置可旋转的承压顶盘，作业时顶盘抵在轴端中心孔或者加工平整的轴端端面上，转动螺杆时轴向反力通过顶盘均匀传递到轴体，六个钩爪则同步勾住被拆卸工件的后侧法兰端面，周向每间隔六十度就有一个受力点，拉力沿工件圆周均匀分布，不会出现单侧翘曲。钩爪部分做了铰接可调设计，

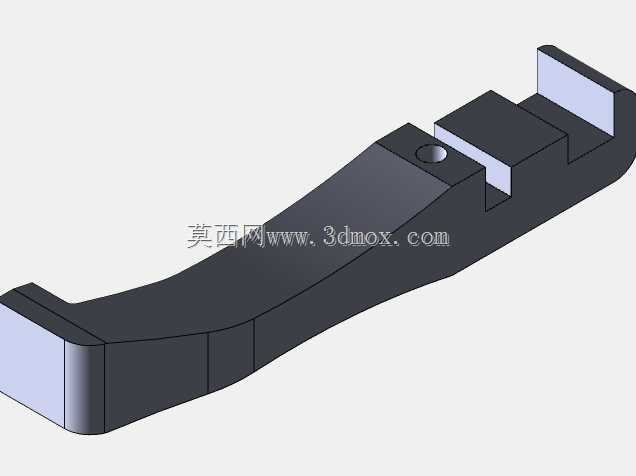

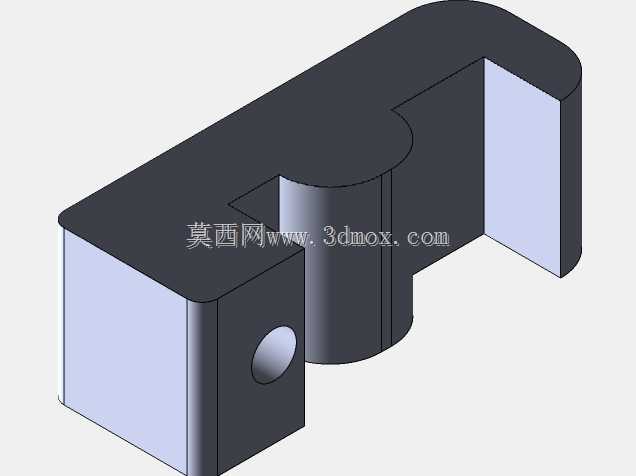

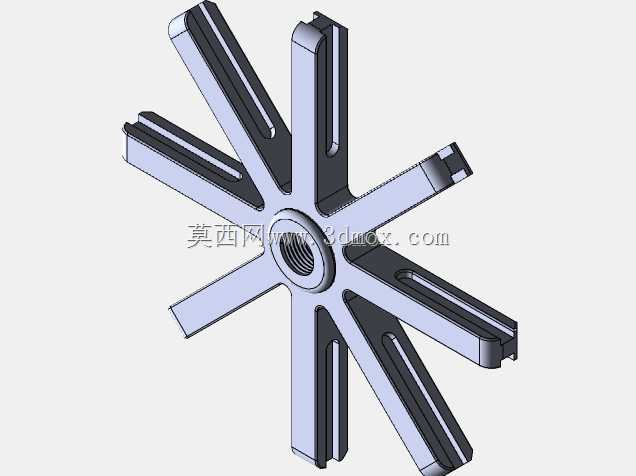

　　每根爪臂和中部星形支撑盘之间通过销轴连接，爪臂上开设多档调节槽，可以根据被拉拔工件的外径、钩挂台阶的深度调整爪钩的伸出长度与开合角度，适配不同直径尺寸的盘类、套类零件。星形支撑盘作为整个工装的承载基体，六个辐射臂的截面做了加强筋处理，承受轴向拉力时臂体的弯曲变形量控制在很小范围内，避免爪臂外张导致脱钩。现场使用时，先根据工件外径把六个钩爪的开度调整到一致，将钩爪全部卡入工件后侧的避让台阶，确认中心顶盘和轴端中心对正后，逐步加力转动中心螺杆，整个过程中六个爪的受力偏差可以通过臂体的铰接间隙自动补偿，不需要反复逐个调整爪位。安装边界上，这套工装收拢状态下爪尖的最小合围直径可以覆盖小尺寸轴承拆卸，

　　完全张开后钩爪的最大作业半径能够适配中型减速机输入轴、机床主轴皮带轮这类常见维修件，中心螺杆的有效行程预留了足够的拉出距离，不需要在拉拔过程中中途加装接长杆。结构建模时所有铰接销轴的配合间隙、爪臂调节槽的定位档位都做了完整还原，螺杆和中心螺母座的螺纹配合、顶盘的旋转自由度也按照实际装配关系搭建，既可以作为维修工装的加工参考，也能用来演示过盈件拆卸的受力传递逻辑，针对CA6140车床主轴箱维修时的带轮、齿轮拆卸场景，这套六爪结构的受力稳定性远优于普通两爪拉马，能避免拆卸过程中损伤轴面和工件配合面。
