六规格型材可调钻孔定位夹具结构

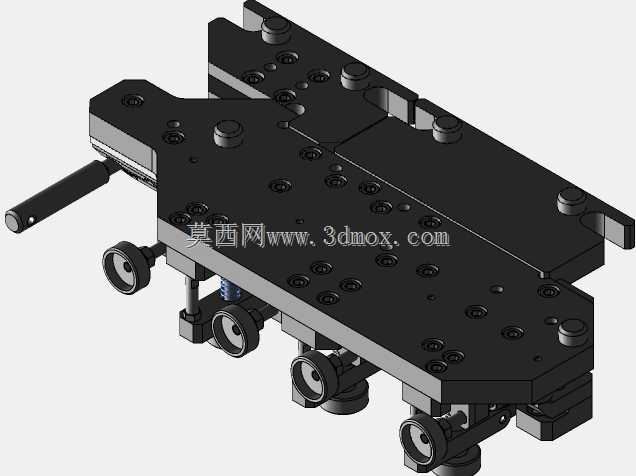

　　这套夹具面向型材批量钻孔工序的柔性装夹需求，适配六种不同截面规格的长条型材，在中小批量多品种加工场景下替代单规格专用夹具，减少换型时的工装拆装与对刀耗时。整体结构以基座为承载主体，基座上沿型材送进方向排布多组适配定位槽，对应不同截面轮廓的型材侧边与底面限位，避免钻孔过程中型材受轴向进给力出现窜动；核心功能部件为可调节钻孔止动块，止动块通过导轨副与基座连接，松开锁紧件后可沿型材长度方向滑移，匹配不同孔位的轴向定位要求，调整到位后通过锁紧螺钉刚性固定，定位基准统一依托基座加工面，重复定位精度可满足常规型材孔位公差要求。

　　从实际加工流程来看，操作工先根据待加工型材的截面规格，选择基座上对应的定位槽位，将型材沿槽口推入，靠紧槽侧定位面完成径向限位；随后滑移止动块至工艺文件规定的孔位轴向位置，锁紧后将型材端面抵靠止动块工作面，即可启动钻床完成钻孔作业。换型加工另一规格型材时，无需拆卸夹具主体，仅需切换对应定位槽、重新调整止动块位置即可，大幅压缩工装准备周期。

　　结构设计上充分考虑了车间实操的边界约束：基座整体采用铸铁或焊接钢结构件，底面预留与钻床工作台T型槽匹配的安装孔位，可通过T型螺栓直接固定在标准钻床工作台上，安装边界覆盖常用台式钻床、立式钻床的工作台台面尺寸，无需额外改造机床接口。止动块的调节行程覆盖六种型材的常规孔位分布范围，调节方向与钻头进给方向垂直，避免钻孔切削力直接作用在锁紧机构上；所有定位接触面均预留磨削加工余量，装配后可统一修磨保证定位面的平面度与垂直度，长期使用出现磨损后，可单独更换止动块耐磨衬条，无需整体报废夹具。

　　针对型材钻孔时的排屑问题，基座定位槽下方预留排屑间隙，钻孔产生的切屑可直接落入机床排屑槽，不会堆积在定位面内影响型材装夹精度；夹具整体高度控制在钻床主轴行程的合理区间内，保证钻头进给全程处于有效工作行程，避免出现超程或钻不透的情况。这套结构兼顾了专用夹具的刚性与组合夹具的柔性，在门窗型材加工、机架型材预制、自动化设备框架下料钻孔等场景中，能够稳定承担装夹定位职能，结构无复杂传动部件，日常维护仅需定期清理切屑、检查锁紧件预紧力即可，适配车间多品种轮换加工的生产节奏。
