键槽加工专用立式虎钳夹具结构

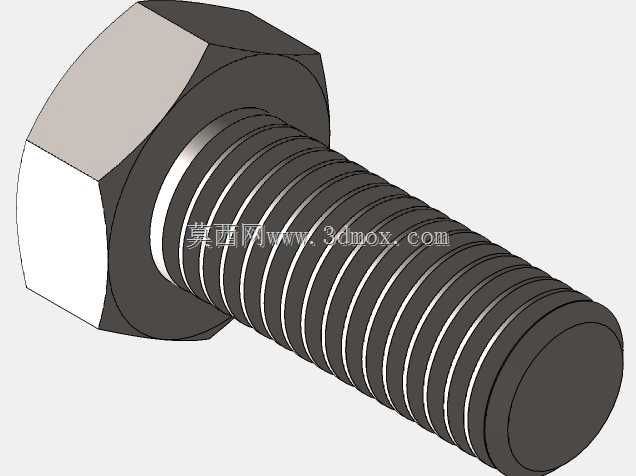

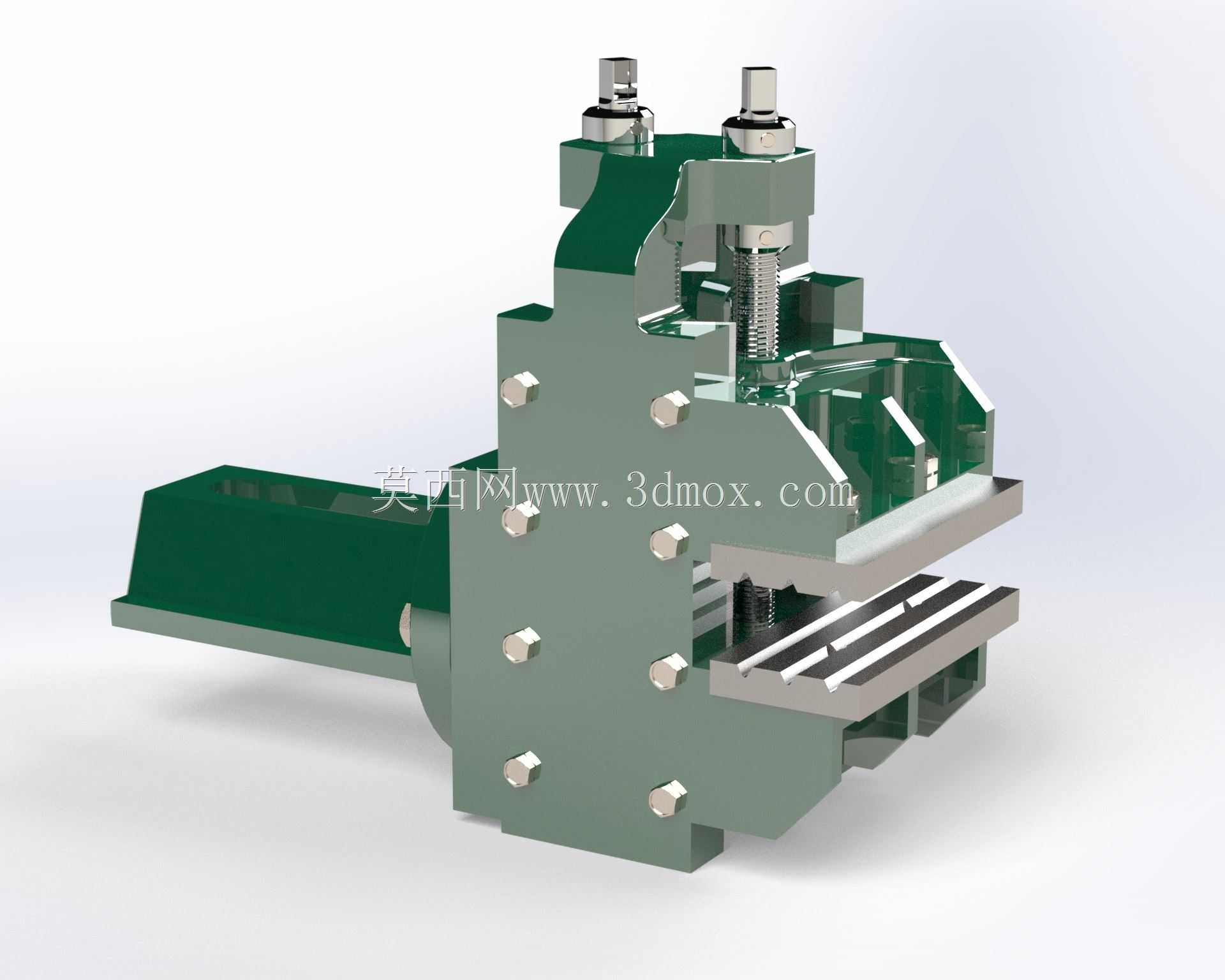

　　这套键槽虎钳属于机床加工工位上的专用装夹工装，核心用途是在轴类、套类及小型块状工件铣削键槽、开槽工序中提供稳定夹持，区别于普通平口钳的通用夹持逻辑，其结构围绕键槽加工的对刀、避让与刚性需求做了针对性布置。从实际产线使用场景看，这类虎钳常布置在普通铣床、立式加工中心或键槽铣专机工作台面上，工件送入钳口后通过丝杠驱动活动钳身完成预紧，顶部两组带锁紧螺母的压紧螺栓可进一步施加垂直方向压持力，避免铣刀断续切削时工件出现抬动、窜位，尤其适合长轴件侧部开键槽时承受径向切削力的工况。

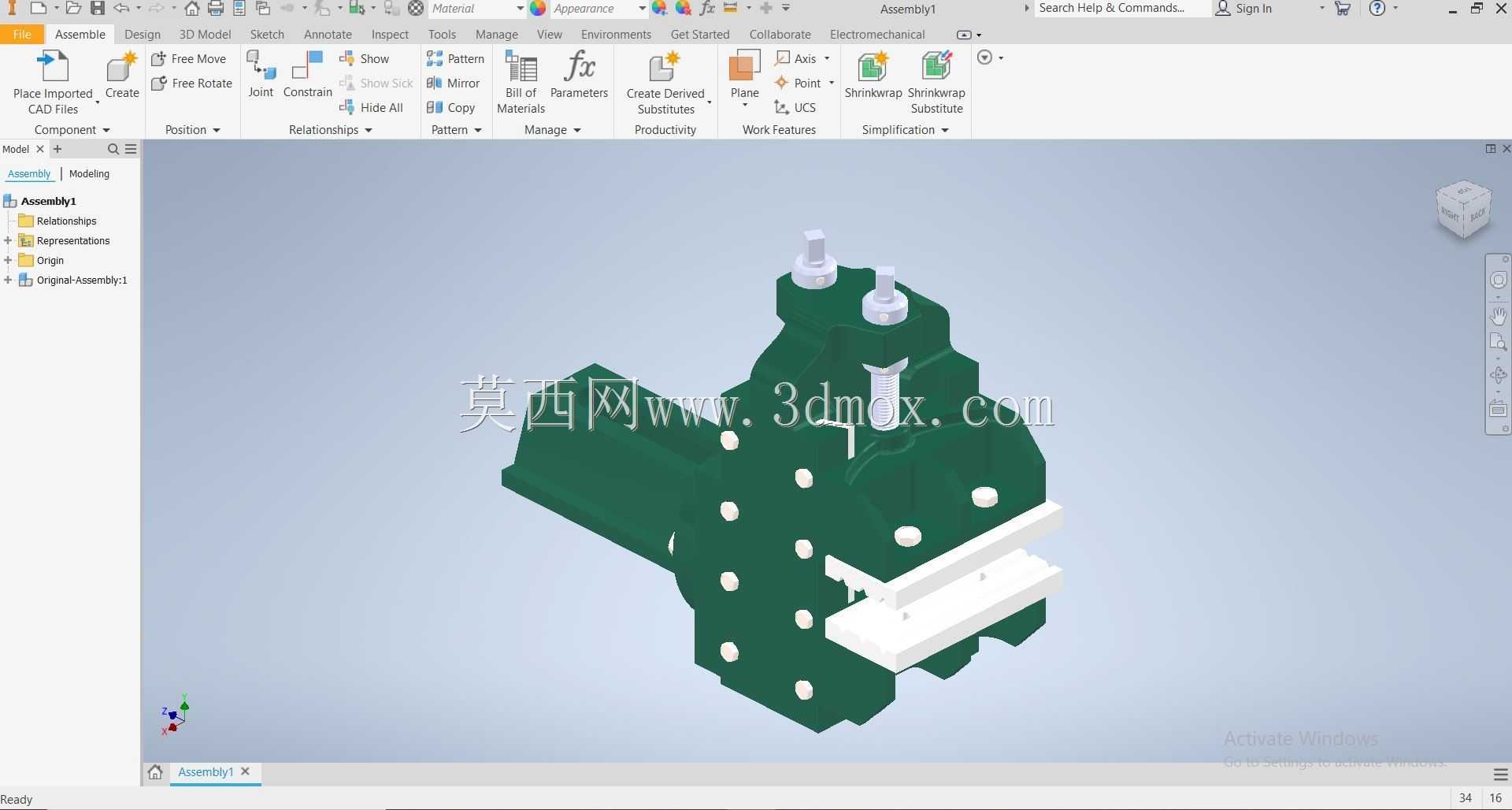

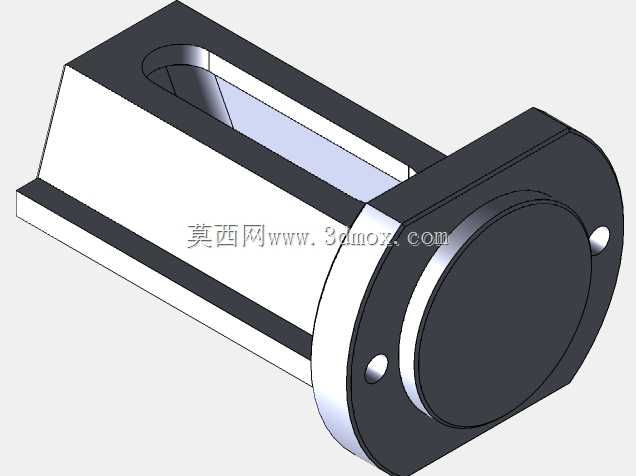

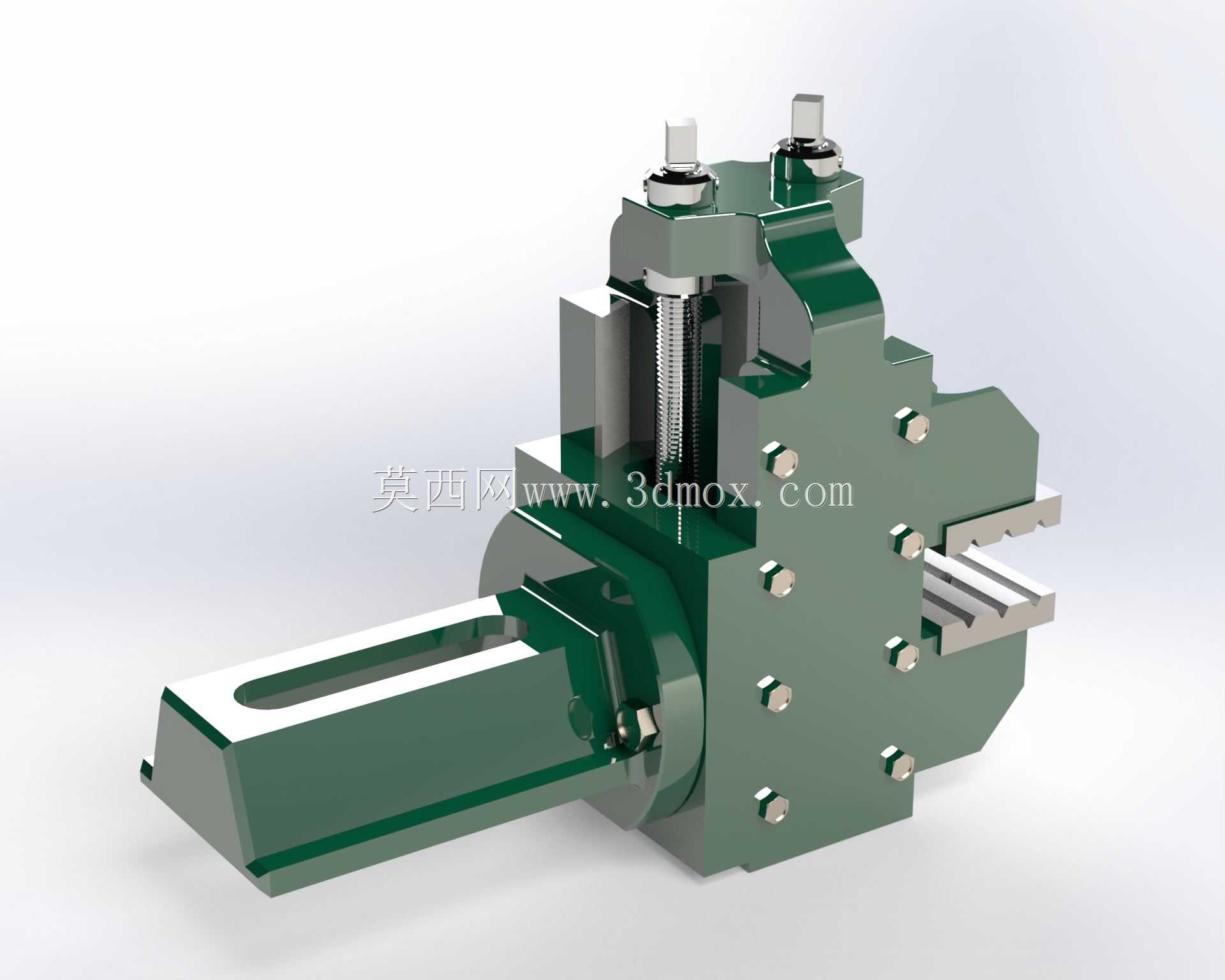

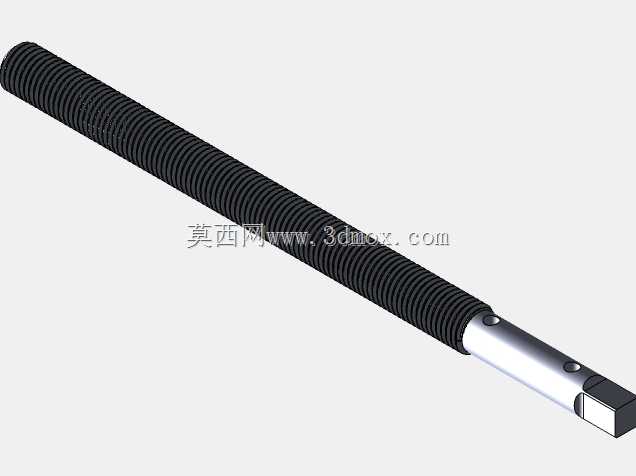

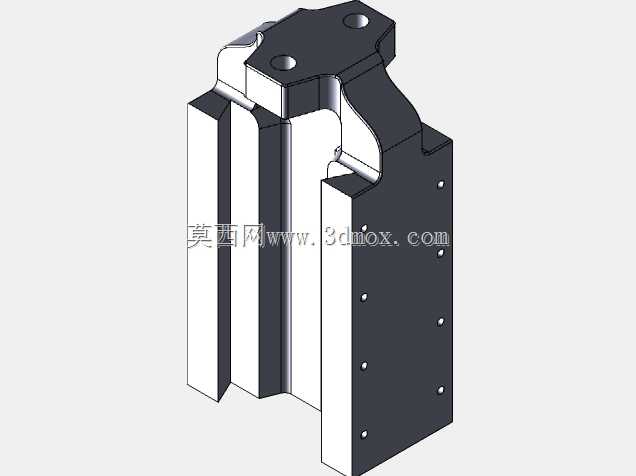

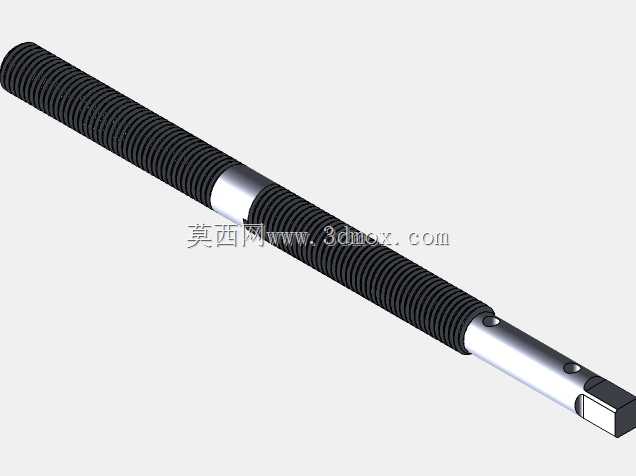

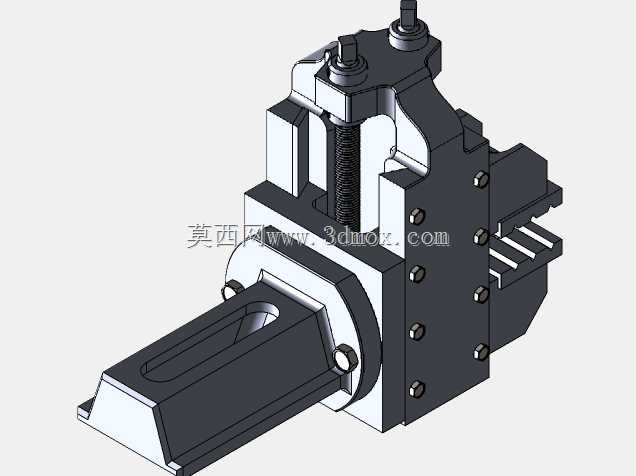

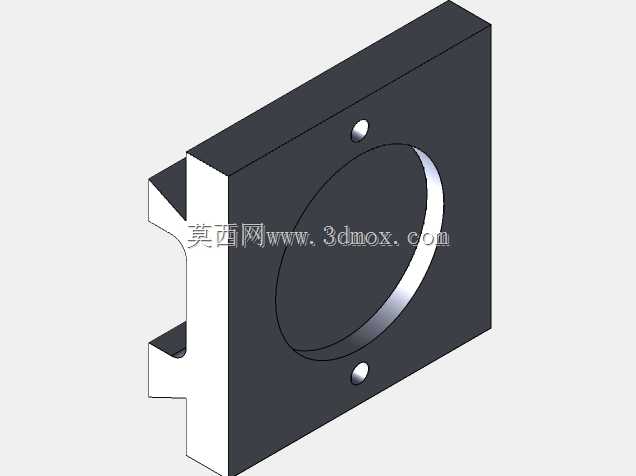

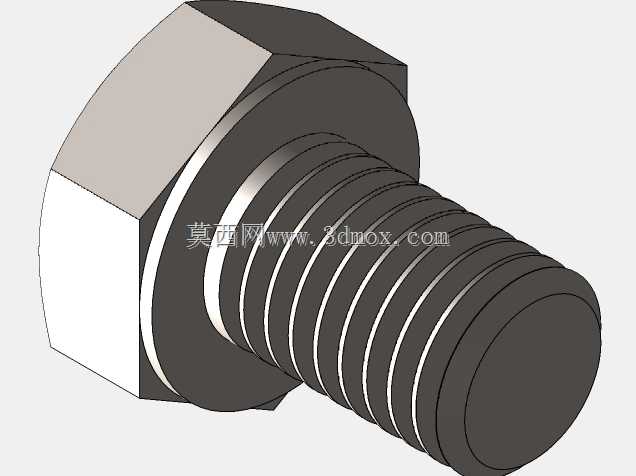

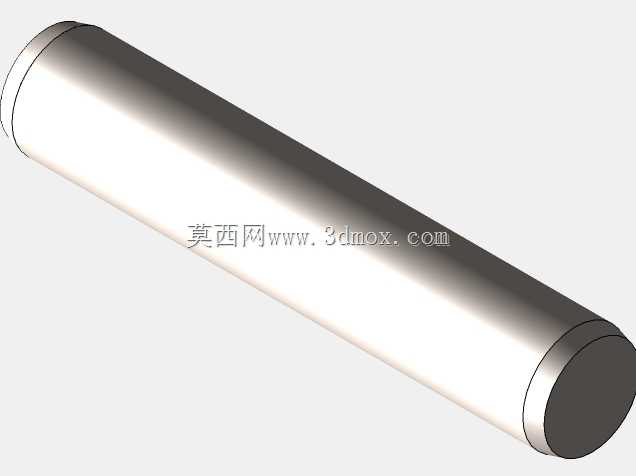

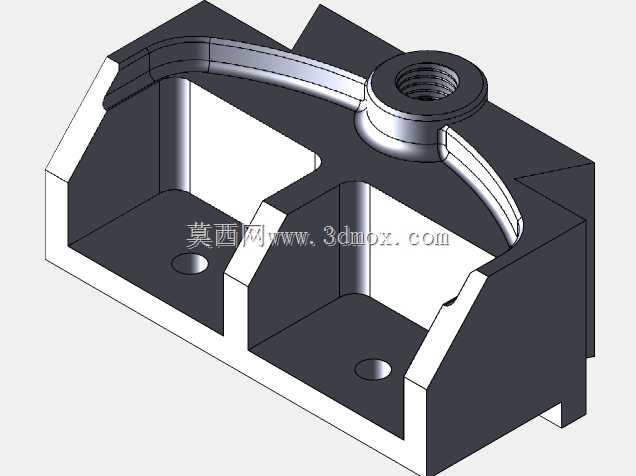

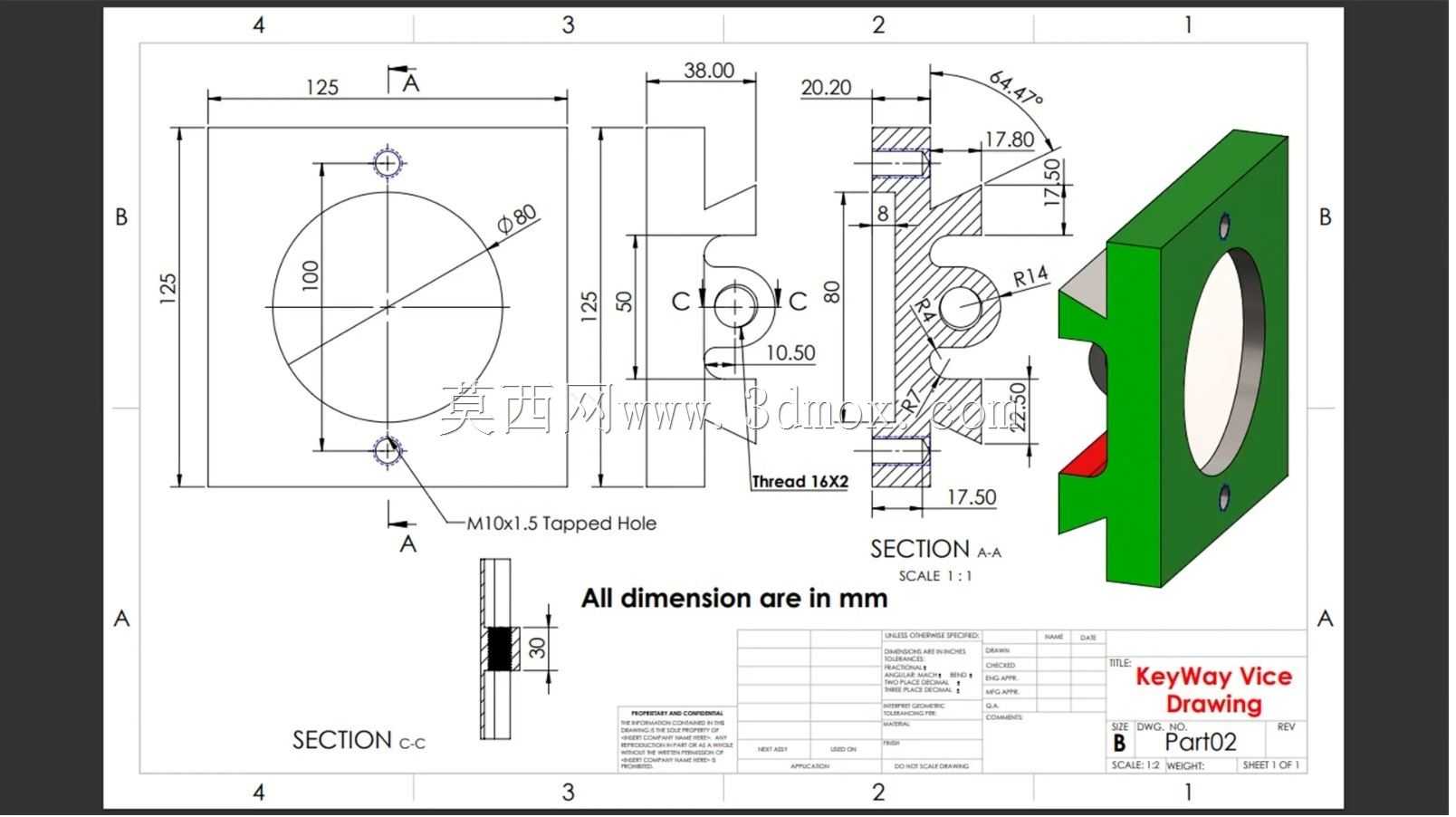

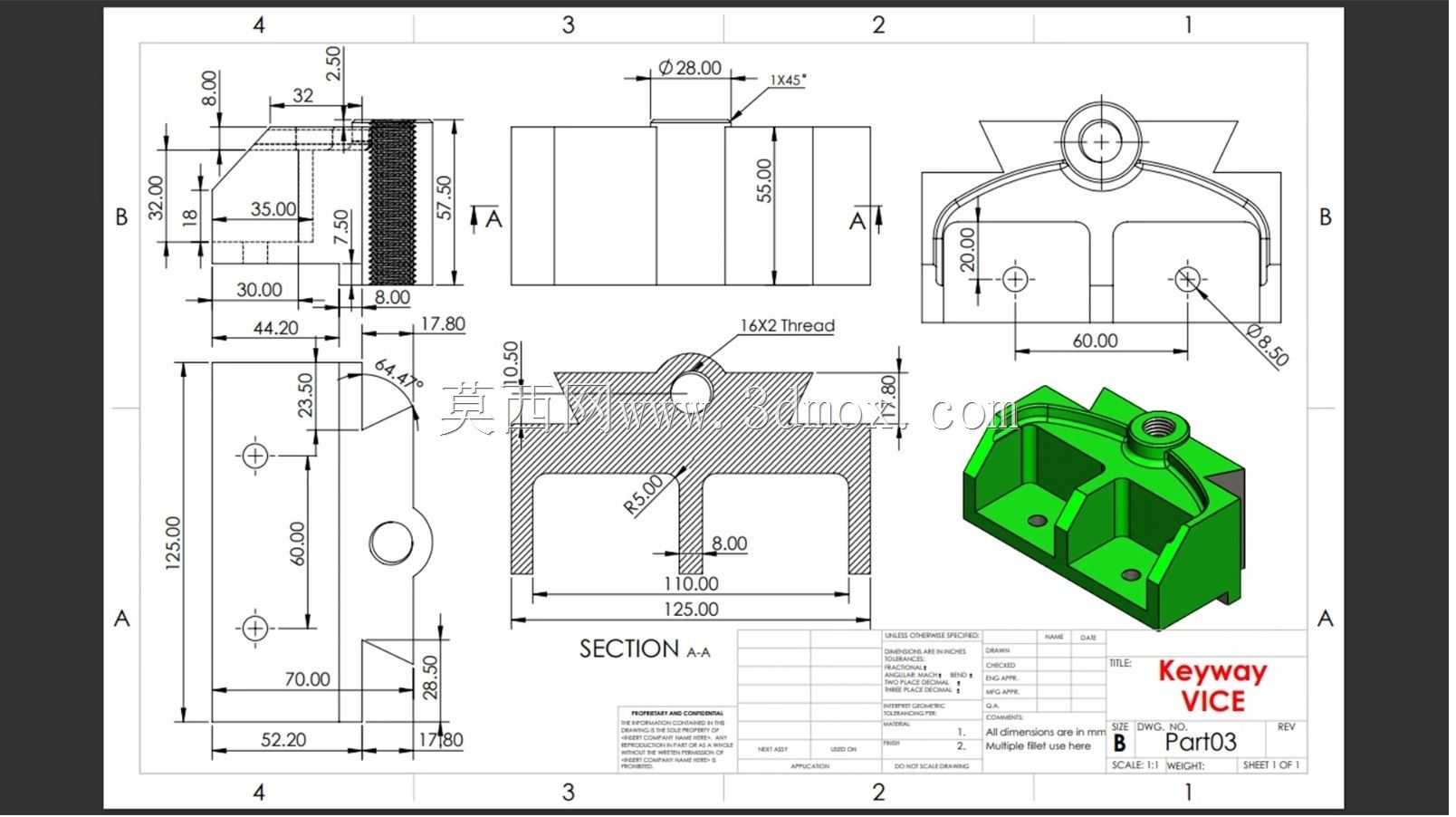

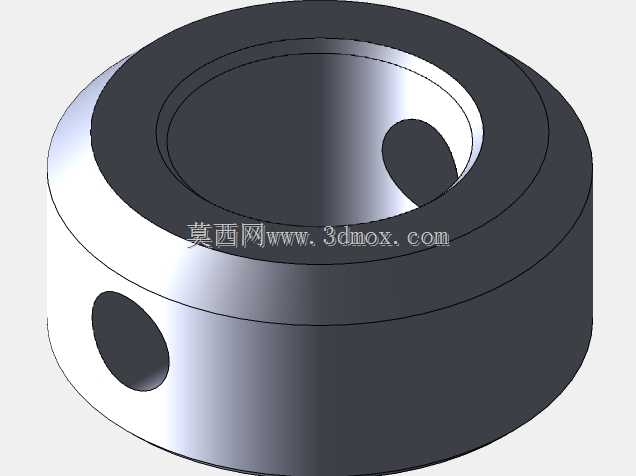

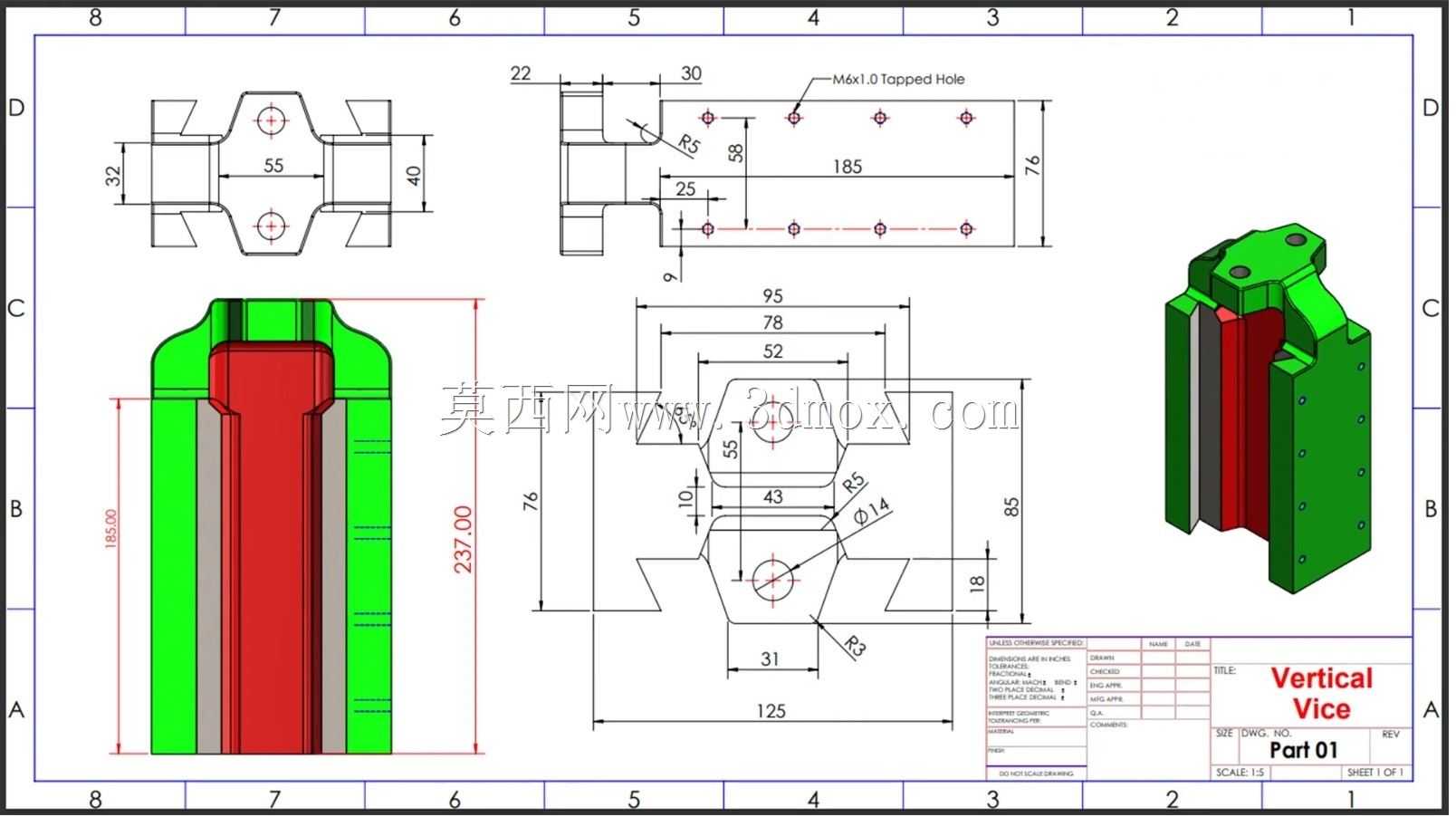

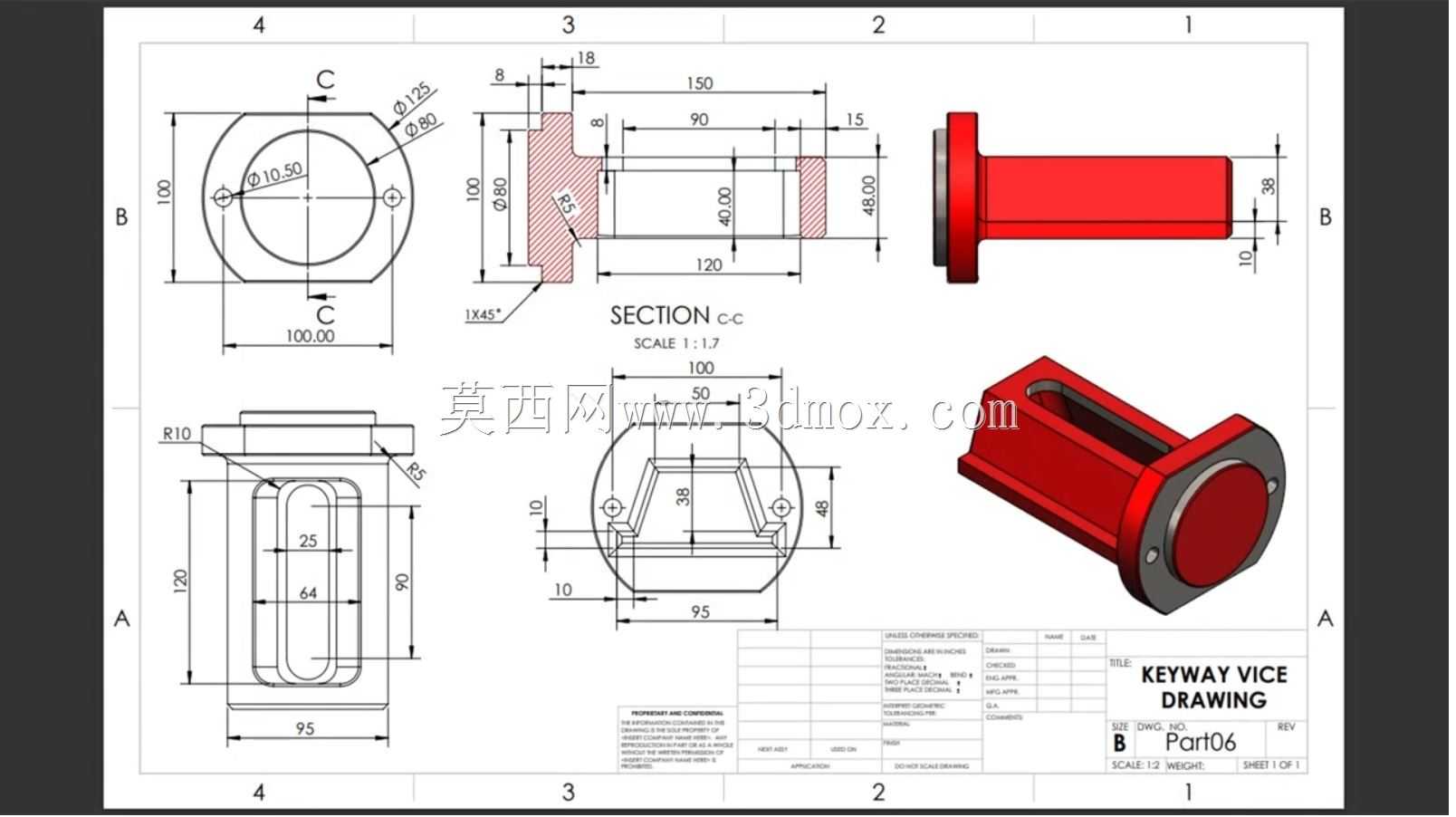

　　建模过程中可以清晰拆解出固定钳座、活动钳体、导向滑轨、传动丝杠、压紧架、锁紧螺栓、定位块几大模块：底部带T型槽安装边的基座承担整机定位，基座上的平行导轨面约束活动钳身的直线进给方向，保证钳口闭合后夹持面与机床进给轴的平行度；中部丝杠副采用梯形螺纹构型，具备自锁特性，夹紧后不会因切削振动反向松脱；上部伸出的龙门式压架跨在钳口上方，两个压头位置可随工件直径调整，压头下端做了避让铣刀走刀路径的缺口设计，当铣刀沿工件轴向走刀铣削通槽时，刀杆不会与压架发生干涉。

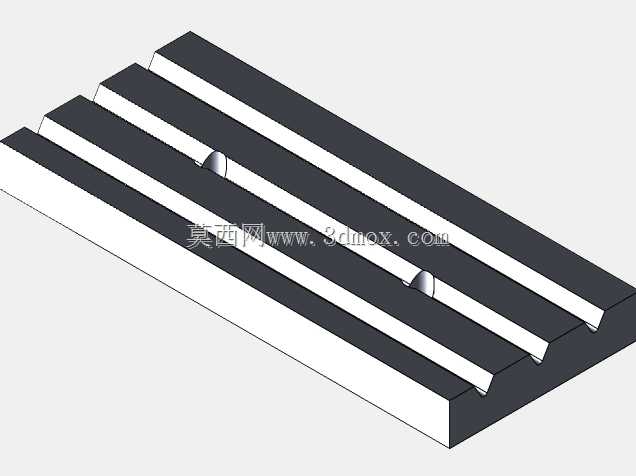

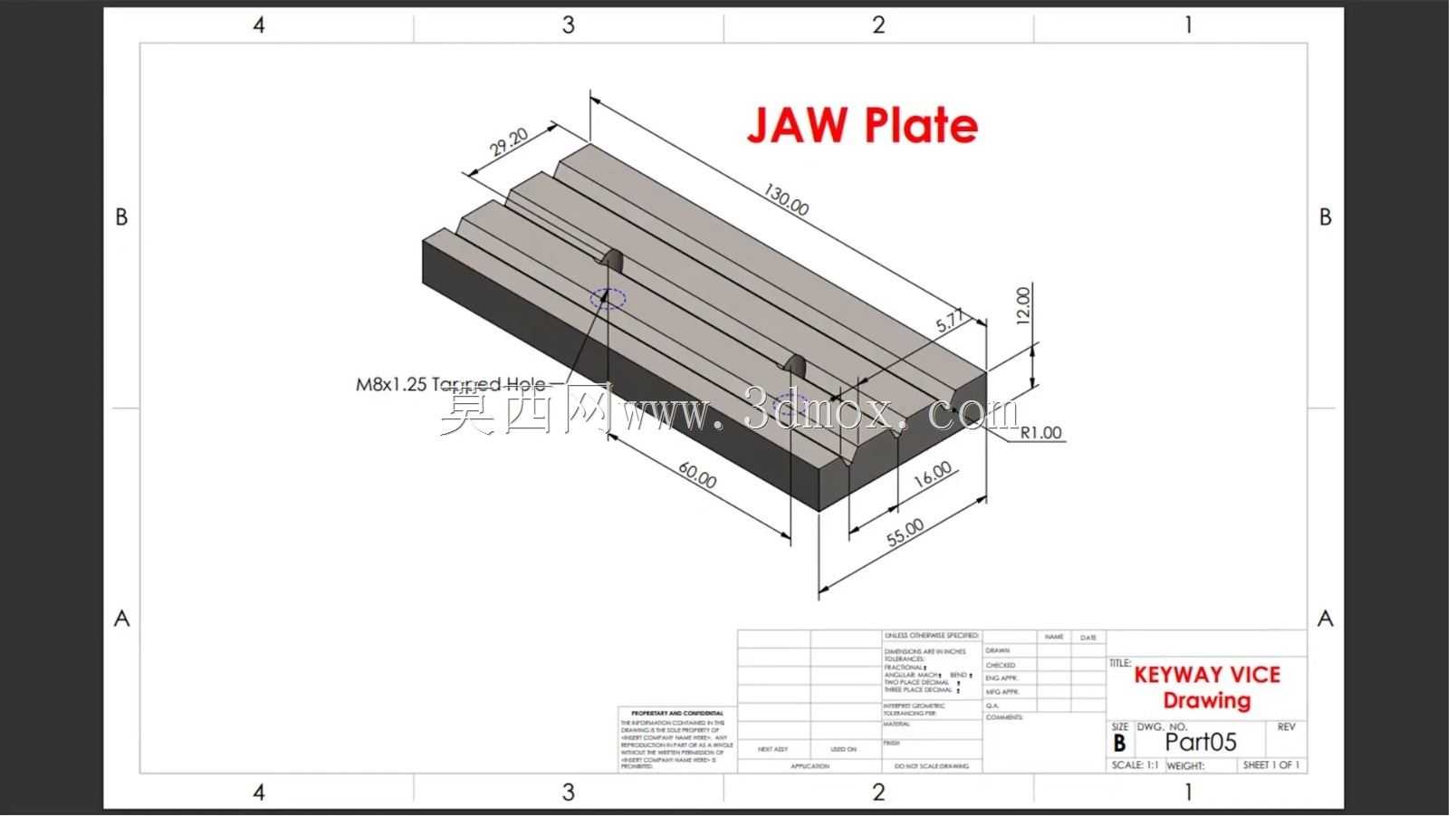

　　设计思路上优先保证装夹刚性与操作便利性：钳口夹持面加工有细密齿纹，加持毛坯件时可增大摩擦系数，精加工工位也可换装光面钳口或软钳口避免夹伤已加工表面；基座侧向预留的多个紧固螺钉位用于安装可调定位挡块，工件批量装夹时可快速实现轴向定位，重复装夹一致性好，无需每一件重新对刀。外形布局方面，整机长宽高适配中小型机床工作台的安装边界，底座安装孔间距匹配标准工作台T型槽规格，安装时直接通过T型螺栓压紧即可，不需要额外改造工作台面；钳口最大开口覆盖常规轴径与中小尺寸块体工件，整体高度控制在机床主轴行程下段区间，装夹后工件键槽加工位置处于主轴刚性最佳的切削区间，避免刀杆悬伸过长产生颤振。

　　结构细节上，活动钳身与导轨的配合面预留了刮研余量，实际装配时可通过配研保证配合间隙，长期使用磨损后也能通过镶条调整间隙，维持夹持精度；所有受力件均采用宽厚截面设计，夹紧力传递路径短，从钳口到基座再到机床工作台形成刚性闭环，铣削过程中振纹小、键槽的尺寸精度与对称度更容易保证。
