现代UTH32K热过载保护继电器精细结构

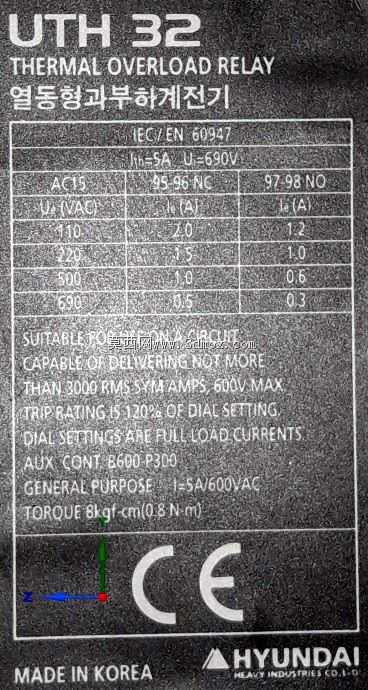

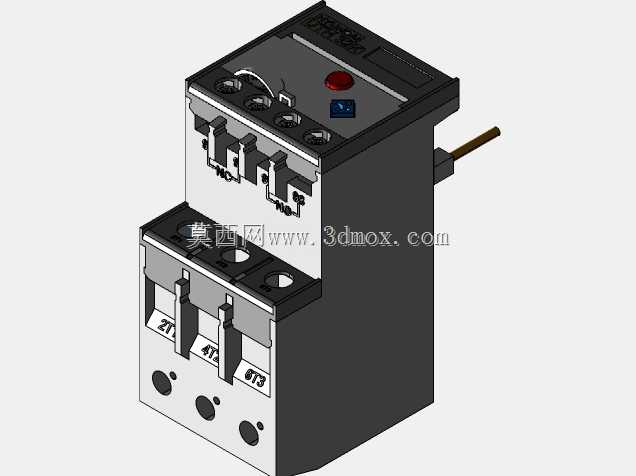

　　在低压电机控制回路的成套柜内，热过载继电器长期承担末端负载的异常电流监测任务，这台现代UTH 32K过载保护器件的三维结构，完整还原了现场安装、调试与维护中需要核对的全部几何边界。器件主体采用上下分层的壳体布局，上部为整定与操作面板，下部容纳热元件与动作机构，前端伸出三根主回路插接铜排，可直接与对应规格接触器的出线端嵌合，省去柜内跨接导线，也让动力回路的相序排列保持整齐。

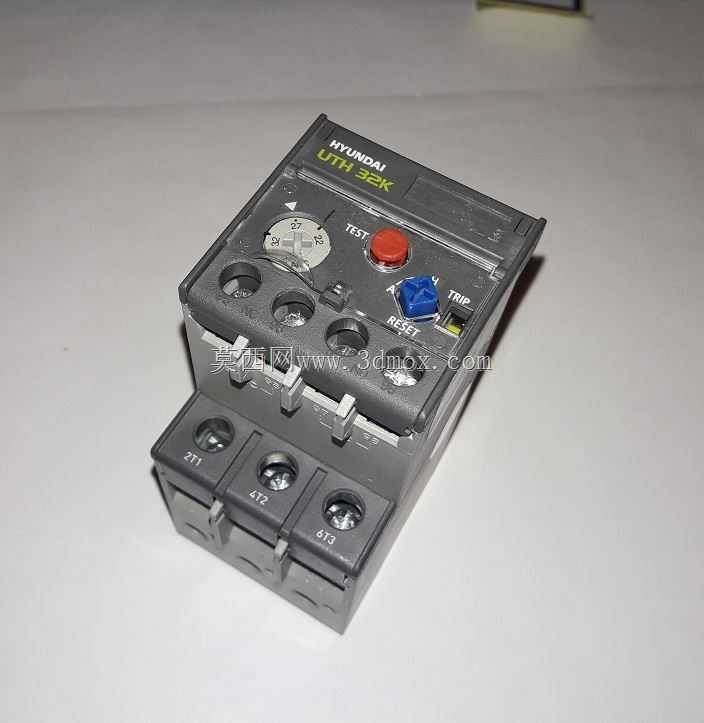

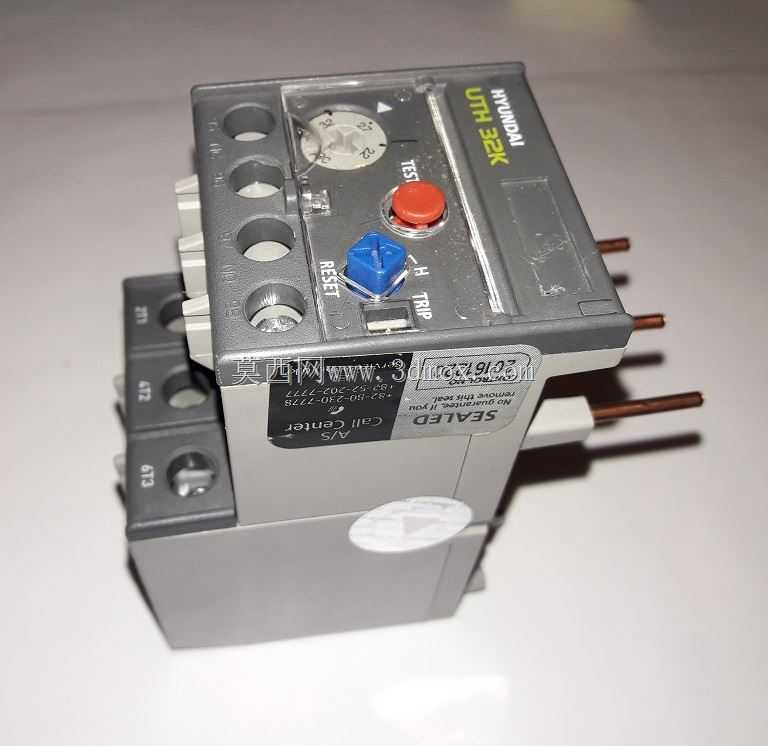

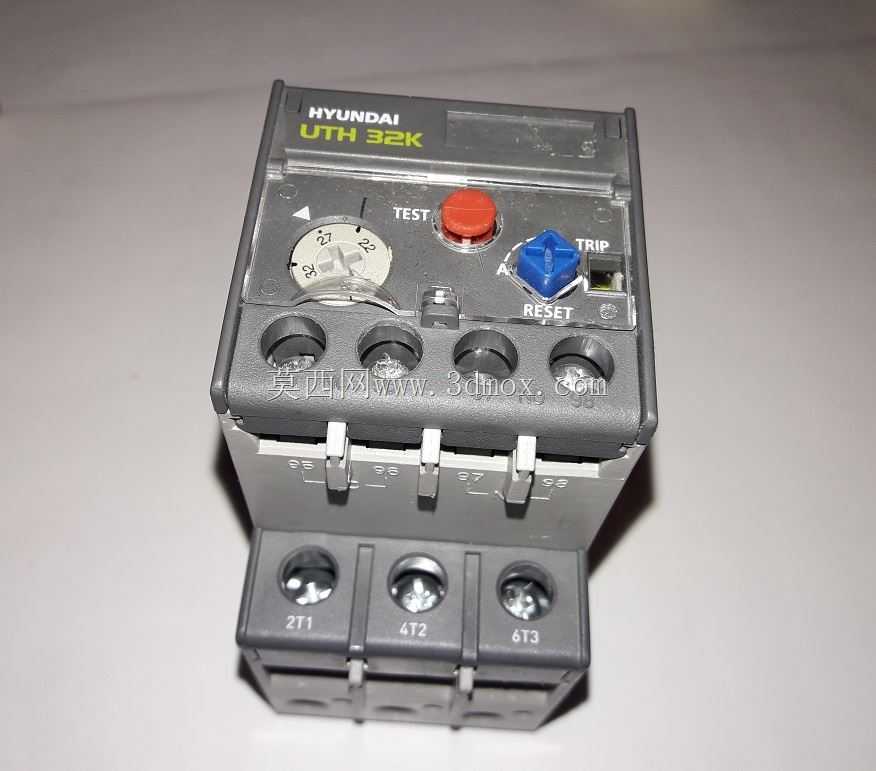

　　从实际选型角度看，这类继电器多用于风机、水泵、输送带、小型机床主轴等连续运转电机的过载、断相保护。面板中央的电流整定旋钮带有清晰刻度，调试人员可按电机额定电流设定动作阈值；红色测试按钮用于模拟脱扣，验证辅助触点能否可靠切断接触器线圈回路；蓝色复位按钮配合手动/自动复位切换，能在故障排除后选择就地人工复位或延时自动复位。壳体侧面的H与TRIP标识对应复位方式和脱扣指示，运维人员不必拆开柜门即可判断器件状态。

　　结构建模时需要重点处理几个干涉区域。三根主回路插排的中心距、伸出长度和折弯角度必须与配套接触器严格一致，否则成套装配时会出现插接过紧或接触不良；下部三相接线端子的螺钉压线空间、导线弯曲半径以及端子号刻印位置，都要在柜体布线前核对。上部旋钮、按钮的操作高度决定了柜门开孔和面罩间隙，若柜内安装导轨靠近门板，需预留手指按压和旋钮旋转的空间。壳体两侧的卡扣与螺钉柱决定了上盖拆解路径，维护热元件和辅助触点时不能被相邻线槽阻挡。

　　外形上，器件整体为紧凑长方体，正面面板略微倾斜，便于站立操作时读取刻度；顶部和侧面的散热缝隙对应热元件温升需求，建模时不能简单封死，否则会影响热仿真与实际散热判断。后部辅助触点模块用于信号反馈，常开常闭触点的接线方向需与PLC输入点或指示灯回路匹配。

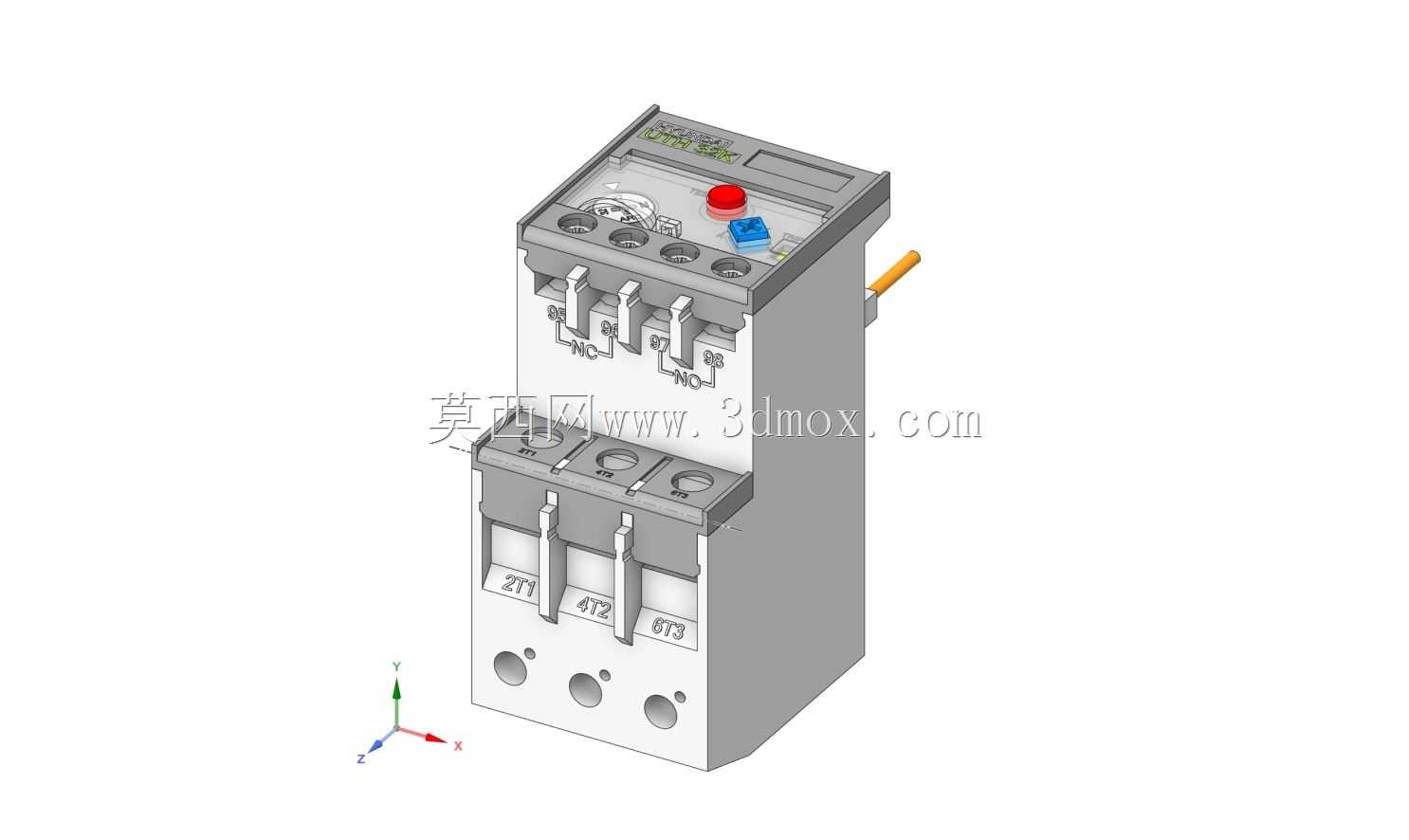

　　围绕这一器件建立三维数模，价值不只在外观展示，更在于把接触器配对、柜内安装间距、门板操作空间、二次线走线和维护拆卸动作统一到装配环境中校验。结构工程师可据此检查三相铜排受力、端子接线可达性及相邻电器元件的安全间隙，电气设计人员也能在盘柜布置阶段确认整定窗口和复位按钮是否处于便于操作的位置，从而减少样机装配阶段的返工。
