光学检测三轴高刚性直线运动模组

　　该三轴直线运动机构主要面向光学检测、视觉对位、激光测量、显微扫描等对承载稳定性和运动重复性要求较高的工位。设备在常规X-Y-Z线性运动基础上，对支撑框架、传动连接、滑座安装面及端部限位结构进行了刚度强化，使光学装置在快速启停、小幅往复和垂直升降过程中，能够减少悬臂振动、底座扭转变形以及导轨副微动带来的测量偏差。

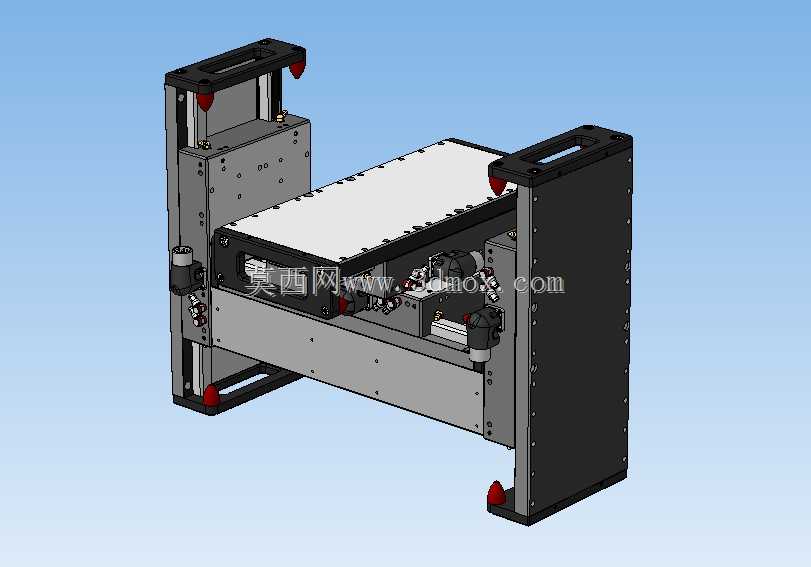

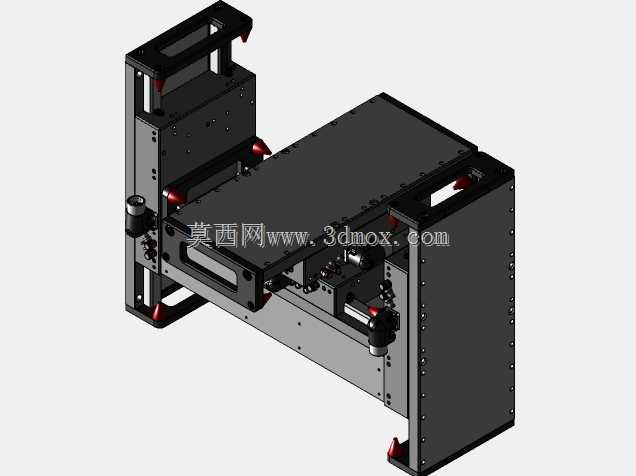

　　从整机布置看，X向采用较长的水平承载平台，台面预留规则安装孔位，可直接固定被测工件、视觉相机、测量头或小型夹具；Y向与Z向布置在侧向立架上，通过立板、加强筋和厚壁连接块形成封闭传力路径，避免单根立柱独立受力。Z轴升降部分靠近执行端安装，缩短了光学元件到导向基准的距离，有利于降低重心偏移。机构有效行程按100mm级精密运动场景配置，适合小范围、高频次、高精度定位，而不是长距离输送。

　　设计思路上，模型没有单纯追求轻量化，而是把刚性放在优先位置。两侧立式支撑采用较高的侧板结构，底部和顶部均设置横向连接边界，使框架在受侧向加速力时具备更好的抗弯能力。运动滑台与导轨、驱动元件之间通过加工面和紧固件组合定位，装配时可依靠基准面控制平行度与垂直度。端部红色缓冲件用于限制极限位置，降低误操作或超程时对机械结构的冲击；黑色护罩与侧板则兼顾走线、防护和外观规整。

　　在安装边界方面，该模组需要在设备台面上预留水平安装区域，底部支撑面应保持平整，四周留出维护、接线和传感器调整空间。若集成到检测机柜内，还需考虑Z轴抬起后的上部净空、Y向运动时侧向拖链弯曲半径，以及相机光源与工件之间的工作距离。台面负载不宜偏置过多，附加光学元件应尽量靠近运动中心布置，以减小倾覆力矩。

　　实际使用中，该机构可作为自动光学检测设备的核心运动平台，也可用于小型零件尺寸测量、表面缺陷扫描、点胶对位及实验台精密进给。结构建模完整呈现了框架、滑台、导向、驱动连接和限位防护之间的关系，便于在方案阶段校核运动空间、支撑刚度、安装接口以及与外围检测组件的配合方式。
