1500幅面龙门式数控雕刻铣削加工机架

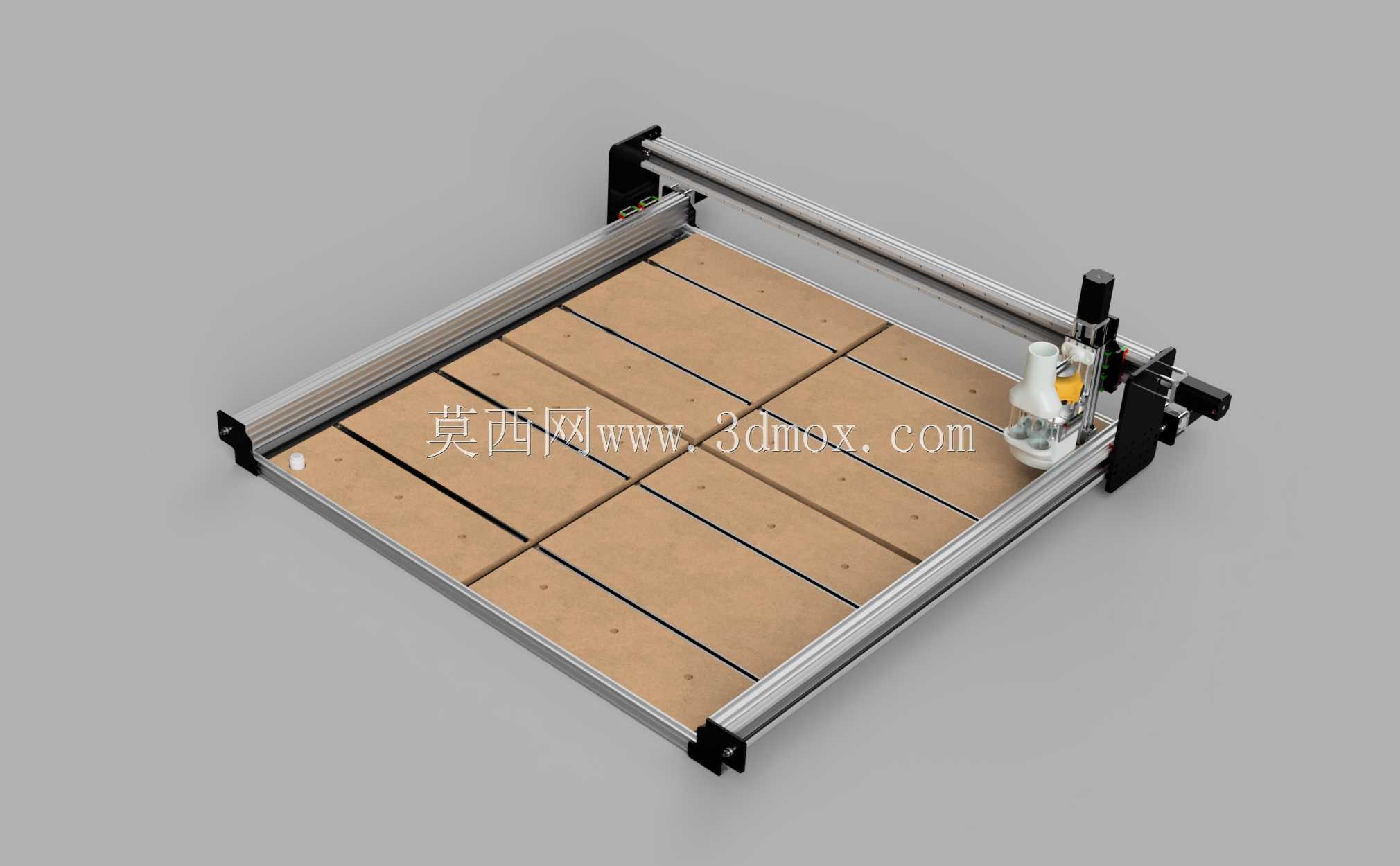

　　这套1500mm×1500mm有效加工幅面的龙门移动型数控铣削雕刻机架，面向中小批量非金属板材加工、木工浮雕裁切、广告标识制作、软金属轻铣工序的落地场景搭建，整体采用铝型材拼装式框架思路，在保证整机刚性的同时控制了自重与装配调试难度。从布局逻辑上，设备采用工件固定、龙门横梁沿Y向双轴同步进给的结构，工作台面为分区铺设的密度板垫板，既可以直接承托亚克力、密度板、蜂窝板、薄铝片等待加工工件，也方便在板面加工定位螺孔、铺设夹具，垫板磨损后可单独快速更换，无需修整主机架。X向传动组件集成在横梁之上，搭载主轴安装滑座，滑座沿横梁直线导轨完成横向走刀，Z向滑枕负责主轴的上下进刀与抬刀，三个进给轴的运动边界经过校核：

　　X向有效行程覆盖整个1500mm台面宽度，Y向行程匹配台面纵深，Z向行程预留了常规夹具、刀柄与工件厚度的叠加空间，安装时只需在机架底部调平支撑脚，确认两平行Y向导轨的同轴度与横梁垂直度即可完成基准校准。设计阶段优先简化了定制固定件与非标配件的加工难度，绝大多数承力杆件选用标准工业铝型材，依靠型材自带的槽道完成导轨、齿条、限位开关、拖链的安装，少量连接角件、主轴抱座、电机安装板采用通用机加工件，不需要复杂铸造工序，车间自行组装时可按装配序列逐段铺设型材、锁紧连接件，再依次挂载传动部件。实际应用中，这类机架可适配不同功率的风冷或水冷高速主轴，完成木工开槽、PCB板铣制、塑料件切边、泡沫模具雕铣等作业，

　　框架四周预留的安装位可灵活加装吸尘罩、冷却管路、防撞限位与防护挡板，整机外围轮廓略大于加工幅面，两侧伸出的驱动端与拖链走线空间在车间布局时需要预留操作与维护距离，避免进给运动时与周边工位发生干涉。龙门两侧的驱动端采用对称布置，保证横梁移动时受力均衡，减少高速走刀过程中的横梁偏摆，台面下方的型材支撑梁按均匀间距排布，承托大尺寸板材时不会出现中部塌陷，整套结构在兼顾拆装运输便利性的同时，满足常规轻切削工况的刚性需求。
