摩托车维修停放坡道工位架结构

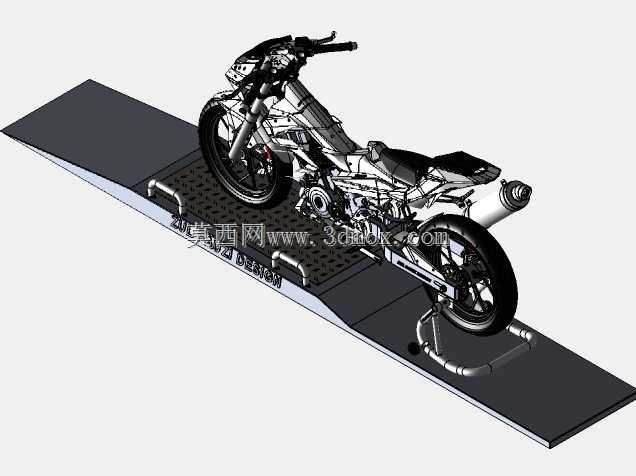

　　该结构面向摩托车维修、展示、装配与检测工位使用，主体由低位引坡、中部承载平台、前端限位挡块、侧向定位管架和后轮约束区域组成，能够把两轮机车从地面平稳导入平台，使车轮、悬架、发动机和排气系统处于便于观察与操作的高度。实际车间中，这类工位架常用于底盘检查、链条张紧调整、制动系统维护、外观件装配以及整车三维布置评审；在展示场景下，也可作为机车固定陈列台，减少车辆侧倾风险。

　　承载面采用带密集孔位的板状结构，孔格既降低整体重量，也为绑带、夹具、支撑块和辅助定位件提供安装位置。平台两侧保留较宽的实体边界，可承受车轮偏载和人员踩踏；引坡段以平缓角度过渡，避免摩托车前轮胎在推入时发生顶撞。前端设置黑色挡块，用于限制前轮继续前移；后轮附近布置弯管限位件，可在车辆停放后约束车轮横向位置。整个坡道与平台呈长条布置，长度方向需要预留车辆推入和退出空间，宽度方向则应覆盖摩托车轮胎轨迹及操作人员侧身站位。

　　从建模思路看，车架、轮毂、前叉、后摇臂、发动机壳体、消声器和座垫均按实车装配关系表达，便于校核车辆与坡道之间的间隙。前轮进入引坡时，前挡泥板与坡面之间需要保留足够通过距离；发动机底部最低点在爬坡过程中不应与平台边缘干涉；排气尾段靠近平台右侧，维修人员走动或放置工具时需避开高温区域。侧向管架并非单纯装饰，其位置对应车身下部稳定支撑区，可配合捆扎带对车架或摇臂进行固定。

　　安装边界方面，平台落地后应保证底面平整，引坡下端与地面贴合，防止车轮推入时产生台阶冲击。若用于混凝土车间地面，可在平台底部增加防滑垫或膨胀固定点；若用于临时展示，则需校核平台自重、摩托车重心和挡轮高度。整车重心大致落在前后轮之间，停放时前轮挡块、后轮凹槽和侧管限位共同形成三点约束。模型对轮胎外径、轴距、车把宽度、排气外伸量以及坡道倾角都有直观表达，适合在工位布局设计、维修工装开发和机车展示方案评审中进行干涉检查与人机操作分析。
