工业级双速动力传输变速箱结构设计

　　这款双速变速箱的结构设计，核心围绕工业场景下多工况动力匹配需求展开，在常规单速传动箱体的基础上，通过两组不同传动比的齿轮副布局，实现两档转速扭矩输出切换，适配负载波动较大的动力传输场景。从实际应用场景来看，这类双速传动结构常配套在中小型输送设备、专用加工工装、轻型工程机械的动力链路中，当设备需要低转速大扭矩输出完成重载启动、重负载进给动作时，可切换至低速档获得更高的输出扭矩，降低驱动端的负载冲击；当设备需要快速空载移动、高速作业进给时，切换至高速档即可获得更高的输出转速，兼顾作业效率与动力适配性。

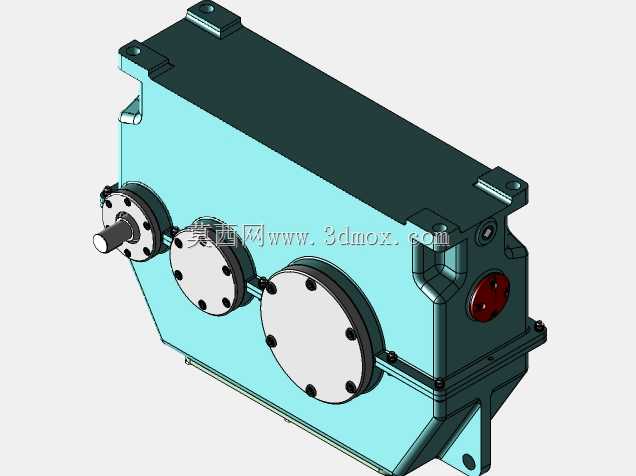

　　从结构设计思路来看，箱体采用剖分式拼接结构，主体箱壳承担齿轮轴系的定位支撑与密封防护作用，输入轴端采用外伸式轴头设计，可直接通过联轴器与驱动电机、内燃机等动力源连接，三个不同轴径的输出法兰端对应不同档位的输出接口，可根据安装需求匹配不同规格的传动链轮、带轮或连接法兰，无需额外加装转接座即可完成动力对接。箱体顶部设置的带安装孔凸台，用于设备整体的吊装与上位安装固定，底部的支撑脚结构可适配落地式安装场景，安装孔位的间距经过公差匹配，可直接兼容常规工业型材架、焊接机架的安装孔距标准，减少现场安装的二次加工工作量。

　　在功能特性设计上，箱体内的齿轮副采用斜齿圆柱齿轮布局，相比直齿结构传动重合度更高，运转过程中的冲击与噪音更低，适合长时间连续运转的工业工况；轴系支撑位置配置对应规格的滚动轴承，可同时承受径向载荷与部分轴向载荷，适配不同安装角度下的受力需求。箱体侧面的红色端盖为油位观察与换油口，日常维护时无需拆解箱体即可完成润滑油更换与油位检查，端盖处的密封结构采用耐油橡胶密封圈，可避免长期运转过程中出现润滑油渗漏问题，同时阻挡外部粉尘、切削碎屑进入箱体内部磨损齿轮与轴承。

　　从安装边界尺寸来看，箱体的整体轮廓做了倒角与避空设计，输入轴的伸出长度、输出法兰的端面距都控制在常规传动配套的尺寸范围内，相邻输出轴的中心距经过严格校核，保证齿轮啮合侧隙处于合理区间，既不会因侧隙过大导致传动冲击，也不会因侧隙过小出现运转卡滞、齿轮磨损加剧的问题。箱体外部的加强筋布局沿着轴系受力方向布置，在不额外增加箱体壁厚、控制整体重量的前提下，提升箱体的结构刚性，避免大扭矩输出时箱体出现形变导致轴系定位偏移，影响传动精度与使用寿命。
