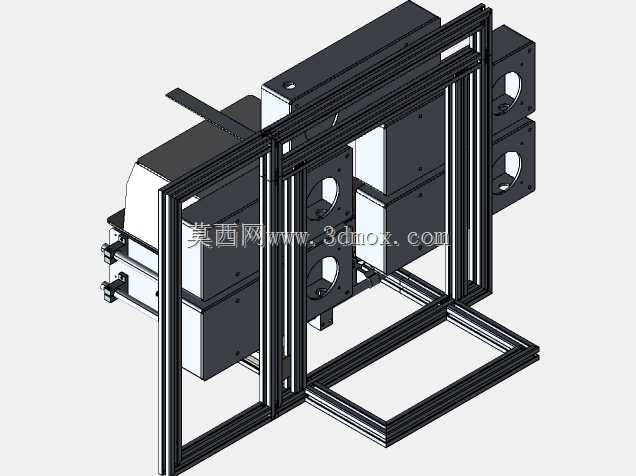

工业自动化包装生产线整机机架结构

　　这套三维结构面向日化、食品、小型五金件的后道包装工序搭建，核心解决规整盒装产品从进料对位、侧边夹持到封箱工位过渡的连续作业需求，现场布局时可直接对接前段整理线与后段码垛工位，无需额外搭建转接机架。从结构分层来看，底部采用标准工业铝型材拼接成矩形承载基座，型材槽口预留了充足的紧固件安装位，现场调平后可通过膨胀螺栓与地面预埋板固定，基座四周留出的检修间隙不小于300毫米，运维人员可直接俯身调整底部传动张紧件，无需拆解上层防护框架。中部框架采用双立柱龙门式排布，左右两侧对称布置四组圆形执行元件安装位，对应封装工序的侧边压合、折舌动作，安装孔位按照通用执行件的法兰尺寸做了标准化开孔，选型时可直接替换不同行程的压合组件，不用二次加工连接板。

　　进料侧延伸出的窄型导料条采用悬臂式固定，导料间距可通过槽内螺栓快速调整，适配宽度在150至400毫米区间的盒装工件，换产时仅需松开两侧锁止螺母，滑动导条到对应刻度后锁紧即可，全程不用拆卸主体结构。设备的电控箱体分层挂载在框架后侧，强弱电舱做了物理隔板分隔，避免动力线缆对传感器信号造成干扰，箱体外壳与铝型材框架通过等电位接线端子连通，满足车间防静电接地要求。整机的横向安装边界控制在1.8米以内，纵向深度适配标准2米宽的设备通道，顶部框架预留了照明灯带与安全光栅的安装孔位，后期加装防护围栏时可直接沿型材外轮廓固定亚克力护板，不用额外焊接支架。设计阶段优先采用模块化拆分思路，所有型材下料长度统一归为三种规格，减少车间加工的换刀频次，

　　相邻模组之间采用定位销+螺栓的组合连接方式，拆解运输后重新组装的重复定位精度可控制在0.2毫米以内，不会出现工位偏移导致的卡料问题。压合工位的下方设置了可抽拉的废料收集抽屉，封装过程中产生的边角料可直接落入抽屉，每班生产结束后抽出清理即可，避免碎屑堆积在传动导轨表面造成滑动卡顿。整机的受力路径经过校核，满负载运行时框架的最大形变集中在顶部横梁中点，形变量小于0.5毫米，完全满足高速压合作业的刚性要求，不会出现长期运行后框架歪斜、工位错位的故障。
