四旋翼航拍无人机折叠机架结构设计

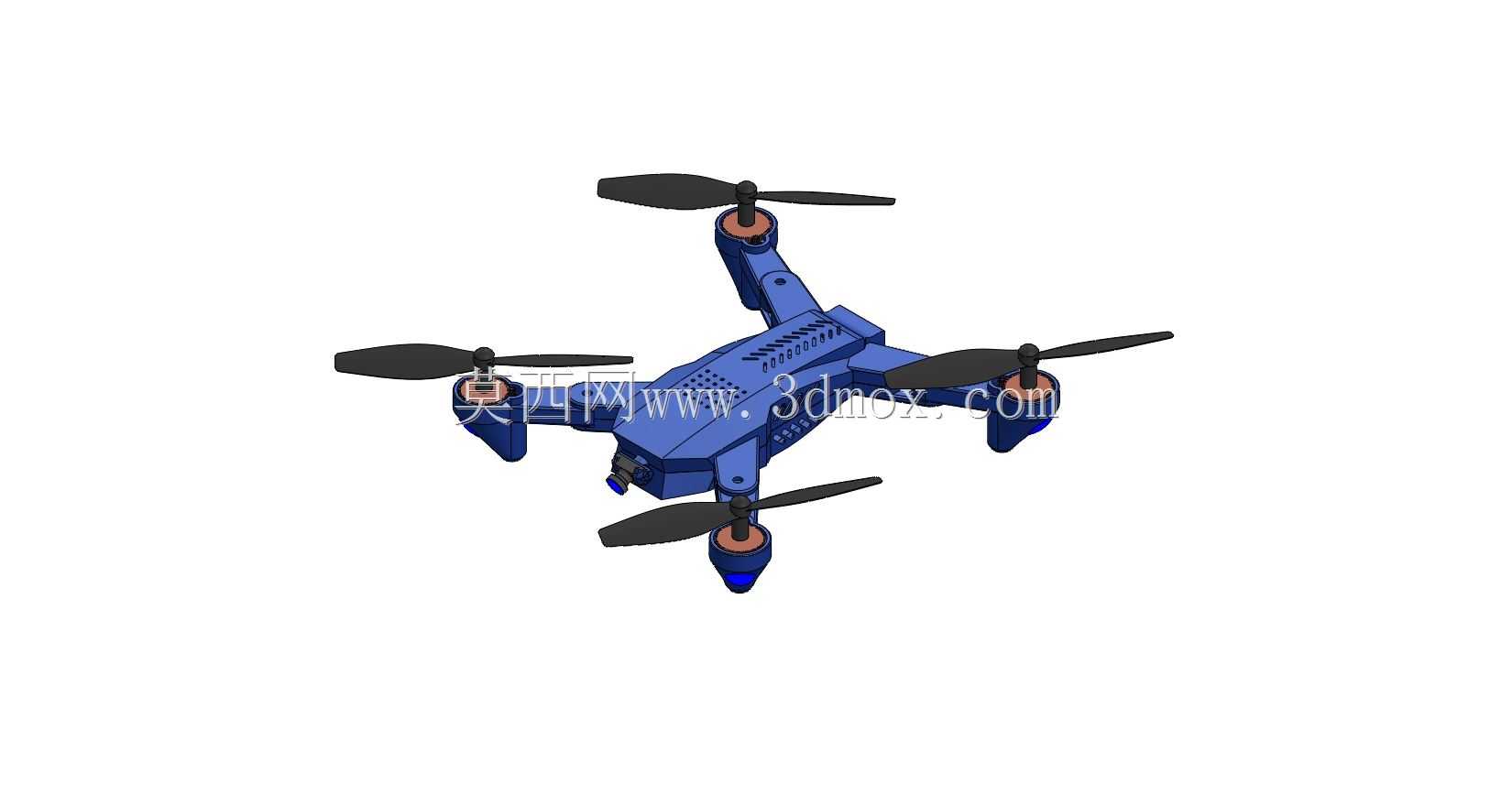

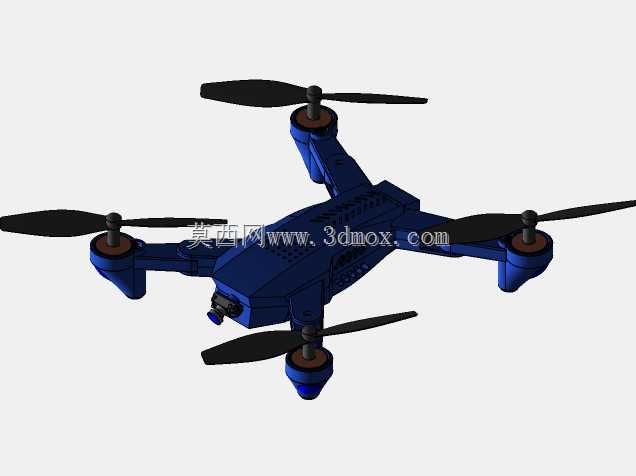

　　这套四旋翼飞行平台的结构建模围绕小型低空航拍、园区巡检与教学演示场景展开，整机采用X型四轴布局，四个机臂从中心主机身向外辐射延伸，末端分别布置动力电机与螺旋桨，旋翼旋转平面保持在同一高度基准面，可保证四个升力作用点对称分布，降低飞控调参时的配平难度。

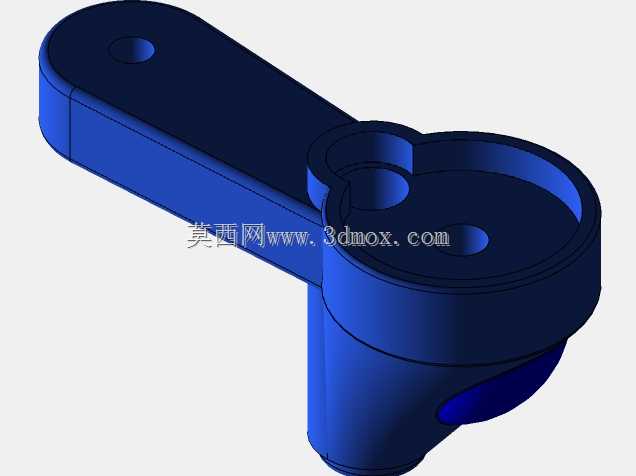

　　从实际使用边界来看，这类小型四旋翼对收纳尺寸较为敏感，因此机臂与中心机身的衔接处采用折叠铰接结构，机臂可沿铰接轴向上翻折收拢，展开后通过卡扣限位锁止，既能够在携带运输时将整机横向占用空间压缩近一半，也能在作业展开时保证机臂不会受旋翼反扭作用出现松脱。建模过程中铰接位置预留了转轴穿装孔与限位贴合面，锁止卡扣的扣合行程、开合间隙都按照实际装配逻辑做了还原，避免出现折叠动作干涉。

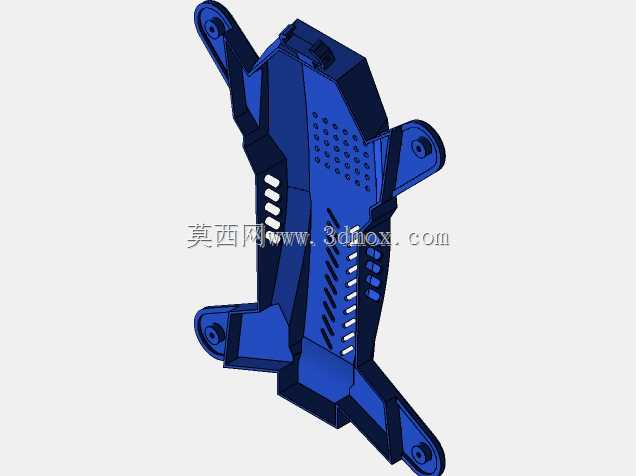

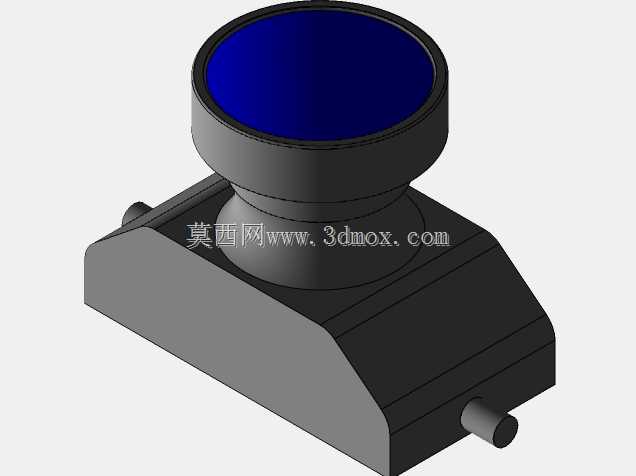

　　中心主机身作为整机承载核心，内部需要容纳飞控板、电池仓、电调与图传模块，机身壳体上表面预留了散热格栅纹路，长时间大油门飞行时电调与电池产生的热量可通过格栅对流散出；机身下部预留了相机挂载安装位，可适配小型云台相机完成航拍取景，机头位置的凸起结构对应机载指示灯与前置传感器安装空间，满足低空飞行时的方位识别与避障硬件布置需求。

　　动力端的设计细节也完全贴合实际装机逻辑：每个机臂末端的电机座设置了同轴定位凸台，无刷电机装入后通过周向螺丝孔锁紧，电机输出轴向上伸出安装两叶螺旋桨，桨夹处做了防松限位结构；机臂下端延伸出支脚，降落时四个支脚共同触地支撑，将机身与地面抬升出安全距离，避免挂载的相机或者下腹传感器直接磕碰地面，支脚末端的蓝色缓冲段对应减震脚垫安装位，可吸收降落瞬间的冲击载荷。

　　结构校核阶段需要重点关注几个尺寸边界：首先是相邻旋翼的旋转扫掠范围，建模时已保证任意两个螺旋桨的转动圆不存在重叠，避免高速旋转时发生打桨事故；其次是整机重心位置，电池仓布置在机身几何中心附近，挂载相机后重心仍落在四个旋翼围成的升力中心区域，不会出现某一轴动力负载过大的问题；机身内部的模块安装槽预留了接线走线空间，电调至电机的线材可沿中空机臂内部穿行，既减少外露线材的风阻，也能避免飞行中线材被旋翼卷入。

　　整机外形线条流畅，机臂采用流线型变截面设计，在保证结构抗弯强度的同时尽可能降低自重，这类结构模型既可以作为小型无人机开发的结构参考，也能用于航空机械原理教学、飞行动力布局验证等场景，所有装配关系都按照真实装机逻辑搭建，开合、旋翼转动等动作均可在三维环境中完成运动干涉检查。
