四旋翼无人机机架结构三维造型设计

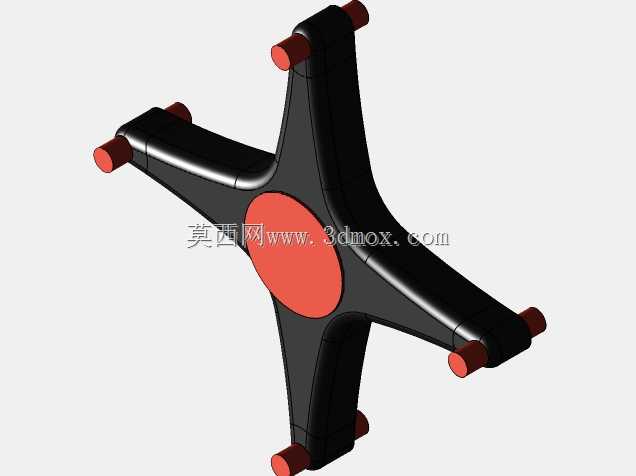

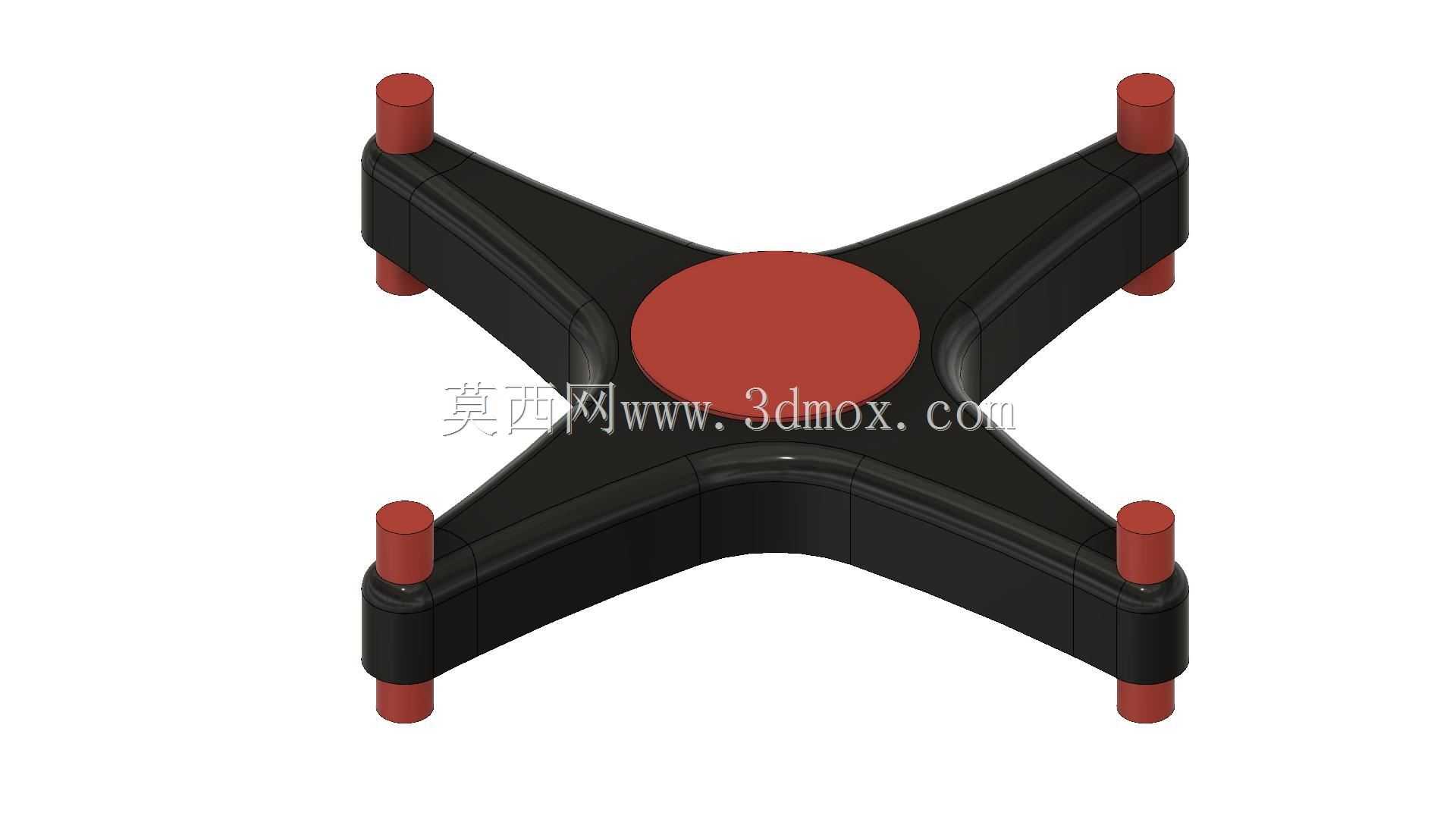

　　这套四旋翼机架结构面向小型多旋翼飞行器的整机布局验证，核心承载件采用十字对称的一体化机身构型，四条机臂从中心载荷区向四个对角方向等角度延伸，末端预留动力单元安装柱位，用于固定无刷电机及螺旋桨组件。从结构受力路径来看，飞行过程中四个电机产生的升力通过机臂传递至中心机身，机臂与中心盘的过渡区域采用大圆角连续曲面衔接，避免直角转折造成的应力集中，在轻量化减重与抗弯刚度之间取得平衡。中心圆形平台作为整机载荷集中区，上方可叠放飞行控制板、电池、电调及任务载荷，安装面保持平整开阔，便于根据不同任务需求调整元器件排布。机臂末端的红色柱状结构对应电机座安装定位段，其外径与电机底座安装孔位匹配，柱体高度留出桨叶旋转所需的离地间隙，

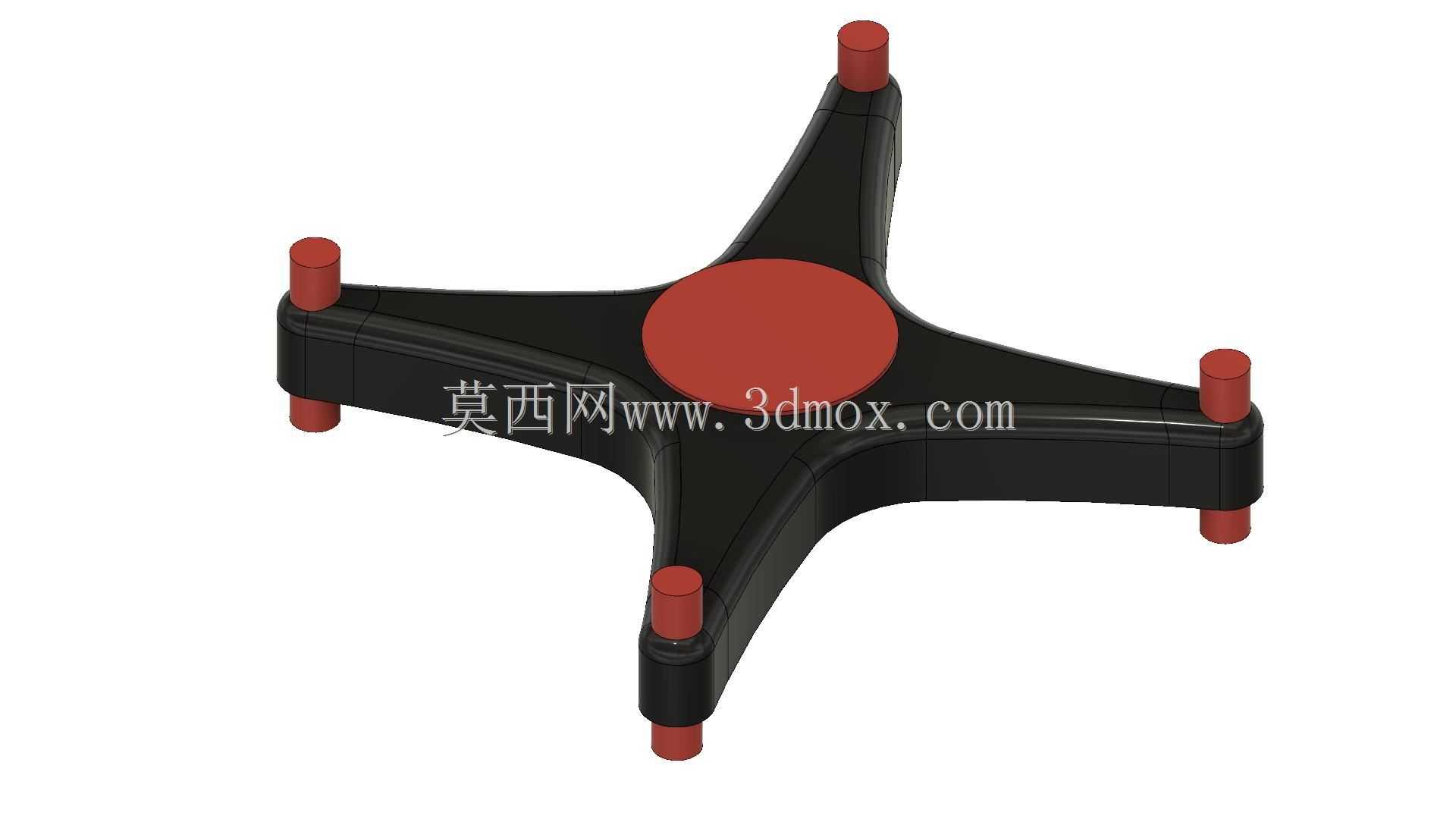

　　同时为螺旋桨下方提供足够进气空间。整机采用上下双色分件表达，黑色主体为机架承力结构，红色部位对应电机座及中心盖板，分模边界清晰，既便于后续注塑或3D打印成型时拆分零件，也能在装配阶段快速区分功能区域。在外形尺寸与安装边界方面，四臂展开后形成正方形动力分布轮廓，相邻电机轴间距决定了桨叶最大允许直径，设计时需保证相邻螺旋桨旋转平面互不干涉，并留出安全间隙。机臂端部上下均伸出定位柱，可兼容电机正装或反装需求，也为起落架、保护圈等附件扩展预留接口。中心盘厚度方向容纳飞控、电池堆叠空间，底部可挂载相机、吊舱或传感模块。建模过程中重点处理了机臂变截面曲面、中心盘与臂体融合圆角以及端部安装柱的同轴关系，保证四个电机安装面处于同一水平平面，为旋翼拉力共面提供结构基础。该机架适用于航拍巡检、教学实验、低空验证等场景，结构简洁、装配件少，对称布局有利于飞控参数整定与重心校准。
