穿越机集成飞控电调一体板结构

项目分类:无人机 发布时间:2023-10-24 ID:713919
  • 穿越机集成飞控电调一体板结构
  • 穿越机集成飞控电调一体板结构
  • 穿越机集成飞控电调一体板结构

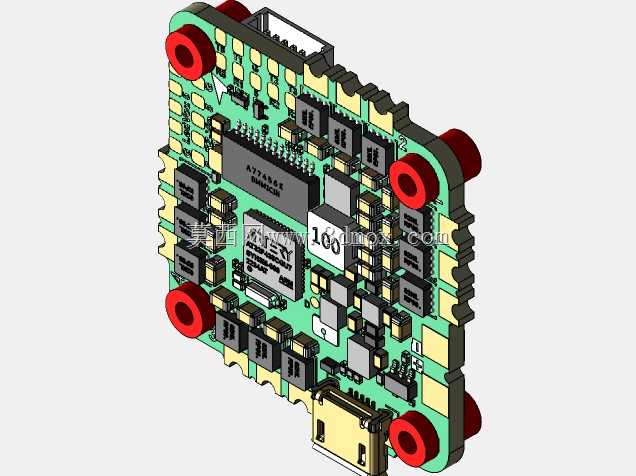

  该结构对应小型穿越机使用的集成式飞控电调一体板,主要服务于竞速飞行、花飞练习、轻量化航拍和紧凑机架改装等场景。板件将飞行控制器、电机驱动功率级、电源输入、滤波电容、主控芯片、连接焊盘及安装固定结构集中在同一PCB上,减少飞控与电调之间的分立式接线,使整机布线更短、重量更低、装配环节更少。

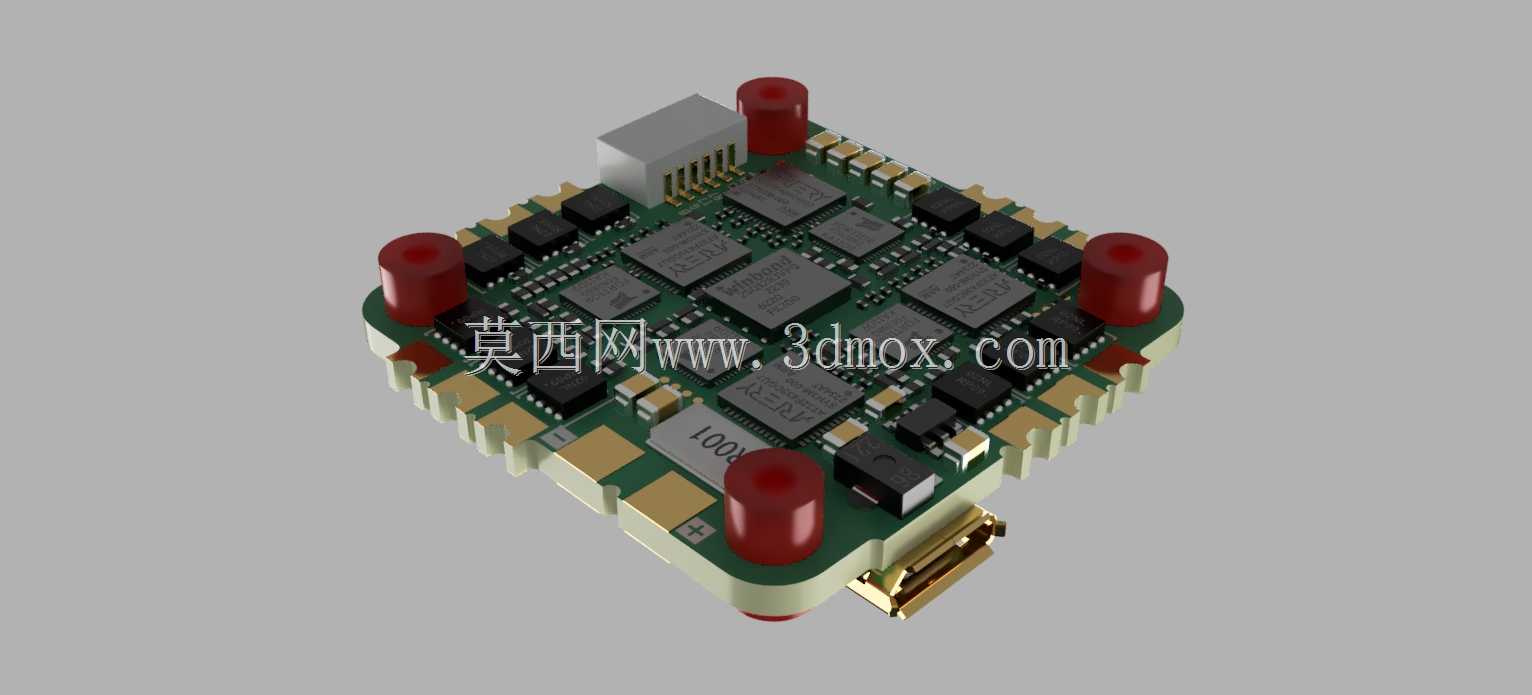

  从实际装机角度看,这类AIO板多用于寸级较小、机架空间紧张的FPV机型。四角保留标准飞控安装孔位,并通过红色减震柱体现装机后的支撑关系。孔位周边需要与机臂、立柱、螺丝头和电池扎带避让,建模时不能只关注电路板平面轮廓,还要把柱体高度、螺母沉头空间、USB接口插拔方向以及焊盘外侧线材弯曲半径纳入边界检查。板边呈齿状焊盘布局,便于电机三相线、电源输入、图传、接收机、摄像头等线路直接焊接;焊盘外伸区域在机架内会受到机臂和侧壁限制,线材走向若处理不当,容易在震动中产生拉扯或短路。

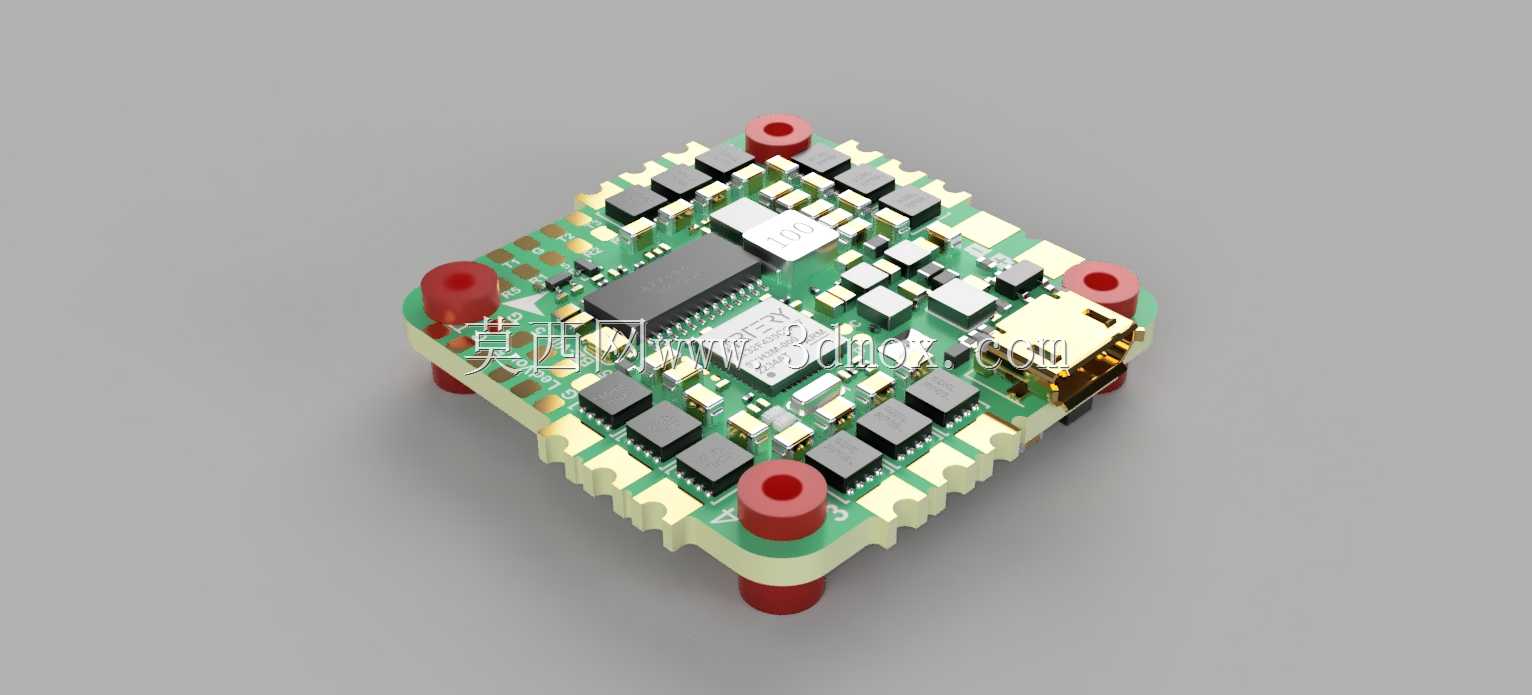

  功能设计上,功率器件围绕板边和主要热路径布置,主控与惯性测量区域位于板体中心附近,有利于保持飞控姿态感知的稳定性。板上电容、MOS管、集成电路、连接器和USB端口均以实体方式表达,可用于检查元器件高度冲突,尤其是电容顶部与机架上板、图传模块或电池之间的间隙。集成电调承担四个无刷电机的换向驱动,飞控则负责姿态解算、接收机信号输入、电机输出混合以及外设连接。紧凑集成虽然降低了整机重量,但也对散热、电源纹波、焊点强度和维修可达性提出更高要求。

  三维结构设计时,PCB基材、元器件封装、安装柱、接插件和金属焊盘应分层建立,方便后续在整机中做干涉检查。外形尺寸需同时匹配机架孔距和电调有效散热空间,不能单纯追求板面积缩小。安装边界方面,USB侧应留出调参线缆插拔空间,电源焊盘侧要容纳粗线径电源线,四角减震柱高度则需兼顾飞控减震与机架上下板间距。对于结构工程师而言,该模型可用于验证小型无人机核心电控板在狭窄机身中的堆叠方式、线束路径、固定强度和维护开口,也可为定制机架、防护外壳及减震安装方案提供参考。
