带制动功能的交流伺服电机结构

　　该三维结构呈现的是一款集成失电制动单元的中容量交流伺服电机，这类驱动部件在自动化产线、立式进给轴、机床升降机构、桁架机械手以及需要断电保持位置的设备中使用频率很高。普通伺服电机在断电后，输出轴会受负载重力或外力作用发生位移；集成制动器后，电机尾部的制动摩擦副在失电状态下压紧，能够把转子和输出轴可靠锁止，避免垂直轴下滑、工装移位或调试过程中的意外运动。

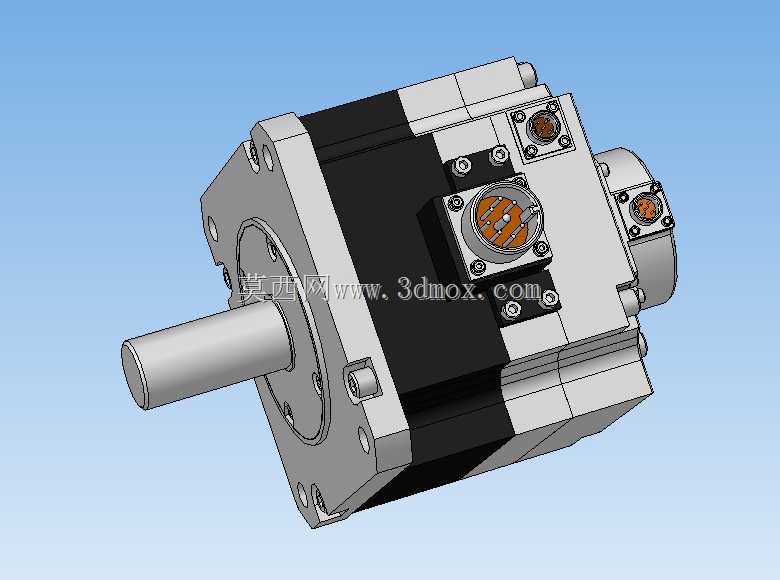

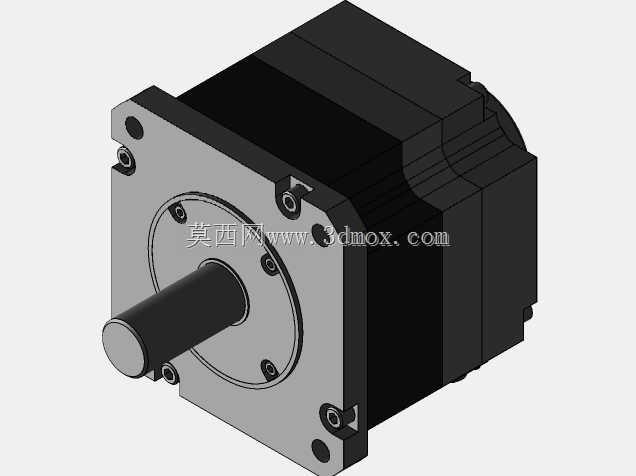

　　从模型外形可以看到，电机主体采用方形机座配合前端圆形法兰的典型布局。前端法兰承担主要安装定位作用，圆周布置的安装孔用于把电机固定到减速机、丝杠支座或设备安装板上；中心伸出的圆柱输出轴用于传递扭矩，轴端与联轴器、带轮或齿轮连接时，需要保留足够的轴向装配空间，不能让连接件顶到前端盖。方形机座的侧面通常布置散热筋或平整安装面，建模时需要重点核对机座宽度、法兰止口直径、轴伸长度、键槽位置以及底脚或法兰安装孔的孔距，这些尺寸直接决定电机能否装入既有设备空间。

　　尾部结构是该模型区别于普通伺服电机的关键部分。制动器一般布置在电机后端，与转子同轴安装；通电时电磁线圈产生吸力释放摩擦片，电机可正常旋转，断电时弹簧推动摩擦片结合，形成保持扭矩。实际选型时，制动扭矩不能只按电机额定扭矩粗略估算，还要结合垂直负载质量、丝杠导程、传动效率、减速比以及安全系数校核。制动器主要用于静止保持，频繁动态抱闸会加速摩擦片磨损，因此在急停工况下也应关注允许的制动能量和磨损寿命。

　　电机上部和侧部的连接器区域分别对应动力线、编码器线以及制动相关接线。三维布置时，连接器的出线方向不能贴靠墙板、管线槽或其他部件，应预留插头插拔和电缆弯曲半径。编码器反馈部分位于后端，与电机轴保持精密同轴关系，外壳防护和接线屏蔽会影响位置控制精度。对于需要伺服闭环控制的设备，电机模型不仅是外观件，还牵涉轴高、法兰止口、连接器包络、维修拆卸空间和热扩散空间。

　　在结构设计阶段，这类模型常被放入设备总装中进行干涉检查：前端要核对联轴器与防护罩距离，尾部要留出制动器和编码器维护空间，四周要保证散热气流不被密集线缆阻挡。若电机与减速机直连，还需确认轴伸长度不会与减速机输入孔发生顶死，法兰止口应满足同轴定位要求。整体来看，该模型把电机本体、输出轴、安装法兰、后端制动与反馈接口、电气连接器等关键边界完整表达出来，适合用于进给驱动方案校核、自动化设备布局以及伺服传动系统的结构设计参考。
