三菱HF-MP23交流伺服电机三维结构

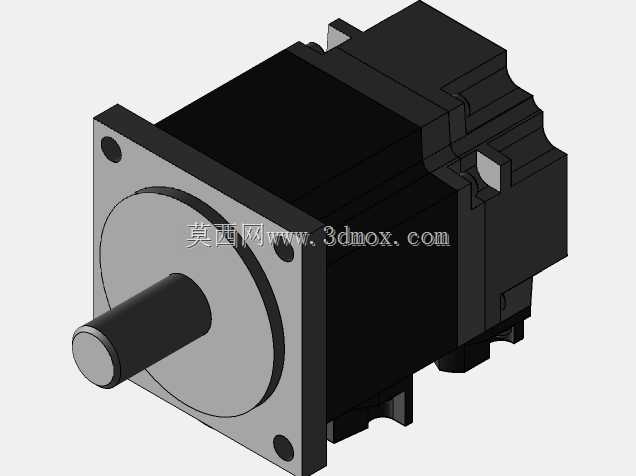

　　该模型呈现的是小功率交流伺服电机的完整外形结构，对应自动化设备中常见的进给驱动执行元件。整机采用方形法兰安装壳体，前端伸出圆柱形输出轴，轴端用于通过联轴器连接滚珠丝杠、同步带轮或减速器输入端；机身主体为方正分段结构，后端布置两个黑色电气接插组件，分别承担动力供电与编码器信号反馈，线缆接口的弯折走向、卡扣位置和接线盒轮廓均有体现，便于在设备布线阶段校核插头插拔空间与弯曲半径。

　　从实际使用场景看，这类电机广泛出现在数控车床进给轴、小型机械手关节、贴装设备、包装输送定位机构以及3C自动化工位中。它的核心作用不是单纯提供旋转动力，而是配合驱动器完成位置、速度和转矩闭环控制：后端编码器实时反馈转子角度，控制系统据此修正输出，使轴端能够在频繁启停、正反转和低速运行时保持较高定位精度。建模时保留了法兰安装面、轴伸长度、机身棱边、散热壳体台阶和连接器高度，这些边界直接决定电机能否装入设备。

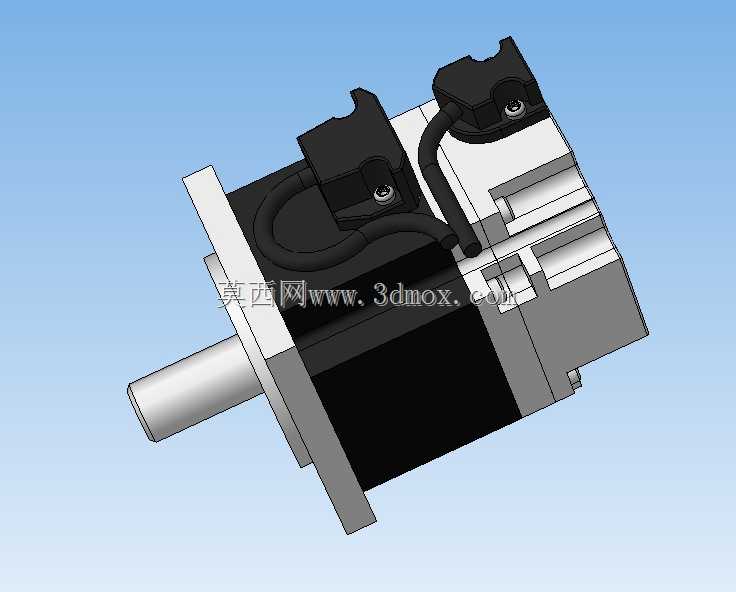

　　结构设计上，前端法兰承担主要安装定位功能，螺栓孔分布在方形法兰四角附近，安装时需保证法兰面与安装板贴合，输出轴与被驱动轴同轴。若同轴度偏差过大，联轴器会承受附加弯矩，长期运行容易引起轴承发热、轴封磨损或编码器振动报警。机身中段的方形轮廓有利于在密集机柜中贴近安装板布置，但周围仍需保留散热间隙，不能将电机完全封入无通风空间。后端两个连接器一高一低，造型差异明显，装配时应结合线缆最小弯曲半径检查后侧维护空间，避免插头与防护罩、线槽或机架发生干涉。

　　在三维布局中，电机不能只按圆柱体简化处理。输出轴直径、轴伸长度、法兰厚度、机身宽度、总长度以及连接器最高点都属于关键尺寸。轴端与联轴器配合区域要留出锁紧螺钉操作位置；法兰后侧要考虑安装螺钉放入和拧紧空间；电机尾部编码器插头通常比机身更宽，设备后门或护罩打开角度也应据此校核。对于丝杠直连结构，还需确认电机轴中心线与丝杠支座中心线等高，联轴器外径不能碰擦电机法兰或轴承座。

　　该模型把黑色本体、银灰色金属法兰、轴伸和接插件分色表达，能够直观区分功能区域。结构工程师在方案阶段可利用它完成运动包络检查、安装板开孔、电机座设计、线缆走向规划和维护空间评估；选型人员也可通过外形比例判断小容量伺服电机在紧凑设备中的布置可行性，减少后期因插头干涉、轴伸不足或散热空间不够造成的返工。
