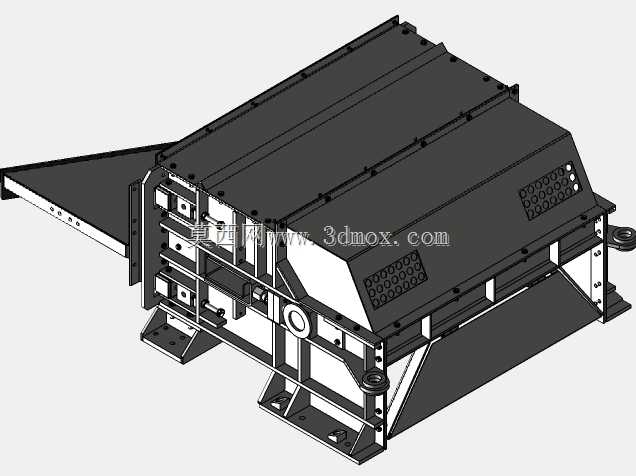

机床排屑输送尾端集成装置结构

　　该装置面向金属切削加工车间的切屑收集与转运工况，作为机床排屑链路的尾端承接单元，可直接对接车床、加工中心等切削设备的排屑出口，将加工过程中产生的带状、卷状及细碎金属切屑连续向外输送，避免切屑堆积在加工舱内影响刀具运动、冷却液回流与工件装夹。整体采用封闭式钣金壳体布局，顶部与侧部设置多组可拆检修盖板，通过螺栓紧固在框架上，日常清理卡屑、更换输送链板时无需整体拆解壳体；壳体两侧预留密集安装孔位，可适配不同高度的机床排屑口对接，也可根据现场走线需求加装行程开关、过载检测元件。装置底部采用型钢焊接支腿结构，支腿底板开设长圆形地脚孔，安装时可在混凝土地基或设备平台上微调水平位置，抵消车间地基的平面度误差；进出料端分别设置延伸导板，

　　进料导板伸入机床排屑口下方承接下落切屑，出料导板将切屑导向集屑车，导板与壳体之间采用折边加强结构，长期承受切屑冲击不易变形。壳体侧面集成圆形检修口与管路接口，可接入冲屑冷却管路，对输送链板进行反向冲洗，避免细碎铝屑、铸铁粉粘附在链板缝隙内；侧部面板预留格栅状通风区域，兼顾壳体内部散热与观察需求。结构设计阶段优先考虑车间狭窄通道的布置边界，整机宽度控制在常规机床侧排屑通道范围内，高度与中型车床排屑口标高匹配，无需额外搭建抬高机架；壳体转角处全部采用折弯焊接工艺，内部焊缝打磨平滑，防止切屑挂留，外部焊缝预留涂装余量，适配车间工业漆喷涂工艺。输送单元的张紧机构布置在装置尾端侧部，张紧轴两端通过可调轴承座固定，

　　旋转调节螺杆即可改变链板张紧度，运维人员在设备外侧即可完成张紧操作，不需要钻入设备下方。装置两端的限位安装面经过铣削加工，保证与对接机床的法兰面贴合间隙均匀，防止切屑从接缝处溢出；整体模块化程度高，壳体、支腿、输送段、导板均可拆分运输，进入车间后可通过普通手动液压叉车完成转运就位，不需要大型吊装设备配合，特别适合老旧机床生产线的排屑系统改造场景，也可作为新制机床的配套排屑组件完成预装。
