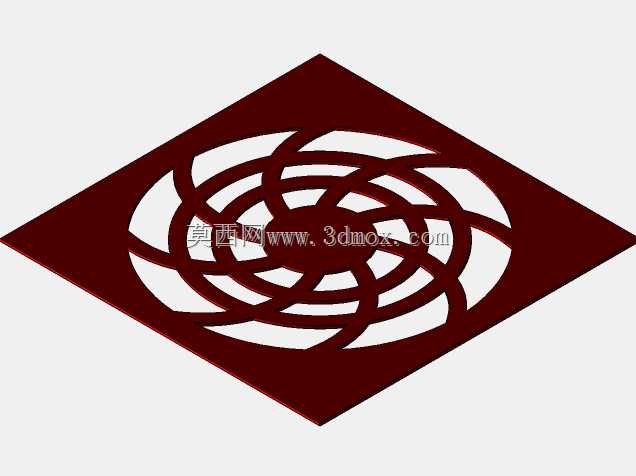

菱形交错涡旋镂空金属装饰板

　　这类菱形涡旋镂空金属板多用于设备外罩、防护隔断、墙面装饰、展台背景以及通风遮蔽区域。板面以菱形外轮廓为安装边界，中心采用多层交错弧形线条形成连续涡旋图案，镂空区域既保留视觉通透感，也能减轻整体重量，适合需要兼顾装饰性与通风性的场合。

　　从结构上看，板材主体为等厚薄板，外轮廓四边平直，便于嵌入框架或通过压条、螺钉固定。中心花纹由多组圆弧相互穿插构成，弧形筋条宽度保持一致，使图案在旋转视觉上具有均衡感。镂空边缘随曲线连续变化，加工时需要重点控制转角处的切口质量，避免尖角应力集中或热切割造成局部变形。

　　实际应用中，该件可作为机械设备的安全防护面板使用。镂空纹样能够让操作人员观察设备内部运行状态，同时降低封闭罩壳的闷堵感；若布置在散热通道附近，连续开孔还可辅助空气流通。用于室内装饰时，金属板可通过喷涂、阳极氧化或覆膜处理呈现不同表面效果，菱形外框与中心涡旋形成较强识别性，适合安装在主题墙面、隔断屏风或展示装置上。

　　设计思路上，纹样以中心区域为视觉焦点，弧形条带由内向外逐层展开，相邻曲线之间保留稳定的材料连接带，保证板件在大面积开孔后仍具备足够刚度。外轮廓四角保留完整实体区域，可作为主要承载和固定位置；中部花纹虽然复杂，但筋条走向连续，没有孤立细小悬伸结构，运输和安装过程中不易发生局部弯折。

　　安装边界需要依据菱形对角尺寸预留空间。若采用嵌入式安装，框架内口应与板件外轮廓保持均匀间隙，便于补偿板材热胀冷缩和加工误差；若采用外露螺钉固定，宜在四角或四边中点设置连接点，避免直接在窄筋条位置受力。板厚选择应结合跨度确定，跨度较大时可在背部增加加强框，以保持板面平整。

　　建模时应先确定菱形外形与中心基准，再通过对称、旋转和阵列关系构建弧形骨架，最后统一修剪出镂空区域。曲线连接处需要保证相切或平滑过渡，这样在激光切割、等离子切割或水刀加工时路径更顺畅，成品边缘也更整齐。
