不锈钢滑轮卸扣式索具多规格结构

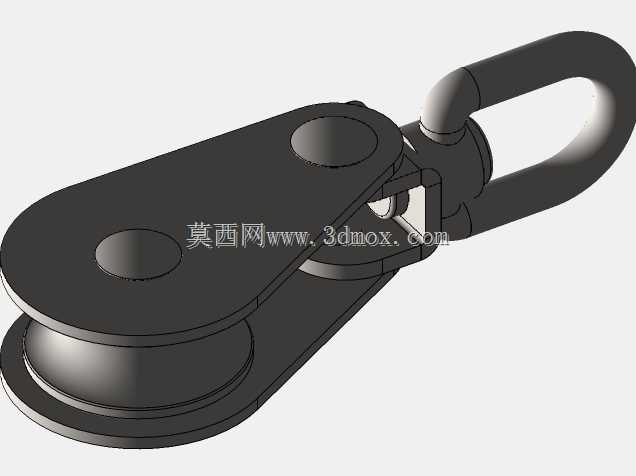

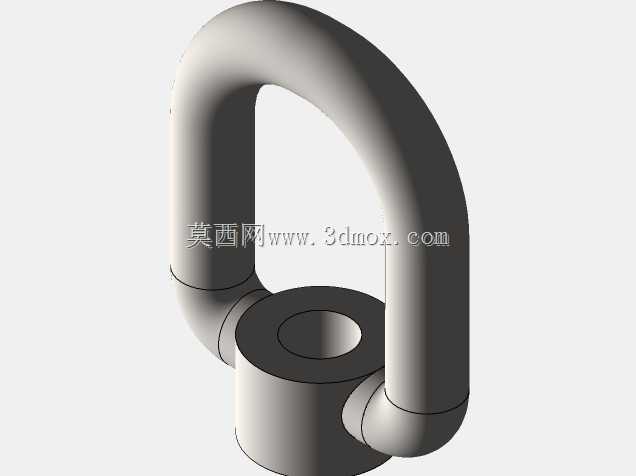

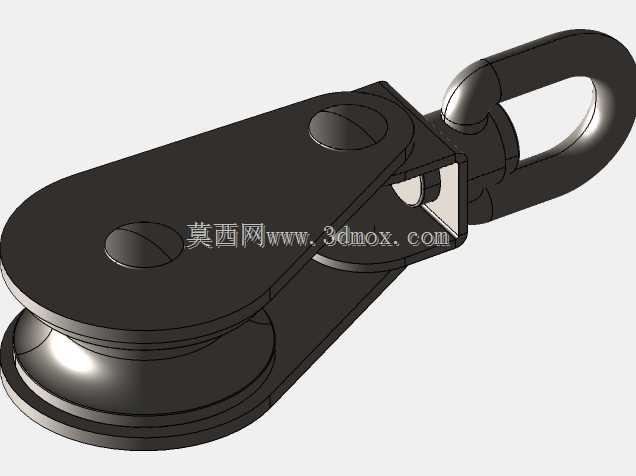

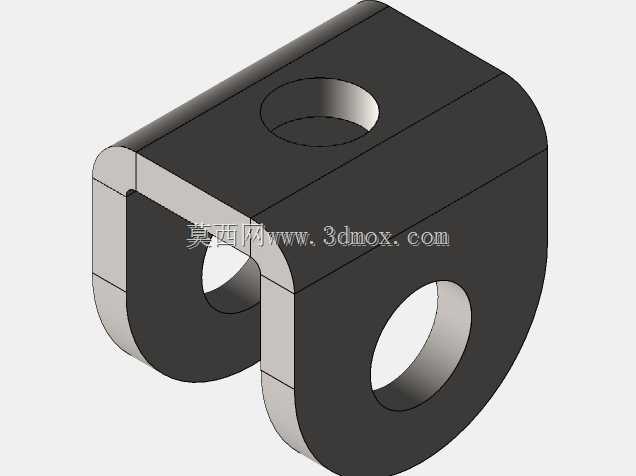

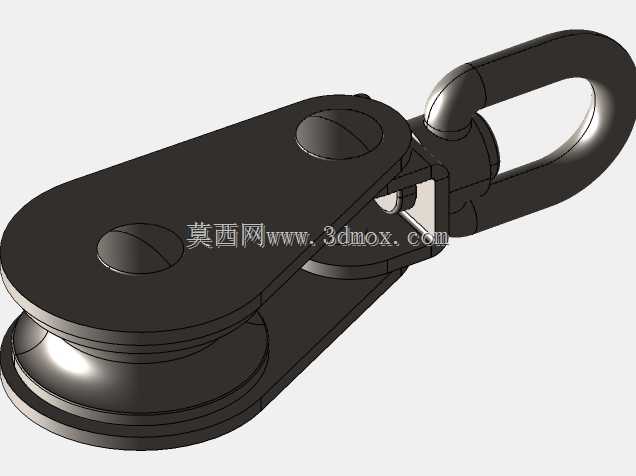

　　该结构围绕轻型起重与导向牵引场景展开，主体采用不锈钢材质，将顶部吊环、中部回转连接座与下部滑轮架整合为一套可直接参与受力传递的索具部件。顶部环形吊体用于与上方吊钩、吊带或固定锚点连接，环体截面采用圆滑过渡，避免局部应力集中；中部回转结构使下方滑轮架能够围绕竖向轴线自由转动，在牵引方向发生变化时，滑轮槽可随钢丝绳走向自适应调整，减少绳体偏摆和侧向摩擦。下部夹板式支架夹持单槽滑轮，销轴贯穿两侧支架并对滑轮形成径向支撑，滑轮轮槽按钢丝绳接触轨迹设计，槽底圆弧与绳径匹配，能够在承载状态下保持绳体居中，防止跳绳、咬绳和异常磨损。

　　从实际布置看，这类部件常见于小型吊装工位、船舶甲板牵引、舞台吊挂、线缆展放、户外绳索系统以及需要改变拉力方向的轻型设备中。它不是单纯的装饰件，而是承担转向、承拉和导向作用的功能件。设计时需要同时关注吊环承载截面、销轴剪切面、夹板开孔间距和滑轮外径之间的匹配关系。若滑轮直径过小，钢丝绳反复弯曲会产生明显疲劳；若夹板开距过大，滑轮轴向窜动增加，运行稳定性下降；若回转座配合间隙不合理，则在偏载工况下容易出现卡滞或晃动。

　　建模过程中，外形尺寸需要围绕安装边界建立：顶部吊环内孔要满足挂钩或卸扣销轴进入空间，外轮廓不能与上方连接件发生干涉；中部回转座直径决定与支架的连接强度及转动范围；下部两支板外侧宽度构成主要安装宽度，滑轮槽宽和槽深则决定适用绳径范围。三种尺寸配置可覆盖不同载荷等级和绳径区间，在同一类结构形式下通过调整环体截面、支架板厚、销轴直径和滑轮直径实现规格扩展。

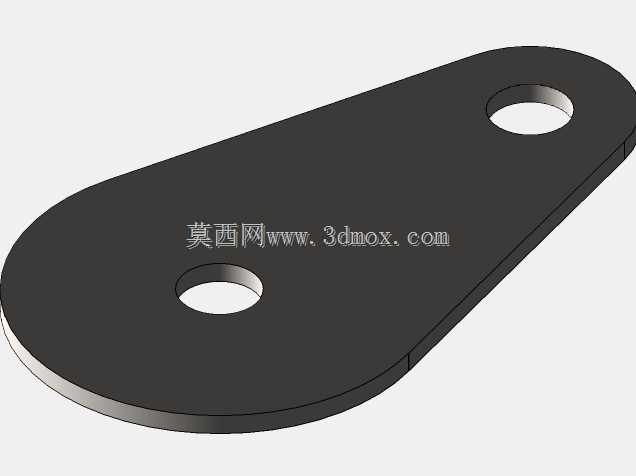

　　结构细节上，夹板端部采用圆弧收形，既降低边缘磕碰风险，也减轻无效重量；滑轮两侧与支架之间保留必要间隙，保证转动灵活；销轴端部需要设置限位方式，防止工作中松脱。整体装配关系清晰，吊环承受上端拉力，回转座传递载荷并释放扭转自由度，滑轮将钢丝绳滑动摩擦转化为轮体转动，支架则把各零件约束在确定的受力轴线上。对于选型和结构设计人员而言，该模型可用于校核牵引路径、检查绳索包角、评估连接空间，并作为轻型起重导向部件方案设计的参考。
