机床CA6140折弯钣金安装支座结构

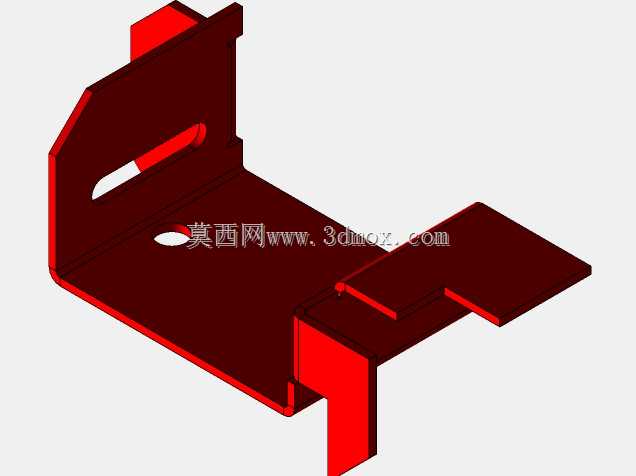

　　这款钣金支座主要服务于CA6140普通车床的内部走线与小型功能模块安装场景，在车床溜板箱旁、主轴箱侧方或者冷却管路排布区域都能见到这类结构件的身影，它不需要承担大载荷切削力，核心作用是把零散的传感器线缆、润滑管路或者小型限位开关规整固定在机床内壁，避免设备运行过程中管线随振动晃动、被运动部件剐蹭磨损。从结构形态来看，整件由单张金属板材经多道折弯工序一体成型，没有额外焊接拼接的接缝，主体分为三个功能区域：底部带异形避让孔的水平承托面用来贴靠机床安装基面，侧面竖起的带长圆孔立板负责和机床侧壁锁附固定，末端延伸出的阶梯折弯翻边既可以卡住管线束，也能为小型电气元件提供额外的安装点位。设计阶段首先要敲定的是安装边界：

　　整件展开后的板材厚度选用常规冷轧钢板规格，折弯后整体占用的长宽高空间完全适配CA6140车床内壁预留的安装空位，底部水平面上的圆孔用来穿过固定螺栓，立板上的长圆孔特意做了腰型设计，允许安装时在竖直方向微调2到3毫米的位置偏差，抵消机床铸件基面的加工误差，不需要安装时现场扩孔返工。折弯工序的排布顺序也经过考量，先加工出板材上的所有孔洞、避让缺口，再依次完成侧边立边、末端阶梯挡边的折弯，所有折弯内角都预留了和板材厚度匹配的折弯半径，避免折弯处出现应力集中开裂，边缘的毛刺方向统一朝向非安装接触面，防止装配时划伤操作人员。侧面开出的长条形避让槽一方面可以减轻整件自重，另一方面也能让穿过支座的线缆从槽位自然引出，不用强行弯折管线，

　　适配不同走向的布线需求。这类钣金件在机床运维改造里实用性很强，老旧车床升级加装数显装置、新增冷却喷嘴的时候，不需要在原机床铸件上额外打孔攻丝，直接利用这款支座的现有安装孔位固定在机床原有螺孔上，就能拓展出额外的安装固定点位，改造过程不会破坏机床原床身结构，后期拆卸维护也十分便捷，折弯一体的结构刚性足够承受机床日常运行的振动，长期使用也不会出现连接松动的问题。
