高空作业载人吊笼结构三维设计

　　该载人吊笼主要配套起重吊装场景使用，常见于船厂舱外维保、厂房钢结构高空安装、风电塔筒外围检修、场馆外立面施工等无法搭设固定脚手架的作业面，作为临时载人载具随起重机吊钩升降，将作业人员与随身工具输送至指定高空工位，替代传统散装吊篮的非标拼接做法，整体结构按载人工况做受力冗余设计。

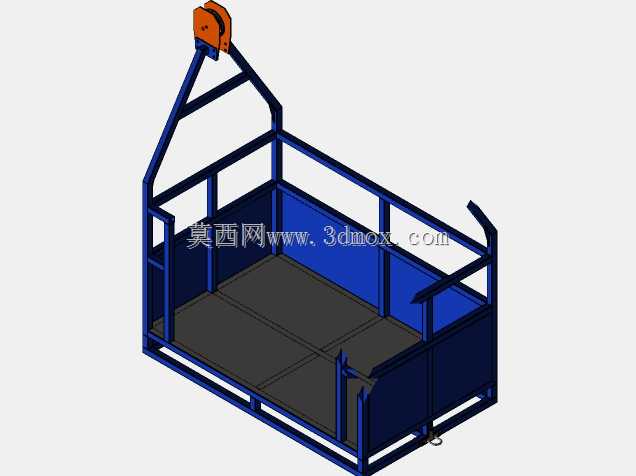

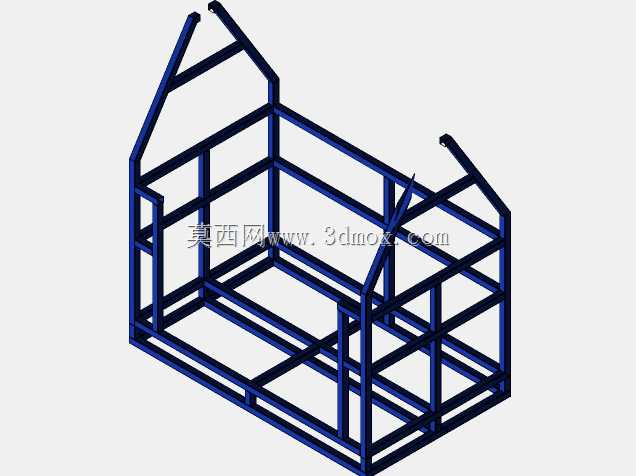

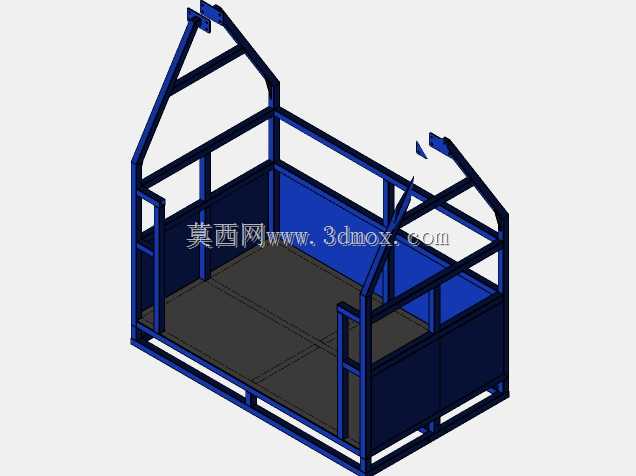

　　外形采用矩形承载底座布局，底座框架采用型钢拼焊成型，底面铺设防滑花纹钢板，四周设置全围式防护栏杆，栏杆高度符合高空作业临边防护要求，栏板下半段加装封闭挡护板，防止工具、小型零件从栏边坠落伤及地面人员；吊笼顶部设置三角桁架式吊点支架，支架顶端集成适配起重吊钩的连接座，吊点受力沿桁架斜梁直接传导至底座四角主承力梁，避免栏板杆件承受吊装拉力。

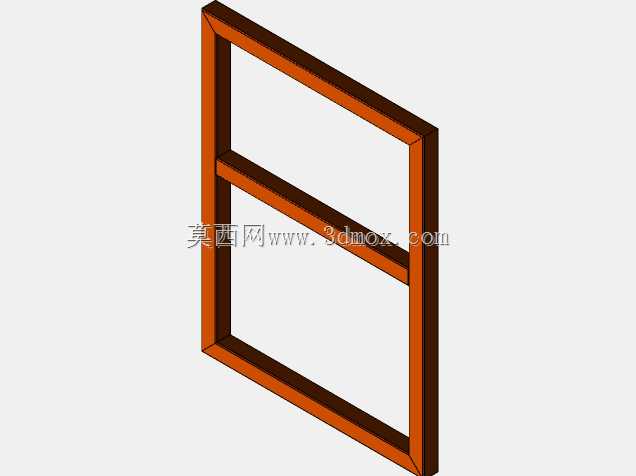

　　设计阶段先按额定载人数量加工具自重核定均布载荷，底座主梁按弯曲刚度校核，控制满载时底板挠度在允许范围内，避免作业人员站立时出现明显晃动感；顶部三角吊架的两根斜撑分别对接底座两侧纵梁端点，让吊装载荷形成对称传力路径，起升过程中吊笼始终保持水平姿态，不会出现侧倾。防护栏采用分段装配式连接，栏板与主框架之间通过螺栓紧固，运输时可拆分栏板部件，缩小整体转运体积，进场后快速拼装即可投入使用。

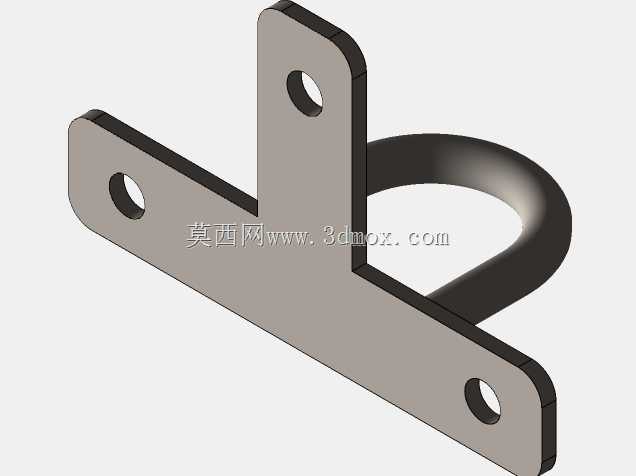

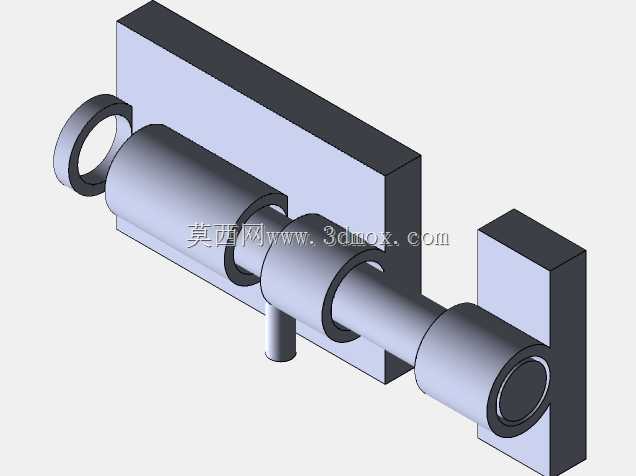

　　安装边界方面，吊笼顶部吊点预留标准起重吊钩连接间隙，适配常用汽车吊、塔吊的吊钩规格，吊笼整体宽度控制在常规货运车辆车厢宽度以内，陆运转运无需超限审批；底座底部预留叉车插孔，现场可直接用叉车完成短距离移位、装车作业。笼体一侧设置可开合的栏门，门体采用向内开启的插销锁止结构，作业人员进入后锁止门销，起升过程中门体无法意外向外开启。笼体边角全部做圆弧钝化处理，避免吊装移位过程中剐蹭施工面或磕碰作业人员，顶部吊点位置加装限位挡板，防止吊钩在起升过程中从吊座内脱出。

　　建模时所有型钢构件按实际焊接拼搭位置还原，栏板、底板、吊架的装配关系完全对应现场焊接与螺栓连接工艺，结构工程师可直接在该模型基础上调整笼体长宽尺寸，适配不同作业人数、不同工位空间的定制需求，也可通过仿真模块校核不同载荷下的框架应力分布，优化型钢壁厚，在满足载人安全系数的前提下控制整体自重。
