可可豆热风干燥搅拌罐体设备结构

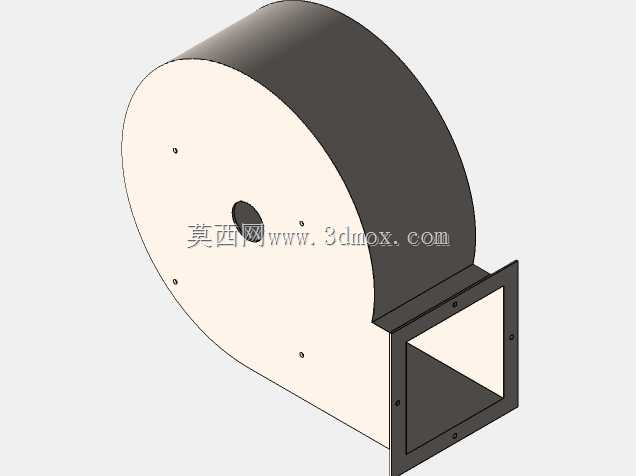

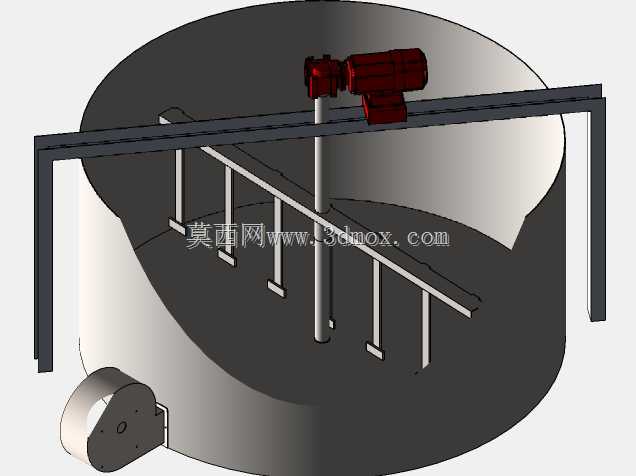

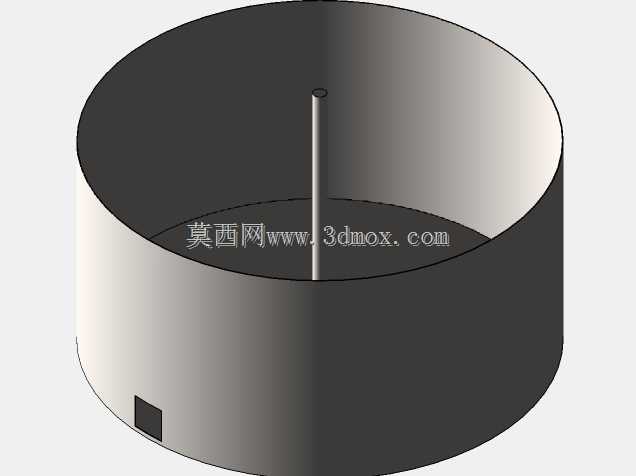

　　该套设备针对可可鲜果初加工后的豆粒干燥工序搭建，整体采用大直径圆形浅槽作为物料承托腔体，槽体侧壁做直立围边、底部预留平缓弧度过渡，避免可可豆在边角位置堆积形成烘干死角，槽体侧下方集成热风发生单元，热风可从槽底侧向通入腔体内，穿过铺摊的豆粒层带走游离水分，适配中小型可可处理作坊、庄园初加工线的批量干燥需求，也可用于同类颗粒状农产品的低温烘干作业。

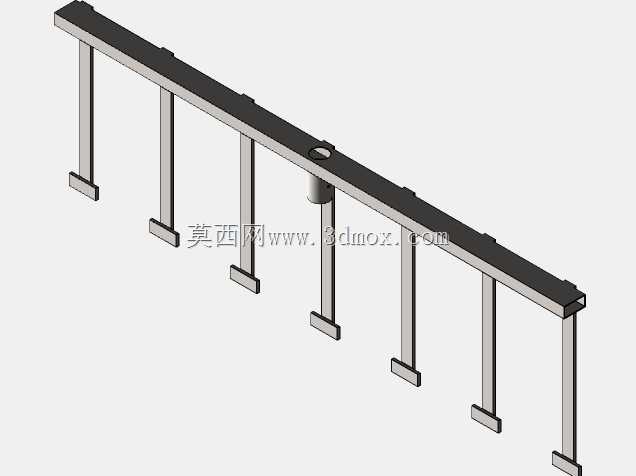

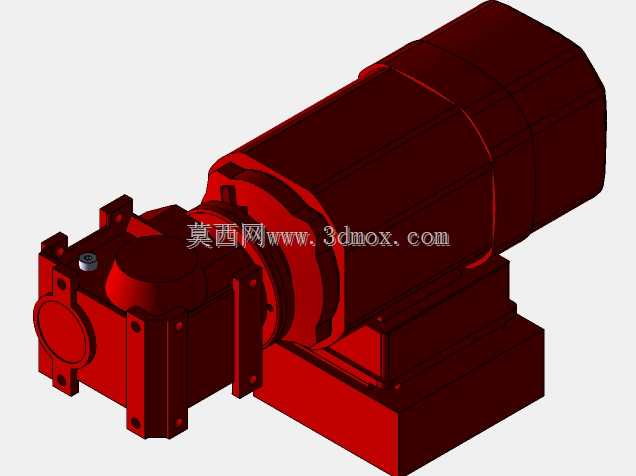

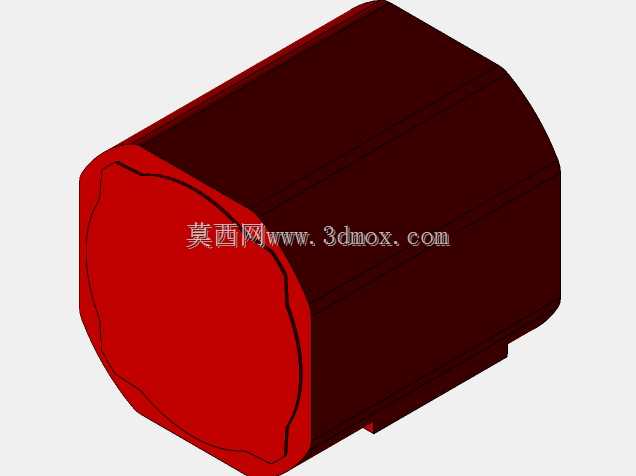

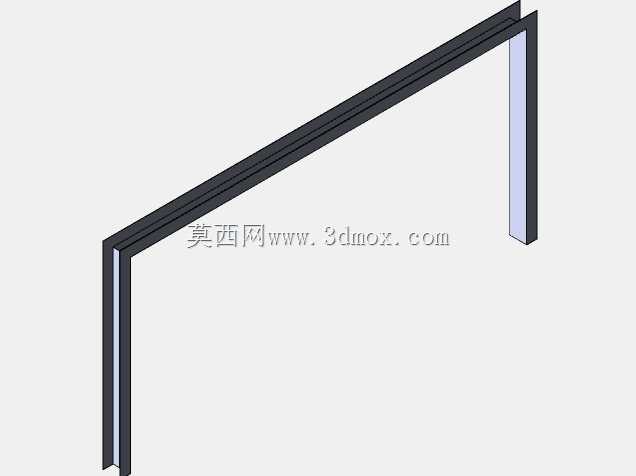

　　跨槽布置的龙门机架是整套机构的安装基准，两根立式支腿分别落在槽体两侧的地面承载区，顶部横梁横跨整个槽径，横梁上固定驱动减速电机，电机输出轴竖直向下伸入槽内，轴端连接双层十字布置的搅拌耙架：上层耙杆贴近物料铺层上表面，带多块向下垂伸的立式耙齿，随轴转动时持续翻搅表层可可豆，破除豆粒结团、让上下层物料换位；下层耙杆贴近槽底，耙齿末端与槽底保留均匀间隙，转动时刮动槽底沉积的豆粒，避免局部长时间贴底受热过度出现焦糊，耙架转动转速设定在低速区间，翻料过程不会碰伤豆粒外皮，保证成品可可豆的完整度。

　　设计阶段优先考虑了车间安装边界：圆形槽体的外径为整机最大横向尺寸，两侧支腿外沿超出槽壁预留检修通道，顶部电机的最高点为整机竖向标高，现场布置时需要在电机上方预留吊装维护空间，槽体侧方的热风单元需要对接热风管道与排风管路，进料可从槽体上方敞口位置送入，干燥完成后可在槽壁低位开设卸料口配合搅拌转动逐步排出物料。

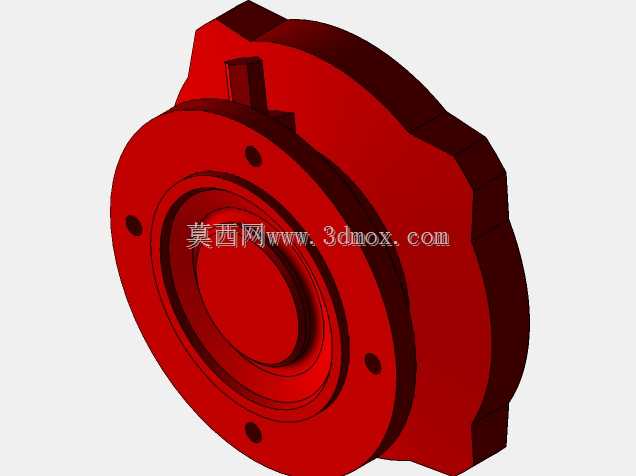

　　结构建模时将槽体、龙门架、驱动组件、搅拌耙架拆分为独立子装配，槽体采用薄壁钣金焊接结构建模，壁厚均匀适配食品级不锈钢加工要求，耙齿与耙杆采用快拆式连接结构，日常清理残留物料、更换磨损耙齿时无需拆解整个主轴组件，驱动电机的安装座在横梁上预留长条形调节孔，可微调主轴的竖直同轴度，避免长轴转动出现偏摆。整机工作时搅拌与热风烘干同步运行，豆粒在腔体内持续缓慢翻动，热风与物料充分接触，相比静态摊晒的干燥方式，物料受热均匀度更高，干燥周期更短，也减少了人工翻料的劳作强度。
