方管焊接多层置物承载架结构设计

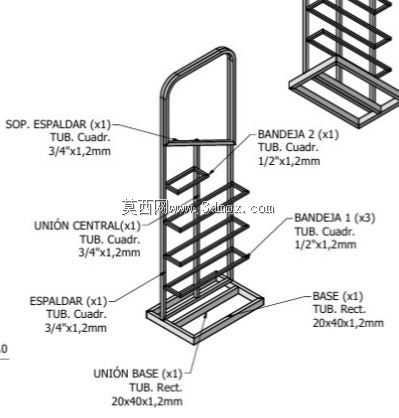

　　这款多层置物承载架采用全金属方管、矩形管焊接成型的结构方案，主要面向车间工位物料暂存、小型零部件分类存放、商用场景货品陈列等使用需求，整体结构无多余装饰部件，所有构件均采用标准型材加工，可直接通过切割、焊接工序完成制作，无需开模定制特殊构件，加工门槛低，适合小批量定制或现场加工制作。从结构受力逻辑来看，底部采用20×40×1.2mm矩形管拼焊成矩形底座框架，矩形截面的型材相比同截面积的方管拥有更好的抗侧弯能力，能够抵消上层置物带来的侧向倾覆力矩，底座作为整个架体的承重基础，框架四边满焊连接，焊缝沿型材接缝连续布置，避免应力集中导致的框架变形。

　　架体背部设置两根3/4英寸×1.2mm方管作为主背撑，顶部做圆弧弯管过渡，既消除了直角端的磕碰风险，也能通过圆弧结构分散背撑顶部的应力，避免直角焊接处出现应力断裂问题；背撑中部设置一根同规格方管作为中央连接横梁，将两根背撑连为整体，提升背部框架的抗扭刚度，避免架体受侧向力时出现背撑外张变形。置物层分为两类结构，其中三层主置物托盘采用1/2英寸×1.2mm方管拼焊成矩形框结构，沿架体高度方向等距布置，托盘框架直接焊接在两侧背撑与中央连接梁上，每层托盘可独立承载规整的盒装物料、小型工装夹具或包装货品，层间距预留足够的取放操作空间，操作人员取放中层物料时无需过度抬臂或弯腰；另外在架体上部设置1层同规格方管制作的上层托盘，位置靠近架体顶部，可放置使用频率较低的备用物料或工具，充分利用架体上部的竖向空间。所有型材的壁厚均选用1.2mm的薄壁管材，在满足日常置物承载需求的前提下，尽可能降低架体整体自重，方便整体移位或调整安装位置，同时薄壁管材的焊接变形量更容易控制，制作时通过简单的焊接工装固定即可保证整体尺寸精度。从安装边界来看，整个架体的占地尺寸由底部矩形底座决定，安装时只需保证放置地面平整，无需额外打膨胀螺栓固定，依靠自身重量即可保持稳定，若用于存放较重物料，可在底座框架底部加装可调脚杯，适配地面不平整的安装场景，避免架体出现晃动。

　　结构设计时充分考虑了型材的下料利用率，所有管材均采用市场常规供应的标准规格，下料时可通过长短搭配减少余料浪费，比如背撑的长料裁切后剩余的短料可用于托盘框架的制作，中央连接梁的余料可用于托盘的横向加强，整体材料利用率可达到90%以上，有效控制制作成本。焊接工序完成后，可根据使用场景做表面处理，车间内使用可做喷塑防锈处理，商用场景可做镀铬或喷粉配色处理，适配不同的使用环境风格；架体所有外露的型材端口均做封堵处理，避免管材内部进入杂物或积灰，同时也能防止端口毛刺划伤操作人员。

　　在实际使用过程中，这类架体的适配性较强，既可以单独放置在工位旁作为工具架、零件架使用，也可以多个并排拼接成连续的置物陈列区，托盘框架上可根据需求加装层板，比如木板、铁板或者网格板，满足不同形态物料的存放需求，若需要存放带挂装需求的工具，也可在背撑方管上加装挂钩挂板，拓展使用功能。结构受力计算时，每层托盘的额定承载按照均匀载荷设计，避免集中载荷放置在托盘边缘导致框架变形，日常使用时若需放置较重物件，尽量靠近托盘与背撑的焊接位置放置，可有效降低焊缝处的受力，延长架体的使用寿命。整个架体无活动部件，结构可靠性高，日常维护只需检查焊缝位置是否出现开裂、型材是否出现明显变形即可，无需定期做润滑或部件更换，长期使用的维护成本极低。
