医用听诊器听头结构精细化设计

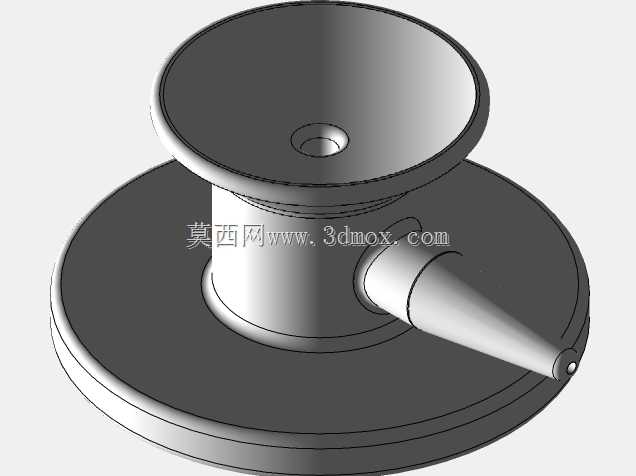

　　这套结构围绕门诊查体、床旁听诊、基层巡诊等高频使用场景展开，核心处理的是胸件与耳件之间的声传导路径和手持操作边界。建模时先从拾音面入手，圆盘形胸件承担接触人体胸壁的功能，盘面需要保持足够平面度，避免贴合皮肤时出现缝隙造成低频心音、呼吸音泄漏；盘面中心预留的小孔连通内部音腔，音腔并非简单直孔，而是通过过渡段把膜片收集到的微弱振动汇总到侧向引出的传音通道。

　　侧向伸出的锥管是连接胶管的关键部位，根部做加粗过渡，避免手持转动或插拔胶管时在交接处形成应力集中；锥管外径沿轴向逐步收窄，能够适配不同内径的听诊胶管，末端小圆角既方便管路套入，也能切掉锐边防止割伤橡胶管壁。上下两层圆盘之间的圆柱段构成握持区，直径按成人手指捏持范围设定，指腹接触位置没有突兀棱线，医师在胸壁移动、切换膜式钟式听区时可以靠拇指和食指稳定旋转。

　　尺寸边界上，底部胸件外径控制在常规查体可覆盖的瓣膜听诊区范围，过大不利于肋间隙定位，过小则会降低低频音拾取面积；整体高度要保证胸件贴平皮肤时，侧向锥管不会抵住患者衣物或床面，锥管伸出长度留出手指插拔胶管的操作空间，同时避免过长导致管路拖拽重心偏移。装配关系方面，胸件、中间立柱、传音锥管三者同轴度与相交孔密封性是建模重点，内部通道转折处采用顺滑过渡，减少声波在拐角处的散射损失；外表面所有拔模方向统一，壁厚按薄壁壳体均匀分布，既满足后续手板样件加工或注塑成型的脱模要求，也控制整体重量，长时间挂颈携带不会产生明显压痕。

　　结构校核中重点关注胸件边缘抗跌落能力，圆盘外缘加厚形成刚性圈，掉落到诊疗台面时先由外圈接触，保护中心拾音膜片安装位；锥管根部增加圆角补强，抵消胶管反复弯折带来的疲劳载荷。整套模型把拾音、握持、管路连接三个功能区整合在紧凑壳体内，没有多余装饰特征，每一处曲面都服务于声学传导或临床操作便利性，可直接用于医用诊疗器械的结构验证、手板制作以及教学演示中的听诊器工作原理拆解。
