高空防坠自锁缓降器便携挂扣结构

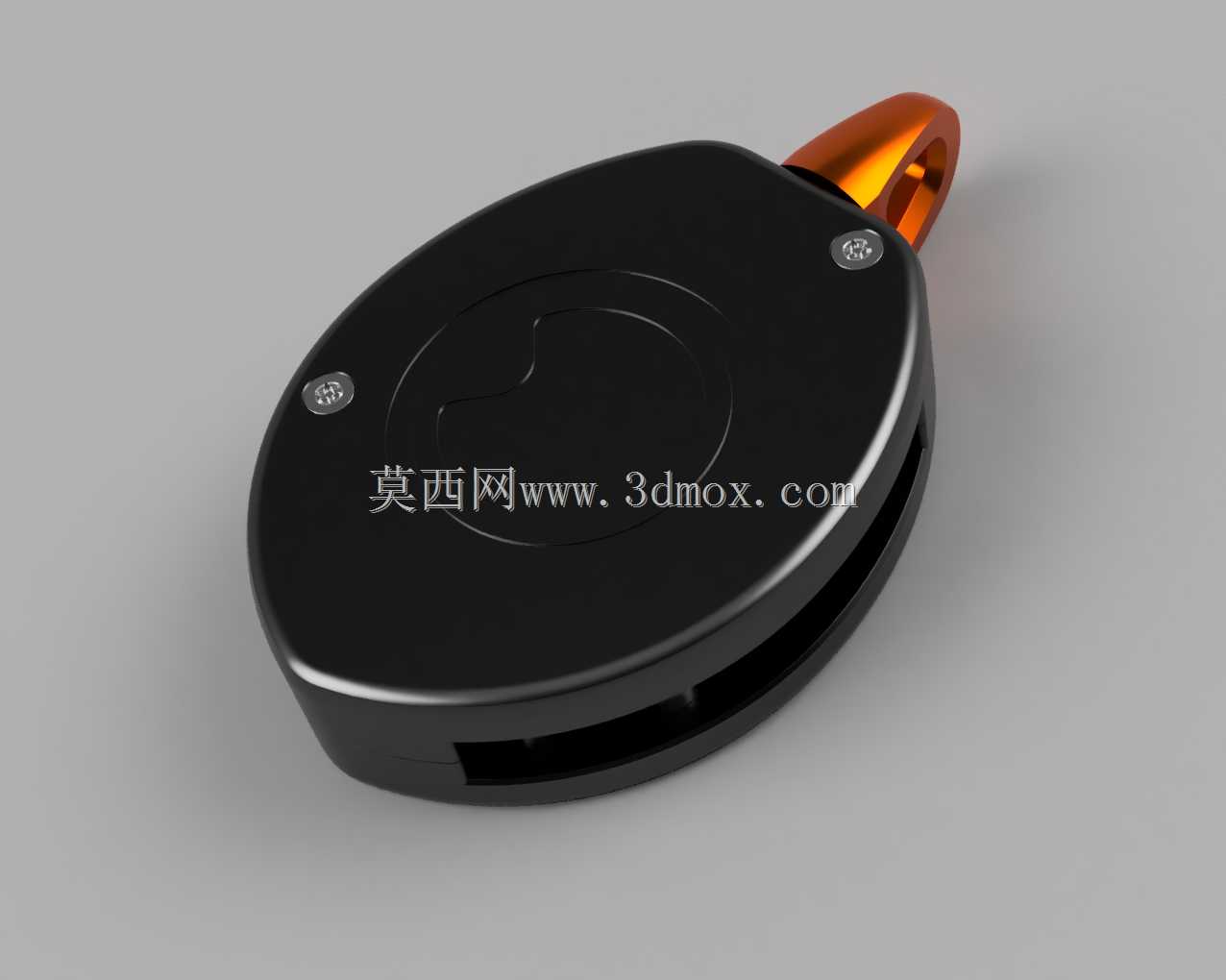

　　该结构对应高空作业场景中常用的便携式防坠自锁装置，主体采用扁圆盒式布局，将离心制动、摩擦阻尼、绳索导向与挂接端全部收拢在紧凑壳体内，适合风电塔筒检修、输电塔攀爬、建筑外立面施工、场馆钢结构安装以及有限空间救援等人员沿绳索移动的工况。装置平时随安全绳随行，人员正常上下移动时，内部绳轮可随绳索顺畅转动；一旦发生坠落，绳轮转速瞬间升高，离心棘爪在惯性作用下甩出并卡入制动齿位，随后摩擦阻尼组介入，把冲击载荷转化为可控的热耗散，避免硬制动对人体胸背带和腰椎造成峰值伤害。

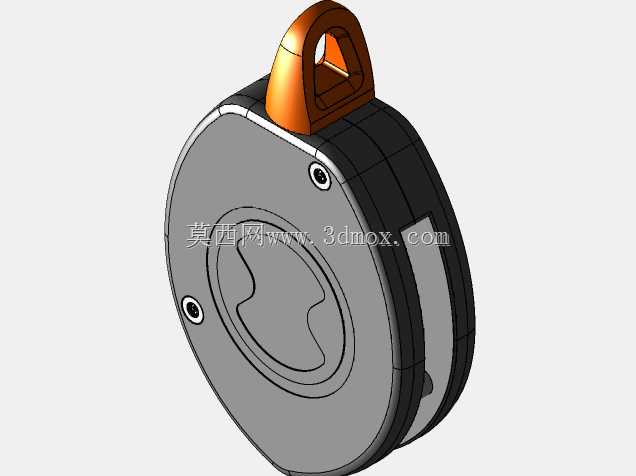

　　建模时先以绳轮容绳量为核心确定圆盘直径，壳体轮廓围绕制动组件外包络做圆角收边，既减少背包和安全带上的突出干涉，也避免棱角刮擦绳皮。顶部橙色挂耳为主要承载接口，内部与壳体骨架贯通，不能只做外观贴合；装配关系上需保证挂耳销轴、壳体加强肋和内部制动座形成连续传力路径，坠落冲击经挂耳传入壳体后，再由制动轴、摩擦片和支架分散承载。侧面预留的窄缝为绳索进出通道，入口处设置导向弧面，可降低绳索在偏斜牵拉时的弯折角度，减少绳股局部受力。

　　从安装边界看，这类产品需要与全身式安全带的前胸或腹部挂点配合，挂耳开孔尺寸应兼容常见安全钩，同时控制盒体厚度，使人员在爬梯、转身、贴靠构件时不会被装置顶开。壳体两侧的小螺钉位置对应检修装配点，建模时应体现沉头或封盖结构，保证外表面平滑。内部设计还要关注棘爪复位弹簧、摩擦片磨损间隙和绳轮侧隙，正常拉动时阻尼轻微，超速触发后锁止响应明确。外观上黑色主体与橙色挂耳形成高可视度对比，便于现场检查和快速识别，整体结构在保证安全承载的前提下兼顾便携性、绳索通过性和维护拆装便利性。
