单轴自动追日光伏板支撑回转装置

　　这套追日支撑机构面向分布式光伏电站、小型光热集热场以及户外太阳能试验平台开发，核心作用是带动受光面板实时跟随太阳方位角变化，通过持续维持板面与入射光线接近垂直的姿态，提升单位面积的日发电量，相比固定倾角支架可明显改善早晚低角度时段的能量捕获效率。

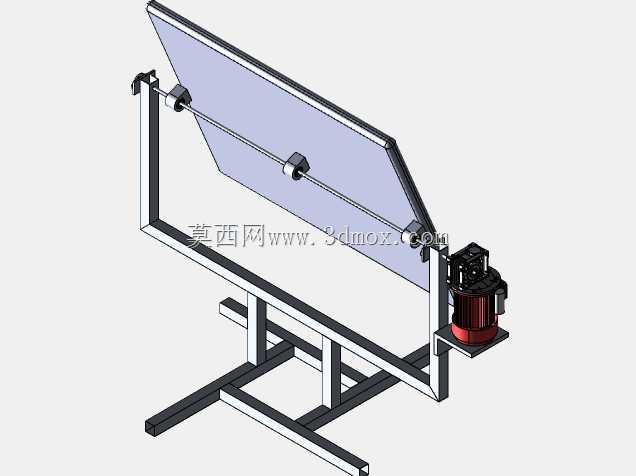

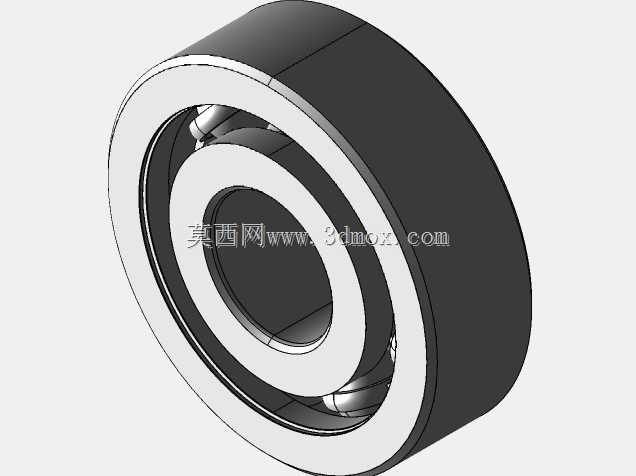

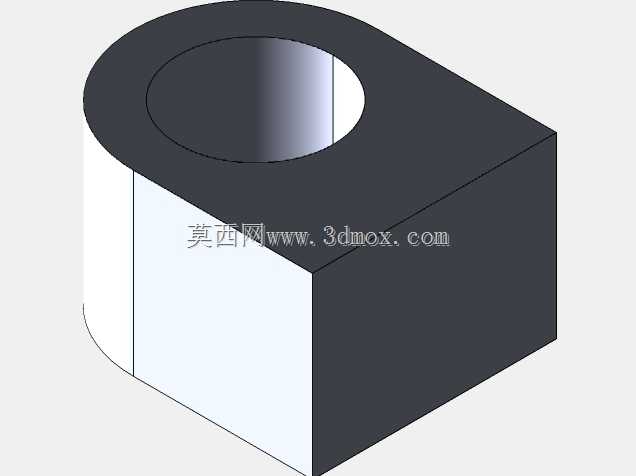

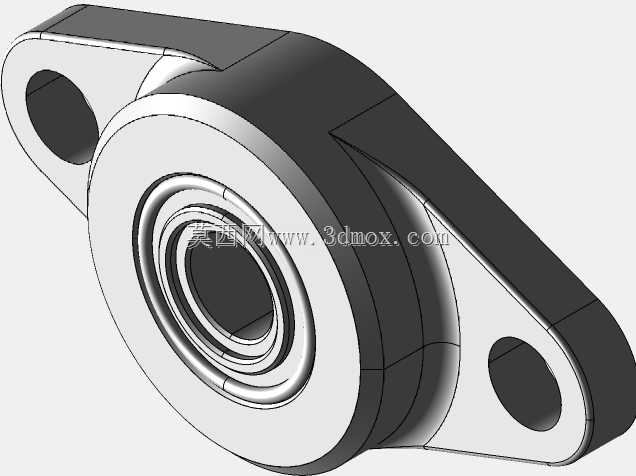

　　结构上采用单轴俯仰追踪方案，矩形受光面板通过两侧铰接支座安装在门式钢架顶端，转轴沿板面横向布置，驱动端布置在支架侧下方：减速电机输出扭矩经联轴器传递至回转轴，轴上设置两处抱箍式夹座与面板背部的横梁刚性连接，将旋转运动转化为板面的俯仰角度调整。从动侧配置带座轴承承担径向与轴向载荷，两侧支撑点同轴度在装配时需控制在合理公差范围内，避免转轴运转出现卡滞、别劲的问题。

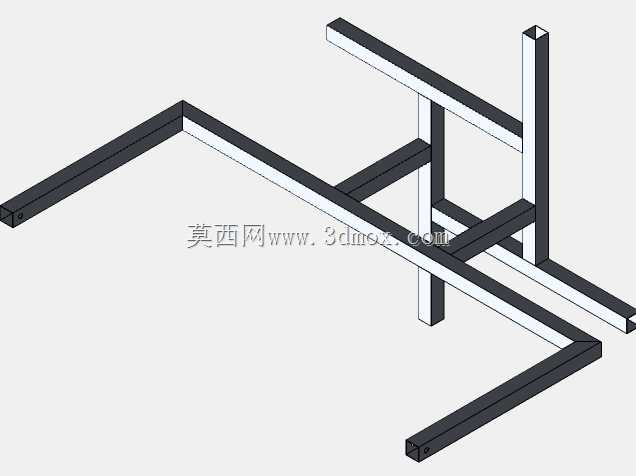

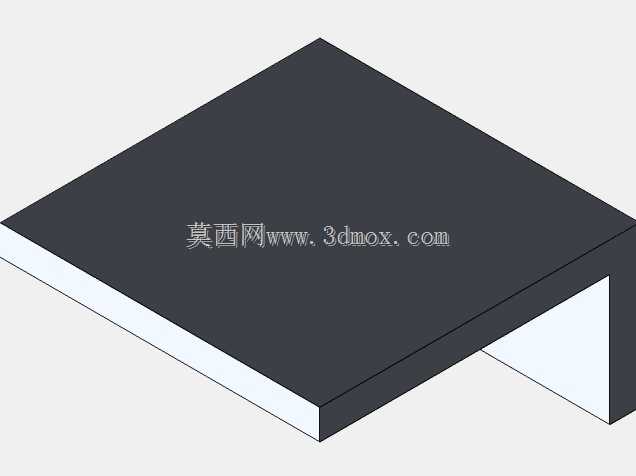

　　底部支撑采用方管焊接的十字形落地底座，四根支腿向外延展形成稳定支撑轮廓，整机重心落在底座投影区域内部，可抵御常规户外风载；现场安装时底座通过地脚膨胀螺栓与混凝土基础固定，基础顶面需找平，保障支架立柱垂直度。侧伸的电机安装托架与主支架焊接为一体，电机输出轴与主轴之间预留联轴器补偿空间，既方便减速电机的拆装维护，也可抵消少量安装同轴度误差。

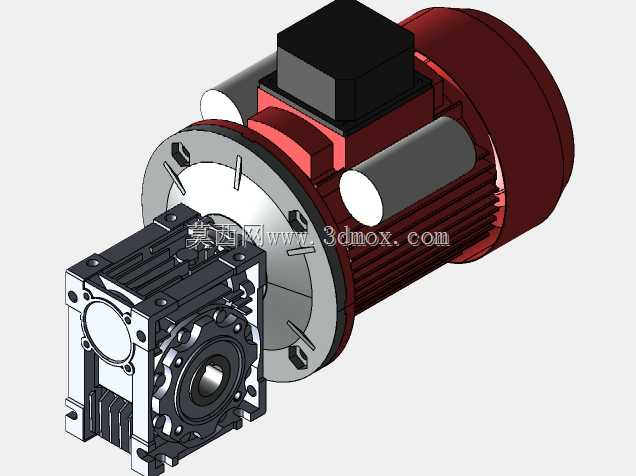

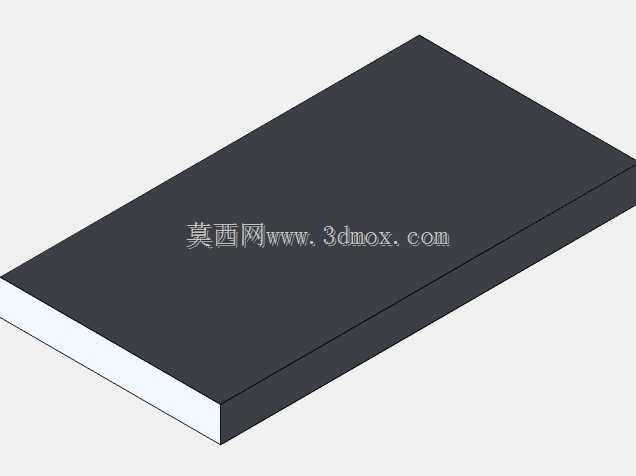

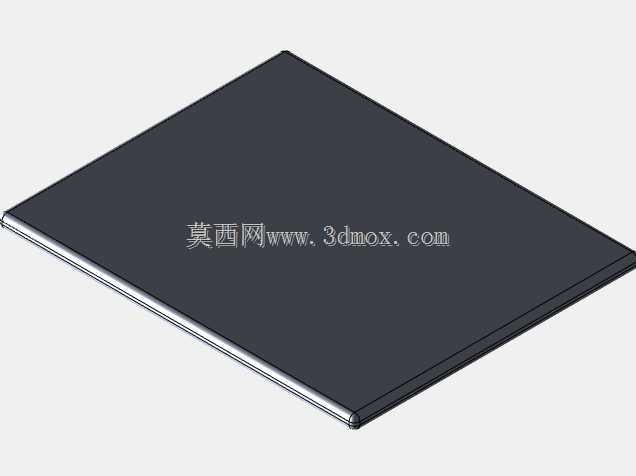

　　设计思路上优先考虑户外长期运行的可靠性：传动链选用大减速比减速电机，自锁特性可在断电位置锁止板面，避免大风天气下板面被风力推动来回晃动；铰接转动点位预留润滑维护空间，布线沿支架方管内腔或外侧走线槽敷设，减少紫外线对线缆的老化影响。面板框架采用型材拼框结构，四周设置包边，既降低整体自重，也方便后续更换不同规格的光伏板或集热板。

　　从安装边界来看，整机横向宽度适配常规单块或小阵列光伏板尺寸，高度方向转轴离地留有充足操作空间，底座支腿外伸范围决定了基础开挖与占地尺寸，设备进场前需核对现场通道宽度，钢架分体焊接后可现场栓接拼装，适配屋顶、地面电站等不同部署场景。角度控制部分可外接光感传感器或天文轨迹算法，驱动电机按预设角度区间往复运转，日出时展开至东向低角度，日落前回转至西向，夜间复位等待次日循环，整套机构结构简洁、传动链短，维护点集中在转轴轴承与减速电机两处，非常适合中小型太阳能利用项目做结构参考与选型设计。
