60GA775直流减速齿轮电机结构

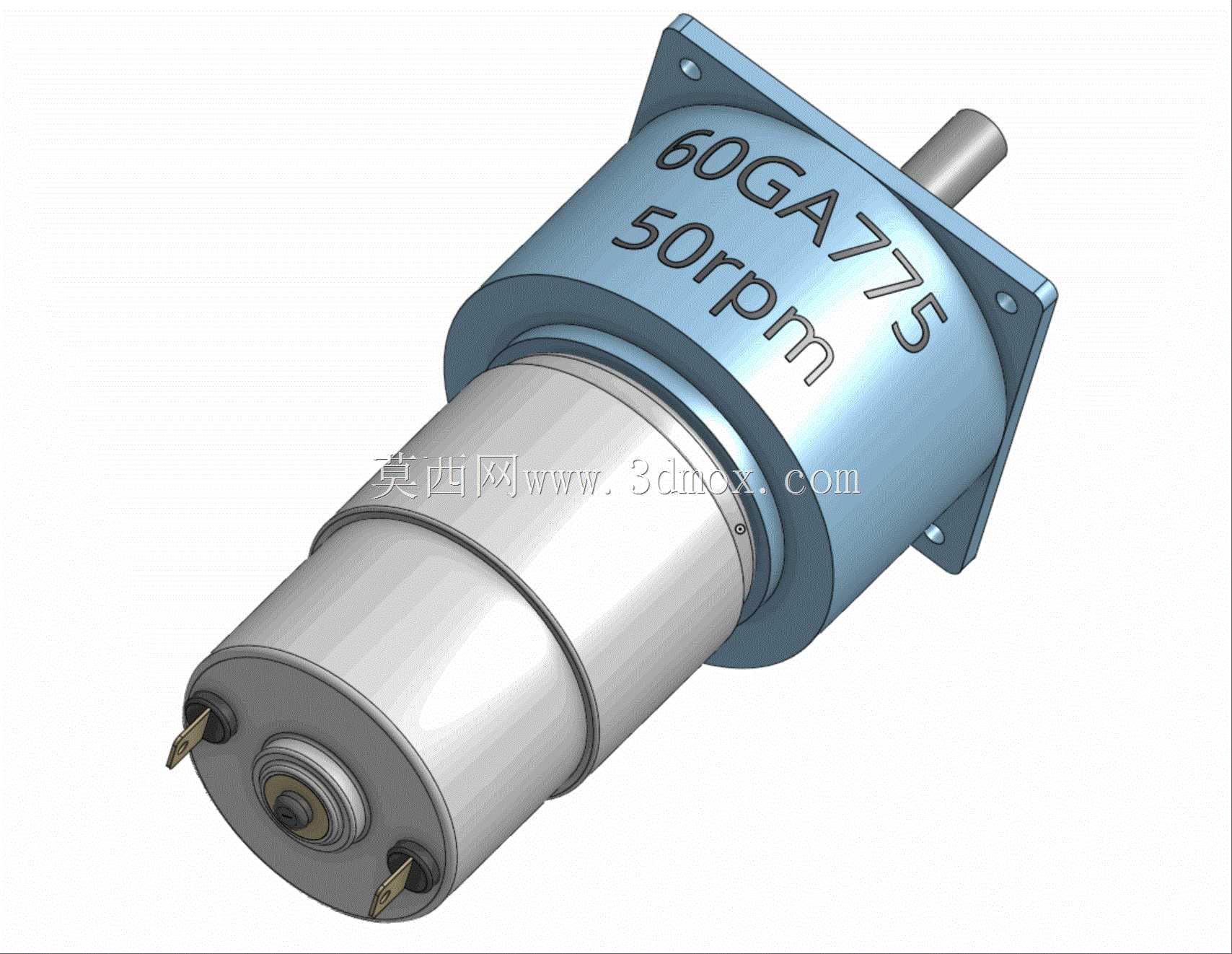

　　该结构围绕小型自动化设备中常见的低速大扭矩输出需求展开，主体由775系列直流电机与前置行星/直齿减速箱组合而成，前端采用方形法兰安装面，输出轴从减速箱中心伸出，整体呈同轴圆柱布局。在实际设备布置中，这类电机常出现在小型输送辊道、分拣机构、电动推杆、转盘工位、阀门驱动、智能小车、包装辅助装置以及教学实验平台中。它的核心作用不是追求高速，而是通过多级齿轮减速，把电机本体较高的空载转速转换为较低的输出转速，同时放大输出扭矩，使负载端能够获得更稳定的驱动力。

　　建模时需要重点处理三段边界：后端电机壳体、中部连接过渡段和前端减速箱体。后端775电机部分包含圆柱外壳、端盖、轴承位、接线端子以及安装螺钉位置；中部过渡段承担电机与减速箱的同轴定位，直径变化处应保留台阶和止口关系；前端减速箱外径相对更大，方形法兰上布置安装孔，输出轴长度、轴径、键槽或扁位需要与负载连接件匹配。若用于整机干涉检查，不能只关注电机本体圆柱轮廓，还应预留接线空间、散热间隙、螺钉装拆空间以及联轴器或齿轮的安装长度。

　　从功能特性看，该类齿轮电机可适配12V或24V直流供电，通过不同减速比覆盖约5rpm至600rpm的输出转速区间。低转速版本适合推动重负载或需要精确定位的机构，高转速版本则适合轻载连续输送。选型时不能仅按额定电压判断，还要结合输出轴转速、堵转扭矩、空载电流、负载电流、齿轮箱承载能力和工作制综合校核。齿轮箱内部齿圈、行星轮、太阳轮、输出轴轴承及润滑空间的配合关系，会直接影响回程间隙、噪声、寿命和发热水平。

　　设计思路上，外部模型应准确表达法兰安装基准、输出轴中心线、电机尾部接线方向和壳体固定孔位。方形法兰适合在设备板件上直接贴合安装，圆柱壳体则可通过抱箍或支座辅助固定。三维布局时，输出轴中心线应与被驱动机构中心线保持同轴，带传动或链传动场景下还要控制张紧方向，避免径向力长期作用在轴端。对于频繁正反转的设备，应校核齿轮侧隙和轴套承受的冲击；对于连续运行设备，则要关注电机温升与减速箱润滑。整体结构紧凑、安装边界清晰，适合作为小型传动系统的标准动力单元进行装配验证。
