带制动单元的交流伺服驱动电机结构

　　该三维结构呈现的是集成失电制动单元的交流伺服电机，这类执行部件在自动化产线、立式进给轴、机床升降机构以及需要断电位置保持的工位中使用频率很高。普通伺服电机在驱动器断电后，输出轴会受负载重力或外力作用发生偏移，带制动器的版本可在动力切断时立刻锁止转轴，避免Z轴下滑、工装移位或机械手坠臂，是设备安全防护链里的核心执行元件。

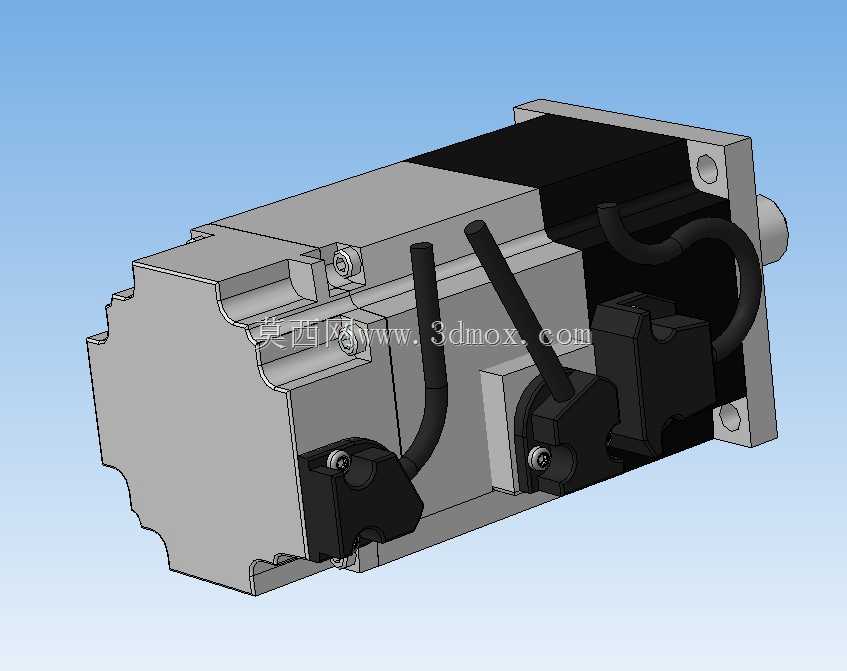

　　建模过程中先按电机本体的方形机座轮廓搭建主体，定子壳体的散热筋、端部法兰安装孔、输出轴伸长度都按实际装配边界预留；后端叠加的制动模块并非独立外挂件，而是与电机尾端同轴嵌套，电磁线圈、摩擦制动盘、弹簧压紧机构都封装在尾罩内部，外侧仅引出制动供电线缆与电机动力编码线缆。走线位置做了侧向固定座，两根粗线缆从机身侧部的防水接头引出，避免随轴运动拉扯，也给客户端线槽排布留出弯曲半径。

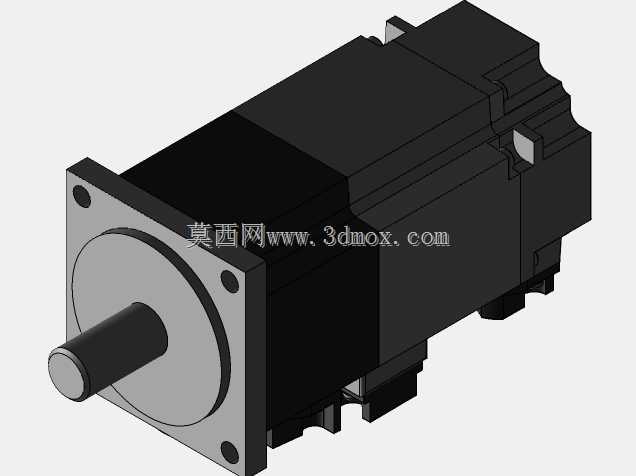

　　从安装维度看，前端法兰采用方形止口配合，四个沉孔围绕输出轴均布，轴端带平键槽，可直接连联轴器或同步带轮；机身侧面的安装平面可搭配卧式支座，也能依靠法兰做立式固定。制动器的轴向长度叠加在电机尾部，选型时不能只核对电机总长，还要预留尾端线缆插拔空间，若设备内部机架后方空间局促，需提前核对制动模块外径与周边钣金、拖链的干涉距离。

　　功能逻辑上，制动器常态由弹簧压紧摩擦片实现锁止，伺服上电时制动线圈同步得电，吸合衔铁松开摩擦盘，电机方可正常运转；建模时把制动腔的分层间隙、衔铁行程空间都做了实体还原，能直观看到断电抱闸、通电释放的动作配合关系。机身各处的接线盒凸台、端盖紧固螺钉、定位销孔都没有省略，结构工程师拿到该模型后可直接在装配体里校核轴高、法兰对接精度，也能据此设计电机支座、张紧机构与防护外罩，不用再二次测绘实物轮廓。
